Descrizione

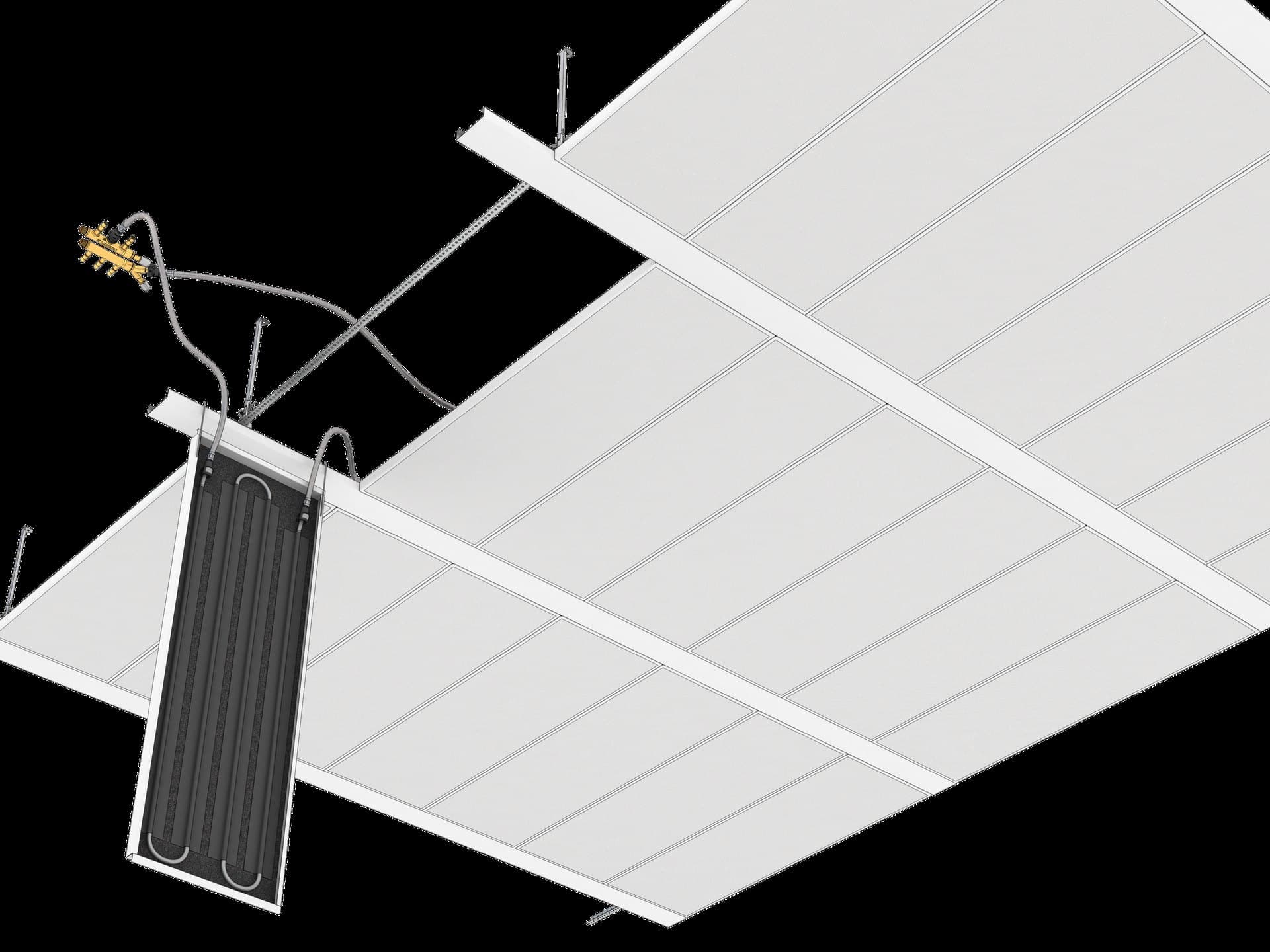

Soffitto radiante caldo/freddo metallico come controsoffitto a fasce o ad aggancio. La struttura combina pannello di controsoffitto forato, velo acustico e inserto acustico opzionale con registro applicato sul retro per riscaldamento e raffrescamento. Potenza frigorifera nominale da 102 a 112 W/m² con 10 K secondo EN 14240, potenza termica nominale da 118 a 126 W/m² con 15 K secondo EN 14037:2003, a seconda del registro e riferita alla superficie attiva. Contenuto riciclato del 46,8 per cento.

Dati tecnici

Materiale: Lamiera d’acciaio zincata

Superficie: Verniciatura a polvere COLOURline, MOODline ultraopaco, ARTline decoro, GRAPHICline stampa digitale

Fino alla classe di reazione al fuoco: A2-s1,d0

Certificati: CE secondo EN 13964, EPD secondo EN 15804, FDES nella banca dati INIES, manuale tecnico TAIM per controsoffitti metallici, classe di emissione COV A+, Indoor Air Comfort Gold

Valori misurati in tabella (15 misurazioni)

Plafotherm B/E soffitto radiante caldo/freddo: coefficiente di assorbimento acustico αs secondo ISO 354 per frequenza e configurazione di prova
Configurazione	α_w	Classe di assorbimento acustico	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
Rv 1,8 - 20 · 200 mm · con profilo termoconduttore	0,70	C	0,28	0,26	0,31	0,36	0,35	0,50	0,64	0,79	0,91	1,02	1,10	1,08	1,08	1,03	0,93	0,82	0,72	0,72
Rv 2,0 - 20 · 200 mm · con profilo termoconduttore	0,45	D	0,26	0,37	0,61	0,72	0,78	0,78	0,73	0,71	0,63	0,50	0,43	0,49	0,46	0,44	0,43	0,39	0,36	0,33
Rv 2,0 - 20 · 200 mm · con profilo termoconduttore	0,50	D	0,18	0,28	0,33	0,34	0,48	0,62	0,69	0,76	0,77	0,75	0,71	0,65	0,58	0,52	0,47	0,40	0,34	0,33
Rv 1,8 - 20 · 200 mm · profilo termoconduttore 80 mm	0,70	C	0,26	0,27	0,33	0,40	0,46	0,61	0,72	0,80	0,85	0,93	0,90	0,85	0,78	0,74	0,65	0,58	0,54	0,60
Rv 1,8 - 20 · 200 mm · profilo termoconduttore 80 mm	0,55	D	0,24	0,23	0,25	0,27	0,25	0,33	0,41	0,53	0,61	0,76	0,79	0,85	0,86	0,80	0,75	0,64	0,57	0,47
Rg 1,6 - 13 · 200 mm · con profilo termoconduttore	0,50	D	0,22	0,28	0,33	0,41	0,60	0,76	0,82	0,87	0,84	0,79	0,74	0,65	0,59	0,50	0,46	0,40	0,36	0,35
Rv 3,0 - 20 · 200 mm · profilo termoconduttore acustico	0,70	C	0,47	0,54	0,63	0,56	0,76	0,78	0,85	0,85	0,88	0,72	0,68	0,73	0,72	0,69	0,63	0,64	0,62	0,53
Rv 3,0 - 20 · 200 mm · profilo termoconduttore acustico	0,75	C	0,52	0,60	0,66	0,60	0,80	0,81	0,86	0,87	0,88	0,75	0,75	0,80	0,77	0,75	0,69	0,69	0,66	0,59
Rv 2,0 - 20 · 200 mm · 20 mm	0,55	D	0,37	0,57	0,85	0,88	0,81	0,88	0,84	0,79	0,70	0,60	0,62	0,60	0,54	0,51	0,46	0,41	0,39	0,37
Rg 0,8 - 5 · 200 mm · con profilo termoconduttore	0,50	D	0,52	0,57	0,60	0,61	0,64	0,66	0,70	0,72	0,67	0,59	0,54	0,57	0,52	0,45	0,42	0,38	0,33	0,32
Rg 0,8 - 5 · 200 mm · con profilo termoconduttore	0,55	D	0,63	0,60	0,67	0,62	0,61	0,65	0,67	0,66	0,62	0,59	0,58	0,61	0,52	0,48	0,43	0,41	0,38	0,37
Rd 3,0 - 30 · 300 mm · con profilo termoconduttore	0,60	C	0,31	0,49	0,76	0,76	0,73	0,76	0,81	0,68	0,61	0,68	0,64	0,60	0,57	0,54	0,52	0,48	0,45	0,40
Rd 3,0 - 30 · 300 mm · con profilo termoconduttore	0,70	C	0,31	0,51	0,74	0,73	0,73	0,76	0,81	0,69	0,66	0,75	0,73	0,74	0,71	0,66	0,64	0,61	0,57	0,58
Rv 1,8 - 20 · 200 mm · profilo termoconduttore 120 mm	0,45	D	0,51	0,62	0,66	0,60	0,80	0,84	0,77	0,72	0,61	0,48	0,44	0,45	0,43	0,41	0,40	0,38	0,33	0,31
Rv 1,8 - 20 · 200 mm · profilo termoconduttore 120 mm	0,55	D	0,57	0,61	0,64	0,59	0,77	0,75	0,66	0,66	0,60	0,51	0,53	0,56	0,52	0,47	0,44	0,41	0,39	0,43

Plafotherm B/E soffitto radiante caldo/freddo

Produttore

Lindner Group

Descrizione

Dati tecnici

Dati di misura

Assorbimento acustico

Valori di frequenza

				Valore
Rv 3,0 - 20	200 mm	profilo termoconduttore acustico	20 mm	α_w0,75
Rv 1,8 - 20	200 mm	con profilo termoconduttore	20 mm	α_w0,70
Rv 1,8 - 20	200 mm	profilo termoconduttore 80 mm	20 mm	α_w0,70
Rv 3,0 - 20	200 mm	profilo termoconduttore acustico	—	α_w0,70
Rd 3,0 - 30	300 mm	con profilo termoconduttore	20 mm	α_w0,70
Rd 3,0 - 30	300 mm	con profilo termoconduttore	—	α_w0,60
Rv 1,8 - 20	200 mm	profilo termoconduttore 80 mm	—	α_w0,55
Rv 2,0 - 20	200 mm	—	20 mm	α_w0,55
Rg 0,8 - 5	200 mm	con profilo termoconduttore	20 mm	α_w0,55
Rv 1,8 - 20	200 mm	profilo termoconduttore 120 mm	20 mm	α_w0,55
Rv 2,0 - 20	200 mm	con profilo termoconduttore	20 mm	α_w0,50
Rg 1,6 - 13	200 mm	con profilo termoconduttore	30 mm	α_w0,50
Rg 0,8 - 5	200 mm	con profilo termoconduttore	—	α_w0,50
Rv 2,0 - 20	200 mm	con profilo termoconduttore	—	α_w0,45
Rv 1,8 - 20	200 mm	profilo termoconduttore 120 mm	—	α_w0,45
