Descrizione

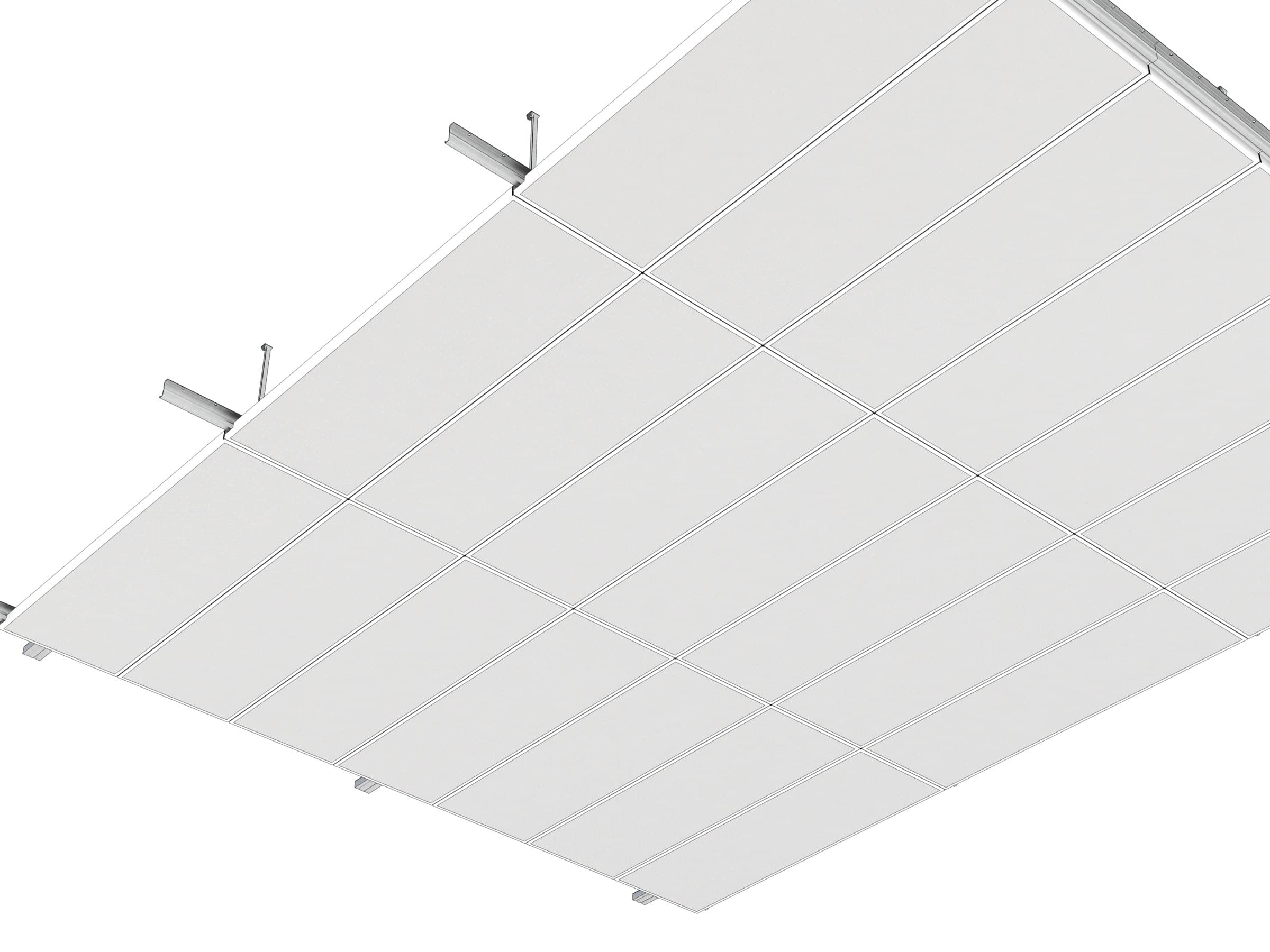

Controsoffitto metallico chiuso sotto forma di controsoffitto a fasce, ad aggancio o a cassette. L’assorbimento si regola attraverso la foratura del pannello di soffitto, un velo acustico sul retro e, a scelta, un inserto acustico in Insula o Acustica. Contenuto riciclato 24,4 per cento, 24,7 per cento nel controsoffitto a cassette LMD-K 420.

Dati tecnici

Materiale: Lamiera d’acciaio zincata

Superficie: Verniciatura a polvere COLOURline, MOODline opaco profondo, ARTline decoro (non LMD-K 420), GRAPHICline stampa digitale

Fino alla classe di reazione al fuoco: A2-s1,d0

Certificati: CE secondo EN 13964, EPD secondo EN 15804, FDES nella banca dati INIES (non LMD-K 420), TAIM Manuale tecnico dei controsoffitti metallici, classe di emissione COV A+, Indoor Air Comfort Gold, Oeko-Tex Standard 100 (inserto acustico Acustica)

Valori misurati in tabella (24 misurazioni)

Controsoffitto metallico LMD-B/E/K: coefficiente di assorbimento acustico αs secondo ISO 354 per frequenza e configurazione di prova
Configurazione	α_w	Classe di assorbimento acustico	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
Rv 1,8 - 20 · 200 mm · Nein, + Schwerauflage	0.45	D	0.27	0.26	0.24	0.24	0.20	0.27	0.33	0.39	0.47	0.63	0.75	0.81	0.93	0.95	0.93	0.90	0.78	0.59
Rd 1,6 - 25 · 200 mm	0.70	C	0.29	0.36	0.47	0.55	0.68	0.85	0.80	0.88	0.77	0.68	0.54	0.67	0.71	0.62	0.68	0.68	0.67	0.66
Rv 1,8 - 20 · 200 mm	0.75	C	0.23	0.43	0.59	0.70	0.76	0.85	0.89	0.92	0.86	0.68	0.61	0.70	0.75	0.75	0.78	0.73	0.70	0.64
Rg 7,0 - 27 · 200 mm	0.70	C	0.24	0.32	0.45	0.50	0.66	0.76	0.80	0.89	0.81	0.68	0.51	0.62	0.72	0.63	0.68	0.67	0.65	0.66
Qg 6,0 - 30 · 200 mm	0.70	C	0.30	0.30	0.47	0.53	0.65	0.83	0.82	0.90	0.82	0.68	0.54	0.65	0.70	0.65	0.69	0.68	0.67	0.62
Rg 2,5 - 16 · 200 mm · 50 mm	1.00	A	0.36	0.66	0.79	0.91	0.98	1.02	1.00	1.00	0.95	0.90	0.94	0.97	0.97	0.95	0.92	0.92	0.90	0.88
Rg 0,7 - 4 · 200 mm	0.70	C	0.45	0.46	0.53	0.61	0.71	0.79	0.83	0.84	0.79	0.64	0.58	0.67	0.70	0.67	0.65	0.64	0.57	0.56
Rv 1,8 - 20 · 200 mm · 30 mm, + Schwerauflage	0.70	C	0.22	0.20	0.26	0.31	0.38	0.47	0.65	0.80	0.85	0.95	1.01	0.98	0.98	0.99	0.96	0.96	0.87	0.82
Rg 1,6 - 13 · 200 mm	0.75	C	0.33	0.34	0.51	0.64	0.71	0.84	0.86	0.96	0.89	0.65	0.59	0.71	0.74	0.76	0.77	0.77	0.70	0.67
Rg 0,7 - 1 · 200 mm	0.45	D	0.51	0.69	0.63	0.52	0.58	0.55	0.52	0.52	0.49	0.45	0.46	0.45	0.45	0.42	0.38	0.37	0.32	0.26
Rv 3,0 - 20 · 300 mm	0.75	C	0.27	0.60	0.69	0.69	0.87	0.88	0.85	0.73	0.58	0.64	0.70	0.71	0.78	0.76	0.77	0.77	0.75	0.73
Rg 2,5 - 16 · 300 mm	0.75	C	0.22	0.40	0.51	0.80	0.84	0.83	0.85	0.71	0.54	0.68	0.73	0.72	0.79	0.81	0.83	0.81	0.82	0.91
Rg 1,8 - 5 · 200 mm	0.70	C	0.45	0.62	0.60	0.54	0.72	0.83	0.82	0.90	0.84	0.77	0.66	0.71	0.73	0.68	0.67	0.63	0.60	0.52
Rd 0,7 - 2 · 200 mm	0.60	C	0.57	0.62	0.71	0.66	0.65	0.69	0.75	0.76	0.71	0.63	0.59	0.63	0.61	0.59	0.56	0.53	0.46	0.39
Qg 6,0 - 30 · 200 mm · 20 mm	0.90	A	0.55	0.56	0.76	0.75	0.78	0.87	0.93	0.98	0.90	0.81	0.81	0.90	0.88	0.93	0.89	0.83	0.73	0.64
Rv 1,8 - 20 · 100 mm · 30 mm	1.00	A	0.30	0.33	0.54	0.65	0.72	0.86	0.96	1.08	1.04	1.09	1.06	0.99	0.92	0.96	0.97	0.97	0.95	0.92
Rg 7,0 - 27 · 200 mm · 20 mm	0.90	A	0.42	0.60	0.65	0.72	0.87	0.92	0.92	1.00	0.92	0.83	0.81	0.93	0.91	0.92	0.88	0.83	0.71	0.66
Rg 1,8 - 5 · 200 mm · 20 mm	0.70	C	0.57	0.67	0.66	0.61	0.75	0.81	0.81	0.85	0.78	0.72	0.70	0.75	0.74	0.74	0.71	0.65	0.54	0.45
Rg 0,7 - 4 · 200 mm · 20 mm	0.75	C	0.59	0.60	0.67	0.70	0.76	0.82	0.84	0.83	0.77	0.71	0.76	0.82	0.76	0.76	0.70	0.68	0.61	0.60
Rg 1,6 - 13 · 200 mm · 30 mm pannello in fibra minerale	0.75	C	0.16	0.26	0.27	0.34	0.42	0.58	0.72	0.84	0.92	0.98	1.05	1.04	1.03	1.01	0.96	0.89	0.83	0.81
Rg 0,7 - 1 · 200 mm · 20 mm	0.45	D	0.62	0.66	0.65	0.53	0.58	0.52	0.51	0.48	0.46	0.45	0.47	0.47	0.44	0.42	0.37	0.35	0.29	0.27
Rd 1,6 - 25 · 200 mm · 20 mm	0.95	A	0.45	0.54	0.64	0.77	0.86	0.99	0.95	1.05	0.89	0.83	0.86	0.97	0.94	0.93	0.91	0.88	0.84	0.86
Rg 1,6 - 13 · 200 mm · 30 mm	0.90	A	0.61	0.56	0.73	0.72	0.70	0.83	0.80	0.90	0.85	0.81	0.89	0.93	0.95	0.94	0.90	0.88	0.78	0.69
Rv 1,8 - 20 · 20 mm Insula B2 / Acustica, + Schwerauflage	0.70	C	0.28	0.26	0.31	0.36	0.35	0.50	0.64	0.79	0.91	1.02	1.10	1.08	1.08	1.03	0.93	0.82	0.72	0.72

Produttore

Lindner Group

Controsoffitto metallico LMD-B/E/K

Descrizione

Dati tecnici

Dati di misura

Assorbimento acustico

Valori di frequenza

			Valore
Rg 2,5 - 16	200 mm	50 mm	α_w1.00
Rv 1,8 - 20	100 mm	30 mm	α_w1.00
Rd 1,6 - 25	200 mm	20 mm	α_w0.95
Qg 6,0 - 30	200 mm	20 mm	α_w0.90
Rg 7,0 - 27	200 mm	20 mm	α_w0.90
Rg 1,6 - 13	200 mm	30 mm	α_w0.90
Rv 1,8 - 20	200 mm	—	α_w0.75
Rg 1,6 - 13	200 mm	—	α_w0.75
Rv 3,0 - 20	300 mm	—	α_w0.75
Rg 2,5 - 16	300 mm	—	α_w0.75
Rg 0,7 - 4	200 mm	20 mm	α_w0.75
Rg 1,6 - 13	200 mm	30 mm pannello in fibra minerale	α_w0.75
Rd 1,6 - 25	200 mm	—	α_w0.70
Rg 7,0 - 27	200 mm	—	α_w0.70
Qg 6,0 - 30	200 mm	—	α_w0.70
Rg 0,7 - 4	200 mm	—	α_w0.70
Rv 1,8 - 20	200 mm	30 mm, + Schwerauflage	α_w0.70
Rg 1,8 - 5	200 mm	—	α_w0.70
Rg 1,8 - 5	200 mm	20 mm	α_w0.70
Rv 1,8 - 20	—	20 mm Insula B2 / Acustica, + Schwerauflage	α_w0.70
Rd 0,7 - 2	200 mm	—	α_w0.60
Rv 1,8 - 20	200 mm	Nein, + Schwerauflage	α_w0.45
Rg 0,7 - 1	200 mm	—	α_w0.45
Rg 0,7 - 1	200 mm	20 mm	α_w0.45
