AKUSTIpan SL Parete paracolpi fonoassorbente

AKUSTIpan SL Prallwand

αw 0,40–0,90Classi di assorbimento A–D

Parete
Con un account gratuito

Produttore

BVS Akustik

La BVS Akustik GmbH & Co. KG di Verl (Vestfalia orientale) opera dal 1990 nel settore del mobile e realizza pannelli fonoassorbenti su misura con seghe CNC, impianti di foratura costruiti appositamente e un impianto laser di proprietà. Vengono lavorati quasi tutti i materiali in pannello: legno massello, pannelli impiallacciati, compositi e decorativi, di volta in volta tagliati, bordati e verniciati secondo le esigenze del cliente. Il programma comprende elementi forati (AKUSTIbohr), microforati (AKUSTIpur), scanalati (AKUSTIpan) ed elementi divisori fonoassorbenti (AKUSTItrenn), ciascuno in numerosi schemi di foratura e profondità di struttura. Gli elementi sono disponibili nelle classi di reazione al fuoco B1 e B2 e, per le palestre, con resistenza certificata all'impatto dei palloni. Tra le referenze figurano la Princeton University, la NYU e la Emser Therme.

Tutti i prodotti del produttoreSito web del produttore

Documenti

Scheda tecnica AbeteScheda tecnica MultiplexLinee guida di lavorazioneScheda tecnica (d=2 mm con velo)Prova di emissione (TFI 24-001177-04)Resistenza all'impatto del pallone W3 (IST L 9407-002)FSC-Certificato (GFA-COC-005281, bis 30.06.2031)

Rapporto di prova su richiesta

Descrizione

AKUSTIpan SL Prallwand è il pannello fonoassorbente di BVS resistente all'impatto dei palloni, a struttura lineare, realizzato come pannello di abete a tre strati oppure come multistrato di betulla. La fine scanalatura frontale con foratura sul retro conferisce all'elemento un aspetto moderno e privo di giunti e lo rende acusticamente efficace. Le larghezze delle scanalature sono di 2 e 3 mm con passo 16 o 32 nonché in scanalatura irregolare; i diametri di foratura sul retro sono di 6 e 4 mm per l'abete e di 8 mm per il multistrato di betulla. Un incastro maschio-femmina resistente all'impatto dei palloni consente l'avvitamento nascosto, un'immagine senza giunte e una posa rapida; tagli e ritagli sono possibili direttamente in cantiere. La variante in abete è realizzata con legno da gestione forestale sostenibile, colla speciale priva di formaldeide e vernice ecologica, ed è quindi a basse emissioni. Dal punto di vista acustico la parete paracolpi agisce grazie all'interazione tra scanalatura frontale, foratura sul retro e struttura retrostante, che rende il pannello un assorbitore acustico a banda larga. I coefficienti di assorbimento vengono determinati in camera riverberante secondo la EN ISO 354 e valutati secondo la EN ISO 11654; per la progettazione, oltre al valore ponderato a numero unico, è determinante l'intera curva per bande di terzo d'ottava e non il solo valore a numero unico. Attraverso le diverse varianti di scanalatura e passo l'assorbimento si può adattare in modo mirato alle esigenze dell'ambiente.

Dati tecnici

Materiale: Pannello di abete a tre strati o multistrato di betulla; variante in abete da gestione forestale sostenibile, colla speciale priva di formaldeide, finitura superficiale con vernice ecologica
Fino alla classe di reazione al fuoco: B2 (abete e multistrato) e B1 (multistrato) secondo DIN 4102 / DIN EN 13501-1
Applicazione: Rivestimento paracolpi e di pareti in palestre e ambienti analoghi fortemente sollecitati

Dati di misura

Assorbimento acustico

ISO 354 – camera riverberante· 83 varianti

Scegli l’aspetto

Scegli il motivo delle fessure · listello / larghezza fessura in mm

Foratura posteriore · Ø / passo in mm, non visibile dal fronte

αw
0,90

Valori di frequenza

Crea un account gratuito permanente. Accedi a bande di frequenza, varianti ed esportazione.

Gratis. Senza password.

ConfrontaIntercapedineIsolanteValore
100 mm30 mmαw0,90
70 mm30 mmαw0,85
200 mm30 mmαw0,85
50 mm30 mmαw0,75

Classe di assorbimento: A

Rapporto di prova: 24-000631

Istituto: TFI Aachen GmbH

Data della misura: 04/06/2024

Applicazione: Multistrato di betulla

Foratura: 13/3 - 8/16

Termini di utilizzo
Valori misurati in tabella (83 misurazioni)
AKUSTIpan SL Parete paracolpi fonoassorbente: coefficiente di assorbimento acustico αs secondo ISO 354 per frequenza e configurazione di prova
ConfigurazioneαwClasse di assorbimento acustico100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
0,5/1,8/V (foratura interna 19,6 %) · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,180,210,510,650,620,810,870,880,890,860,800,710,670,650,700,690,710,71
0,5/1,8/V (foratura interna 19,6 %) · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,65C0,410,370,750,810,810,870,800,760,750,680,620,700,680,670,630,620,590,51
0,5/1,8/V (foratura interna 19,6 %) · h=300 mm · con 30 mm di isolante · Multistrato di betulla0,70C0,550,460,770,790,720,780,780,700,700,720,770,710,710,670,640,610,570,46
1-3/6/6/P · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,45D0,160,330,410,480,720,961,031,010,870,710,630,490,390,340,330,340,330,36
1-3/6/6/P · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,50D0,270,360,490,610,921,040,970,950,810,720,560,470,390,380,370,380,380,39
1-3/6/6/P · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,450,880,930,920,860,790,790,750,660,590,590,570,550,530,530,490,440,43
1-3/8/8/P · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,40D0,150,280,360,530,800,910,960,860,670,510,470,360,310,320,310,330,310,36
1-3/8/8/P · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,45D0,330,430,480,740,940,890,830,760,660,500,460,380,350,360,330,340,360,38
1-3/8/8/P · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,50D0,510,870,910,860,850,730,740,610,530,510,490,490,430,420,390,380,370,39

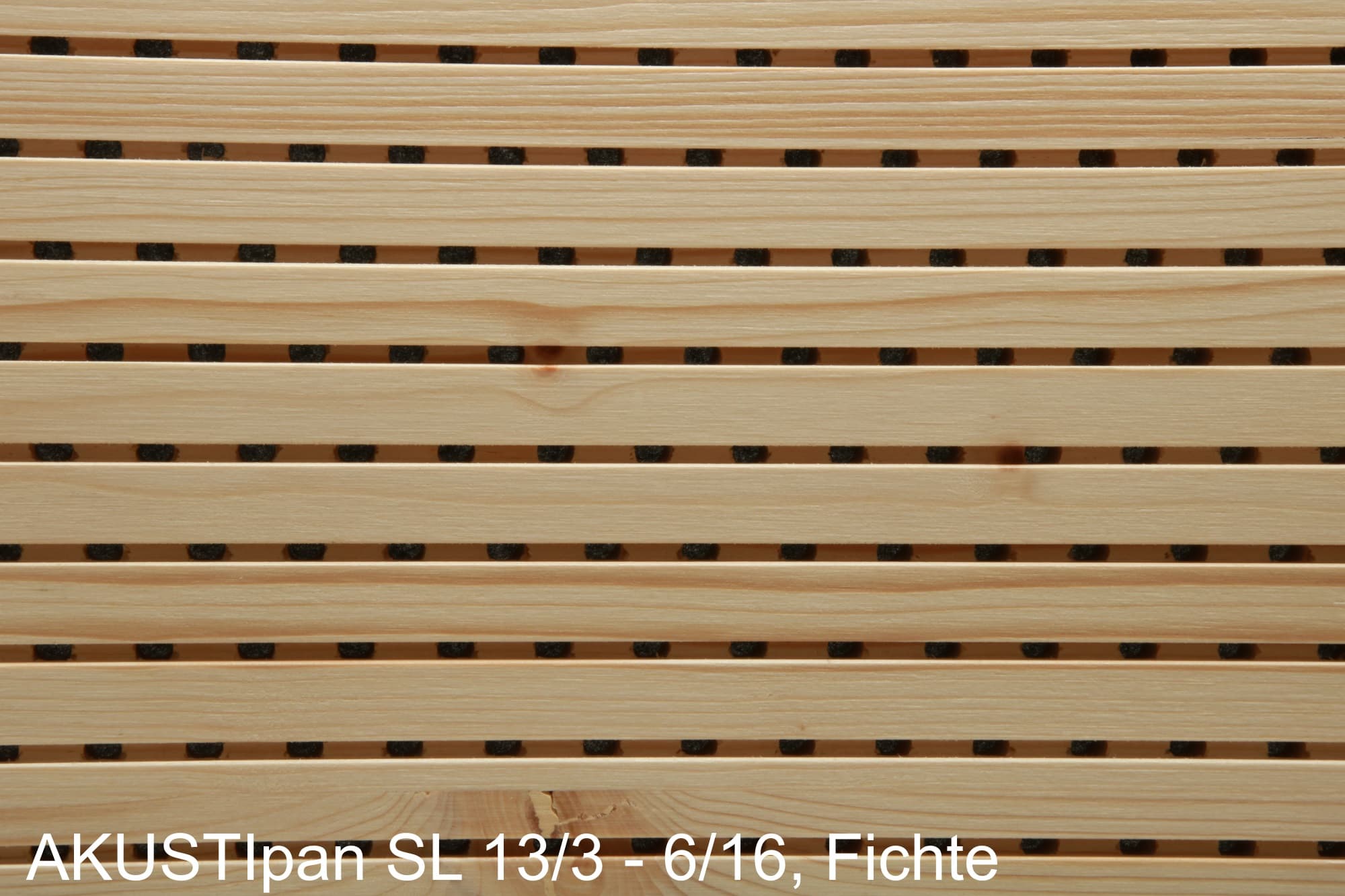

13/3 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,75C0,190,220,540,640,640,760,770,800,800,780,770,720,700,690,700,740,820,94
13/3 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,70C0,440,360,720,740,730,750,720,700,700,650,630,690,680,670,650,670,710,72
13/3 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,70C0,490,410,660,700,620,700,680,660,680,680,720,700,690,650,680,650,660,68
13/3 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,180,170,320,380,480,550,770,840,981,001,011,020,970,870,800,770,780,94
13/3 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,85B0,220,190,410,470,610,690,850,930,981,010,990,970,910,810,780,830,890,94
13/3 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,90A0,260,270,550,620,760,870,940,990,950,960,910,880,820,810,840,810,830,86
13/3 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,85B0,390,350,780,800,870,900,950,940,870,770,770,870,840,850,810,810,850,91
14/2 - 6/10,67 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,85B0,220,270,530,680,690,840,900,940,980,910,880,840,770,730,790,780,840,96
14/2 - 6/10,67 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,80B0,410,360,800,820,840,900,850,810,790,750,700,790,780,760,750,760,750,81
14/2 - 6/10,67 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,80B0,570,530,900,810,760,850,810,750,720,770,850,810,790,770,760,730,750,79
14/2 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,75C0,200,240,530,690,660,750,760,760,790,770,770,700,680,670,700,720,800,95
14/2 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,70C0,380,360,700,680,680,700,680,660,700,650,620,670,650,660,670,650,680,73
14/2 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,70C0,590,490,670,650,600,680,680,620,640,650,710,680,680,660,640,640,650,69
14/2 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,80B0,170,140,310,370,490,610,810,830,971,031,010,980,890,790,720,680,750,87
14/2 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,80B0,200,170,380,490,610,720,870,961,020,990,970,890,800,750,700,760,800,84
14/2 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,85B0,300,290,530,610,730,900,920,930,960,950,880,820,750,740,760,750,760,77
14/2 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,80B0,440,370,730,820,860,890,950,880,870,750,750,800,800,780,770,770,770,79
2-3/6/6/P · h=100 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,90A0,210,240,540,700,710,860,920,980,990,970,920,850,820,820,830,800,810,87
2-3/6/6/P · h=200 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,80B0,400,360,820,900,830,900,830,860,860,800,760,860,840,810,800,760,710,65
2-3/6/6/P · h=300 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,80B0,590,490,820,800,790,820,810,800,800,840,870,830,850,830,780,730,720,65
2-3/8/8/P · h=100 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,70C0,240,250,610,700,620,770,770,720,780,730,710,650,600,590,630,610,630,68
2-3/8/8/P · h=200 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,65C0,370,330,660,670,690,690,660,650,660,610,590,640,620,600,570,540,540,51
2-3/8/8/P · h=300 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,65C0,460,400,670,660,610,650,680,630,620,640,680,640,620,600,580,540,530,48
29/3 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,50D0,300,300,560,580,490,590,510,520,530,510,470,460,450,450,480,500,580,69
29/3 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,50D0,370,310,560,500,490,500,480,480,480,450,430,450,440,440,420,440,470,51
29/3 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,45D0,460,370,490,480,450,500,460,450,440,470,480,450,460,440,420,420,430,44
29/3 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,70C0,190,170,350,390,490,550,720,730,800,820,780,690,640,570,530,520,570,70
29/3 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,65C0,250,220,520,510,600,710,730,750,770,760,690,660,610,540,520,540,610,68
29/3 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,65C0,320,330,550,560,610,740,730,700,730,690,660,600,560,520,540,530,540,61
29/3 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,420,380,640,650,660,660,680,680,670,600,590,620,590,570,530,520,560,65
30/2 - 6/10,67 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,60C0,240,260,550,640,630,710,690,710,710,630,590,530,490,480,490,500,560,69
30/2 - 6/10,67 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,55D0,350,300,670,620,640,690,590,590,580,530,520,540,520,480,470,480,480,51
30/2 - 6/10,67 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,55D0,460,450,630,620,580,620,590,570,580,560,590,540,520,490,490,430,470,50
30/2 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,50D0,210,230,570,580,470,570,520,520,520,500,470,440,420,440,460,460,560,74
30/2 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,45D0,390,350,560,500,500,510,460,460,460,440,420,430,410,420,420,410,420,48
30/2 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,45D0,450,410,470,480,460,470,440,450,440,450,470,450,430,410,400,390,420,46
30/2 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,200,190,370,380,510,570,700,730,740,750,710,630,600,530,480,450,470,62
30/2 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,230,210,480,490,590,680,710,760,770,730,680,600,540,480,490,500,590,66
30/2 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,330,330,550,540,610,720,710,700,710,670,620,580,510,510,500,500,510,56
30/2 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,440,370,660,640,680,650,670,640,620,570,580,590,550,510,490,500,520,61
4/10,67/10,67/P · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,250,230,520,660,600,690,720,720,760,730,720,710,700,680,740,730,820,87
4/10,67/10,67/P · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,70C0,310,270,660,650,640,690,650,640,660,660,620,680,690,690,670,690,690,67
4/10,67/10,67/P · h=300 mm · con 30 mm di isolante · Multistrato di betulla0,70C0,470,370,610,590,570,690,670,640,640,650,720,680,700,690,690,670,680,67
4-10/16/16/P · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,50D0,190,230,500,720,750,931,011,010,950,790,630,520,440,420,420,370,380,42
4-10/16/16/P · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,45D0,370,330,891,020,960,950,890,780,710,610,560,550,490,440,360,310,270,23
4-10/16/16/P · h=300 mm · con 30 mm di isolante · Multistrato di betulla0,45D0,550,470,980,860,830,850,770,680,660,720,660,580,520,430,380,300,280,23
4-8/16/16/P · h=100 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,55D0,200,200,500,670,690,900,880,880,850,790,680,570,490,460,480,430,440,47
4-8/16/16/P · h=200 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,50D0,420,340,810,830,840,860,740,730,710,600,590,600,540,500,420,390,330,28
4-8/16/16/P · h=300 mm · con 30 mm di isolante · Abete a tre strati / Multistrato di betulla0,50D0,580,520,820,730,730,810,760,680,640,700,670,590,550,490,450,370,330,28
irreg./2 - 4/8 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,65C0,200,180,380,420,490,520,610,630,650,640,640,600,580,540,530,520,570,67
irreg./2 - 4/8 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,250,210,480,480,560,580,620,650,630,630,610,580,560,540,530,560,590,69
irreg./2 - 4/8 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,320,340,510,500,570,600,610,600,620,600,580,580,550,520,540,540,560,60
irreg./2 - 4/8 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,55D0,380,340,520,530,550,580,550,550,580,550,530,570,560,520,530,530,540,63
irreg./2 - 6/10,67 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,75C0,200,200,500,670,650,780,840,820,850,810,770,670,660,630,650,670,740,89
irreg./2 - 6/10,67 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,70C0,390,310,760,730,760,760,750,730,720,660,610,680,660,670,610,600,610,66
irreg./2 - 6/10,67 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,70C0,500,450,750,720,670,740,760,710,680,680,740,690,670,640,630,600,620,60

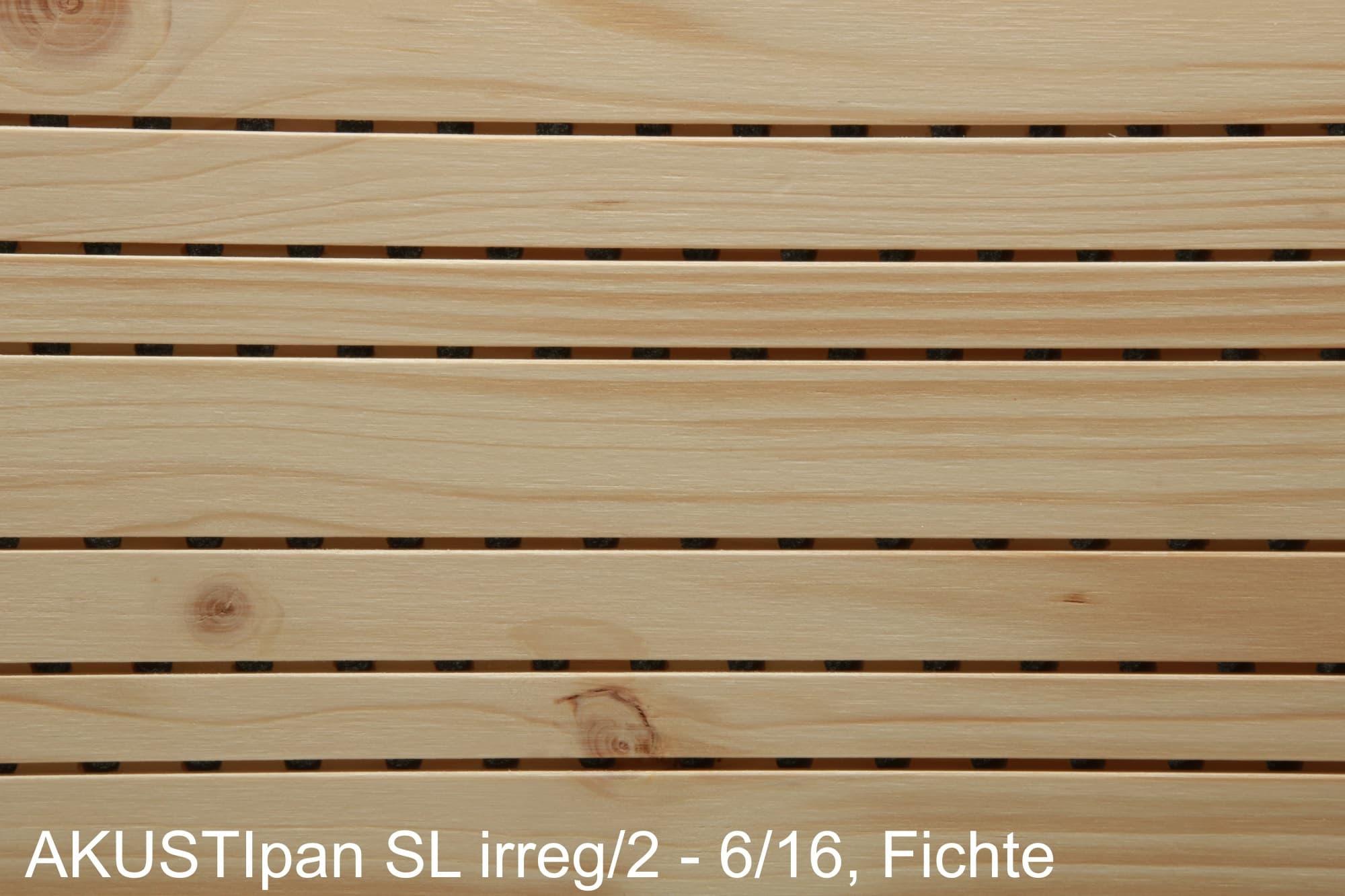

irreg./2 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,60C0,280,250,510,640,580,660,660,670,680,640,610,600,560,560,570,600,660,81
irreg./2 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,60C0,370,340,650,610,620,630,570,570,610,560,540,560,550,530,520,530,560,56
irreg./2 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,60C0,370,310,570,590,530,590,590,570,560,560,590,580,550,550,530,520,510,56
irreg./2 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,180,150,340,400,520,580,770,830,920,950,910,860,810,700,620,610,630,76
irreg./2 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,230,200,410,490,600,750,850,870,910,870,840,790,700,640,610,650,690,75
irreg./2 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,340,320,550,600,710,840,880,850,850,830,810,750,660,640,660,630,640,69
irreg./2 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,500,430,750,610,770,840,850,790,760,690,700,730,710,690,650,650,690,67
irreg./3 - 4/8 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,65C0,200,180,390,440,490,560,620,630,660,650,640,610,590,560,540,530,580,68
irreg./3 - 4/8 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,240,200,520,510,570,610,630,650,670,650,620,590,560,540,530,550,620,72
irreg./3 - 4/8 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,60C0,320,310,530,510,570,610,610,590,620,610,580,570,550,530,540,520,550,63
irreg./3 - 4/8 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,55D0,370,330,560,540,570,580,560,560,580,540,520,570,560,540,540,560,580,63
irreg./3 - 6/16 · h=100 mm · con 30 mm di isolante · Abete a tre strati0,65C0,240,240,570,690,580,660,680,660,670,660,630,600,580,570,610,620,720,85
irreg./3 - 6/16 · h=200 mm · con 30 mm di isolante · Abete a tre strati0,60C0,450,450,630,620,590,630,600,570,610,590,540,580,580,550,560,560,580,63
irreg./3 - 6/16 · h=300 mm · con 30 mm di isolante · Abete a tre strati0,60C0,420,390,550,620,550,610,570,570,570,580,630,600,590,570,560,540,550,57
irreg./3 - 8/16 · h=50 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,200,180,310,390,470,590,780,820,900,960,920,890,840,750,670,650,680,85
irreg./3 - 8/16 · h=70 mm · con 30 mm di isolante · Multistrato di betulla0,80B0,220,190,430,490,600,740,820,880,900,910,890,820,740,670,650,670,750,80
irreg./3 - 8/16 · h=100 mm · con 30 mm di isolante · Multistrato di betulla0,80B0,270,270,550,570,690,820,850,860,890,850,820,770,710,680,690,680,700,76
irreg./3 - 8/16 · h=200 mm · con 30 mm di isolante · Multistrato di betulla0,75C0,400,360,750,730,810,870,820,790,780,720,670,750,740,730,670,690,730,78
