Produttore

BVS Akustik

La BVS Akustik GmbH & Co. KG di Verl (Vestfalia orientale) opera dal 1990 nel settore del mobile e realizza pannelli fonoassorbenti su misura con seghe CNC, impianti di foratura costruiti appositamente e un impianto laser di proprietà. Vengono lavorati quasi tutti i materiali in pannello: legno massello, pannelli impiallacciati, compositi e decorativi, di volta in volta tagliati, bordati e verniciati secondo le esigenze del cliente. Il programma comprende elementi forati (AKUSTIbohr), microforati (AKUSTIpur), scanalati (AKUSTIpan) ed elementi divisori fonoassorbenti (AKUSTItrenn), ciascuno in numerosi schemi di foratura e profondità di struttura. Gli elementi sono disponibili nelle classi di reazione al fuoco B1 e B2 e, per le palestre, con resistenza certificata all'impatto dei palloni. Tra le referenze figurano la Princeton University, la NYU e la Emser Therme.

Tutti i prodotti del produttore Sito web del produttore

Documenti

Brochure Linee guida di lavorazione Scheda tecnica (risultati di misura)Certificato (senza formaldeide, NAF)FSC-Certificato (GFA-COC-005281, bis 30.06.2031)

Rapporto di prova su richiesta

AKUSTIbohr nano Pannello fonoassorbente laser

Name: AKUSTIbohr nano Pannello fonoassorbente laser
Brand: BVS Akustik

AKUSTIbohr nano

PareteSoffitto

Descrizione

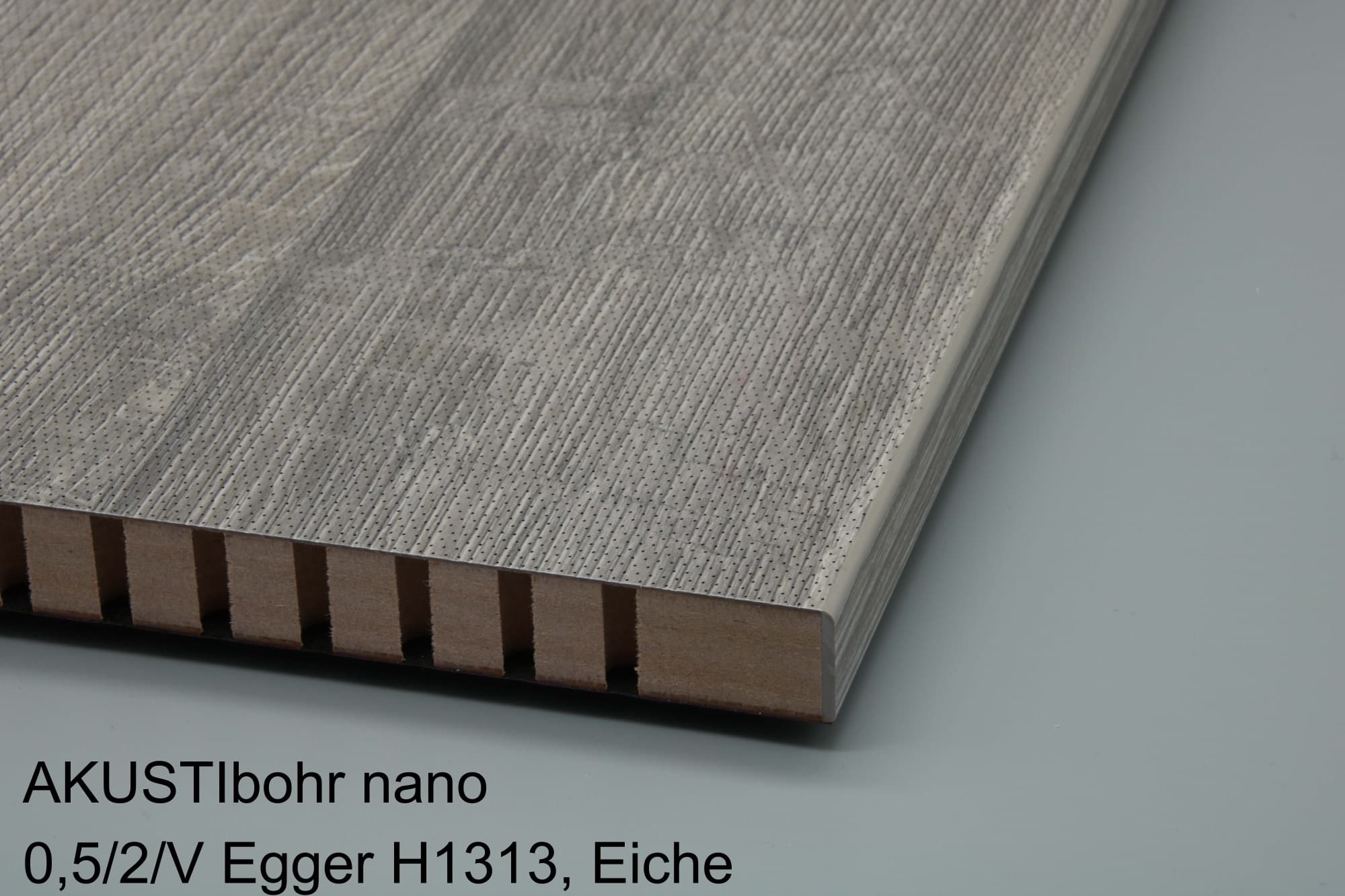

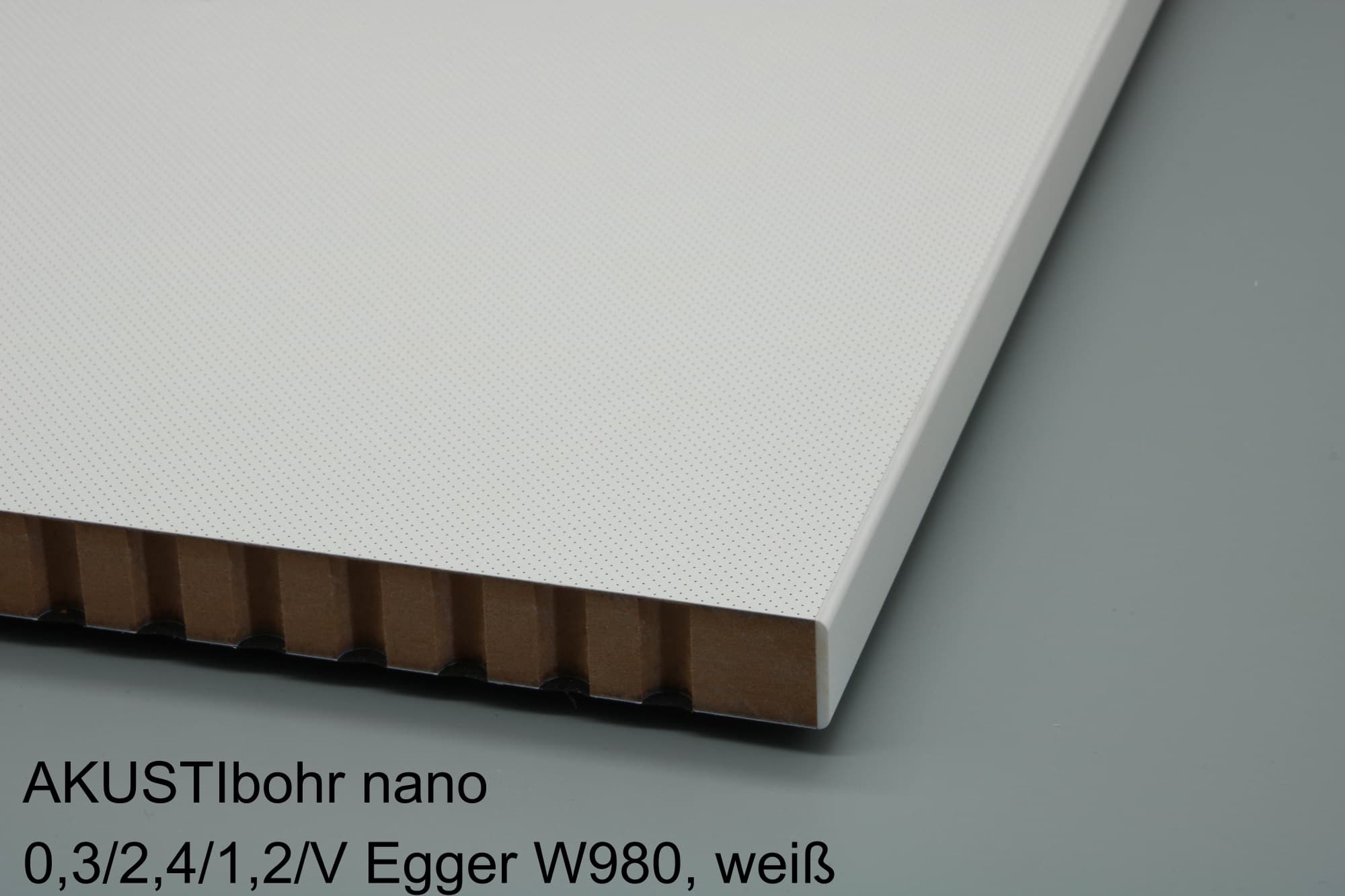

AKUSTIbohr nano è il pannello fonoassorbente di BVS con perforazione laser: una fine nanoperforazione, di serie con un diametro dei fori di 0,5 mm e su richiesta a partire da 0,2 mm, apre lo strato superficiale in modo quasi invisibile, così che venature del legno e superfici mantengano la loro forza espressiva senza irritazioni visive. Come materiale di supporto si utilizzano le più diverse impiallacciature, vernici, decorativi e laminati, anche lucidi, in versione PerfectSense e con texture. Il pannello può essere forato su tutta la superficie oppure con bordi non forati; BVS realizza su misura larghezze dei bordi, botole d'ispezione e altri ritagli, e tagli e ritagli sono possibili direttamente in cantiere. Sono disponibili formati fino a 4000 x 1380 mm; BVS offre inoltre laminati e impiallacciature nanoperforati per la successiva lavorazione. Dal punto di vista acustico il pannello diventa efficace solo grazie all'interazione tra nanoperforazione e struttura retrostante: le fini aperture conducono il suono nella costruzione retrostante, dove viene trasformato in assorbimento. I valori di assorbimento vengono determinati in camera riverberante secondo la EN ISO 354 e valutati secondo la EN ISO 11654; viene inoltre indicato l'NRC. Per la progettazione, oltre al valore ponderato a numero unico, è determinante l'intera curva per bande di terzo d'ottava, perché rappresenta il comportamento su tutto l'intervallo di frequenza rilevante e varia in funzione del passo e della struttura retrostante.

Dati tecnici

Materiale: Materiale di supporto a scelta: impiallacciature, vernici, decorativi e laminati, anche lucidi, PerfectSense e con texture; laminati e impiallacciature nanoperforati anche per la successiva lavorazione

Fino alla classe di reazione al fuoco: B1 e B2 secondo DIN 4102 / DIN EN 13501-1

Applicazione: Finiture d'interni e interior design con elevate esigenze di estetica ed efficacia acustica

Dati di misura

Assorbimento acustico

ISO 354 – camera riverberante· 15 varianti

Scegli la foratura

α_w

0.95

Valori di frequenza

α_p secondo la ISO 11654

f (Hz)	125	250	500	1k	2k	4k
α_p	0.75	1.00	1.00	1.00	0.90	0.85

Crea un account gratuito permanente — Accedi a bande di frequenza, varianti ed esportazione.

Gratis. Senza password.

Confronta		Valore
	h=200 mm · 151 mm di intercapedine d’aria	α_w0.95
	h=70 mm · 21 mm di intercapedine d’aria	α_w0.90
	h=100 mm · 51 mm di intercapedine d’aria	α_w0.90
	h=50 mm · nessuna intercapedine d’aria	α_w0.85

Classe di assorbimento: A

Rapporto di prova: 1876-002-20

Istituto: SG-Bauakustik, Istituto per l’ottimizzazione acustica dei prodotti

Data della misura: 2020-05-13

Applicazione: 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria

Foratura: 0,5/1,8/V

Termini di utilizzo

Valori misurati in tabella (15 misurazioni)

AKUSTIbohr nano Pannello fonoassorbente laser: coefficiente di assorbimento acustico αs secondo ISO 354 per frequenza e configurazione di prova
Configurazione	α_w	Classe di assorbimento acustico	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
0,5/1,8/V · h=50 mm · nessuna intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.85	B	0.10	0.41	0.35	0.48	0.61	0.69	0.91	1.03	1.06	1.08	1.19	1.18	0.98	0.79	0.82	0.76	0.77	0.77
0,5/1,8/V · h=70 mm · 21 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.19	0.48	0.46	0.58	0.85	0.90	1.07	1.06	1.25	1.12	0.98	0.96	0.87	0.84	0.88	0.90	0.77	0.77
0,5/1,8/V · h=100 mm · 51 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.26	0.56	0.48	0.67	0.89	1.03	1.06	1.18	1.06	1.09	0.98	0.87	0.84	0.83	0.88	0.81	0.82	0.79
0,5/1,8/V · h=200 mm · 151 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.95	A	0.37	0.92	0.95	1.02	1.05	1.00	1.02	1.03	1.04	0.98	0.99	1.01	0.93	0.91	0.92	0.86	0.82	0.89
0,5/1,8/V (foratura interna 19,6 %) · h=100 mm · con 30 mm di isolante · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.75	C	0.18	0.21	0.51	0.65	0.62	0.81	0.87	0.88	0.89	0.86	0.80	0.71	0.67	0.65	0.70	0.69	0.71	0.71
0,5/1,8/V (foratura interna 19,6 %) · h=200 mm · con 30 mm di isolante · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.65	C	0.41	0.37	0.75	0.81	0.81	0.87	0.80	0.76	0.75	0.68	0.62	0.70	0.68	0.67	0.63	0.62	0.59	0.51
0,5/1,8/V (foratura interna 19,6 %) · h=300 mm · con 30 mm di isolante · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.70	C	0.55	0.46	0.77	0.79	0.72	0.78	0.78	0.70	0.70	0.72	0.77	0.71	0.71	0.67	0.64	0.61	0.57	0.46
0,5/2/V · h=50 mm · nessuna intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.80	B	0.11	0.37	0.31	0.50	0.58	0.79	0.94	1.02	1.02	1.07	1.07	0.95	0.93	0.82	0.71	0.67	0.69	0.69
0,5/2/V · h=70 mm · 21 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.85	B	0.24	0.48	0.36	0.59	0.79	1.00	1.13	1.24	1.08	1.05	1.01	0.91	0.85	0.80	0.81	0.81	0.68	0.67
0,5/2/V · h=100 mm · 51 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.31	0.49	0.49	0.75	0.97	0.97	1.11	1.21	1.06	1.03	1.00	0.84	0.87	0.83	0.88	0.81	0.72	0.69
0,5/2/V · h=200 mm · 151 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.33	0.94	1.04	1.10	1.13	1.11	1.10	1.06	1.02	1.00	1.01	1.03	0.95	0.94	0.83	0.76	0.71	0.75
0,5/3/1,5/V · h=50 mm · nessuna intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.80	B	0.35	0.32	0.50	0.46	0.60	0.70	0.79	0.91	1.03	1.12	1.07	1.02	0.93	0.83	0.70	0.64	0.71	0.70
0,5/3/1,5/V · h=70 mm · 21 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.52	0.59	0.57	0.66	0.67	0.82	1.12	1.14	1.17	1.16	1.01	0.96	0.94	0.86	0.83	0.85	0.75	0.67
0,5/3/1,5/V · h=100 mm · 51 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.50	0.60	0.71	0.77	0.94	0.95	1.06	1.22	1.12	1.09	1.06	0.97	0.88	0.88	0.91	0.84	0.75	0.68
0,5/3/1,5/V · h=200 mm · 151 mm di intercapedine d’aria · 19 mm di materiale, velo fonoassorbente, 30 mm di isolante + intercapedine d’aria	0.90	A	0.88	0.79	0.93	0.97	1.04	1.05	1.09	1.15	0.95	0.88	0.86	0.95	1.01	0.89	0.89	0.83	0.74	0.65

Valori misurati in tabella (15 misurazioni)

Accedi a bande di frequenza, varianti ed esportazione. Crea un account gratuito permanente

Ultimo aggiornamento: 15/09/2026

Referenze

Progetti realizzati con AKUSTIbohr nano

New York · 2024

One Madison

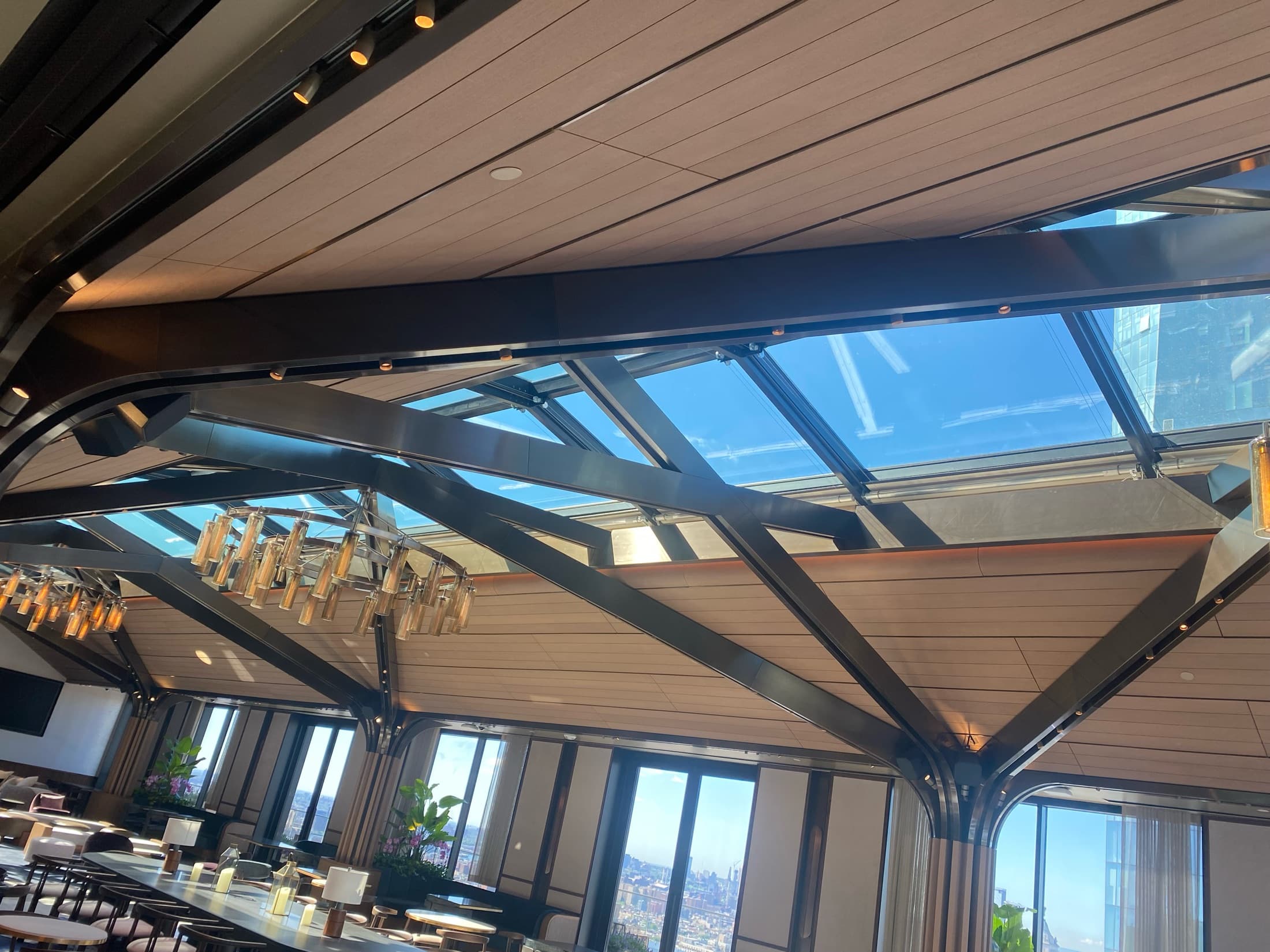

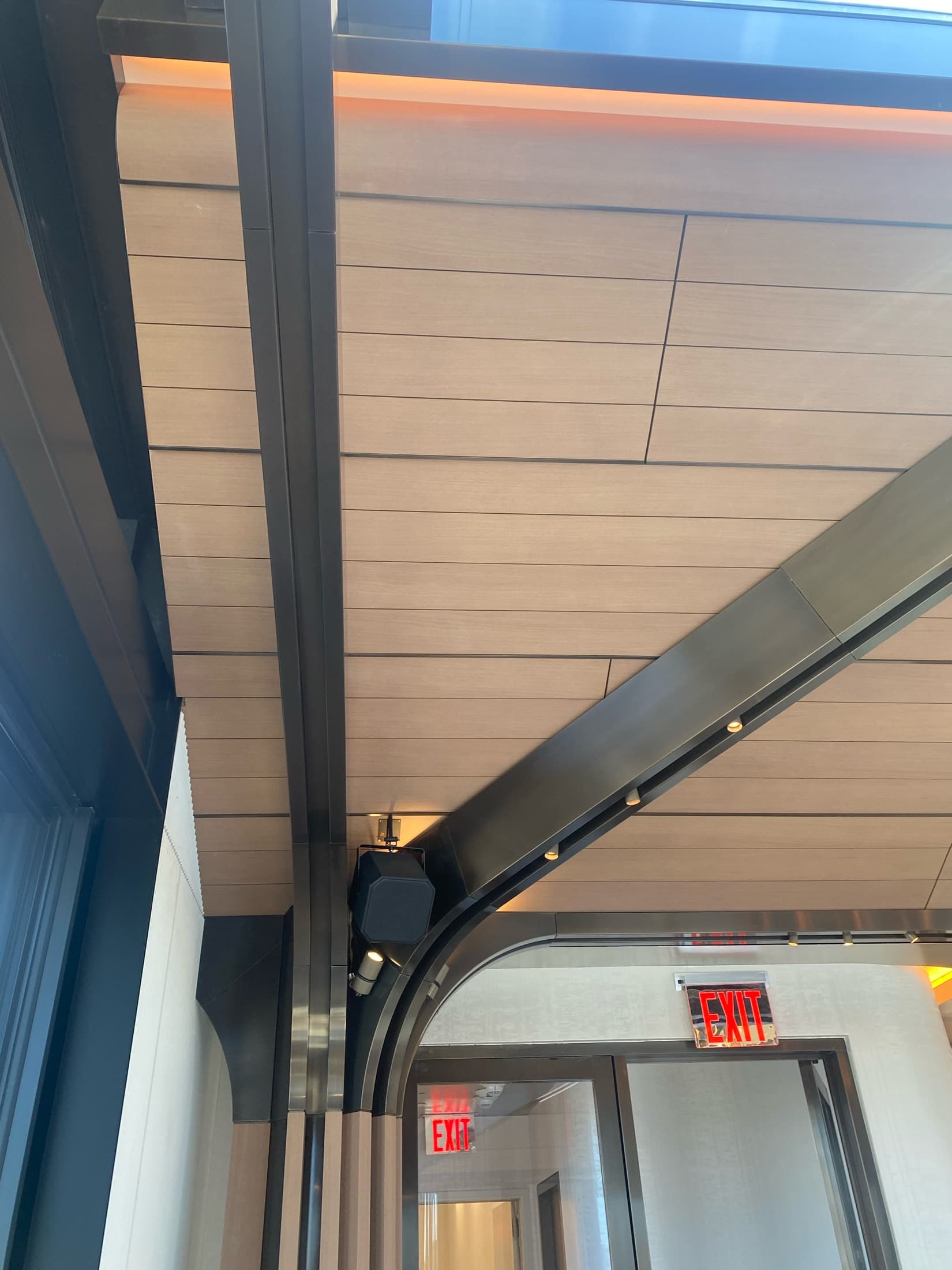

Per questo moderno edificio per uffici nel cuore di Manhattan (NY) il soffitto della rooftop lounge "Le Jardin sur Madison" è stato rivestito con pannelli AKUSTIbohr nano. Complessivamente sono stati posati ca. 175 m² di pannelli con perforazione laser Ø 0,5 / 2,5 / 1,25 / V. In questo ambiente dal disegno molto aperto i pannelli contribuiscono in modo determinante a un'atmosfera rilassata, grazie al colore caldo dell'impiallacciatura in rovere e alle eccellenti proprietà acustiche.

175 m²

Superficie
