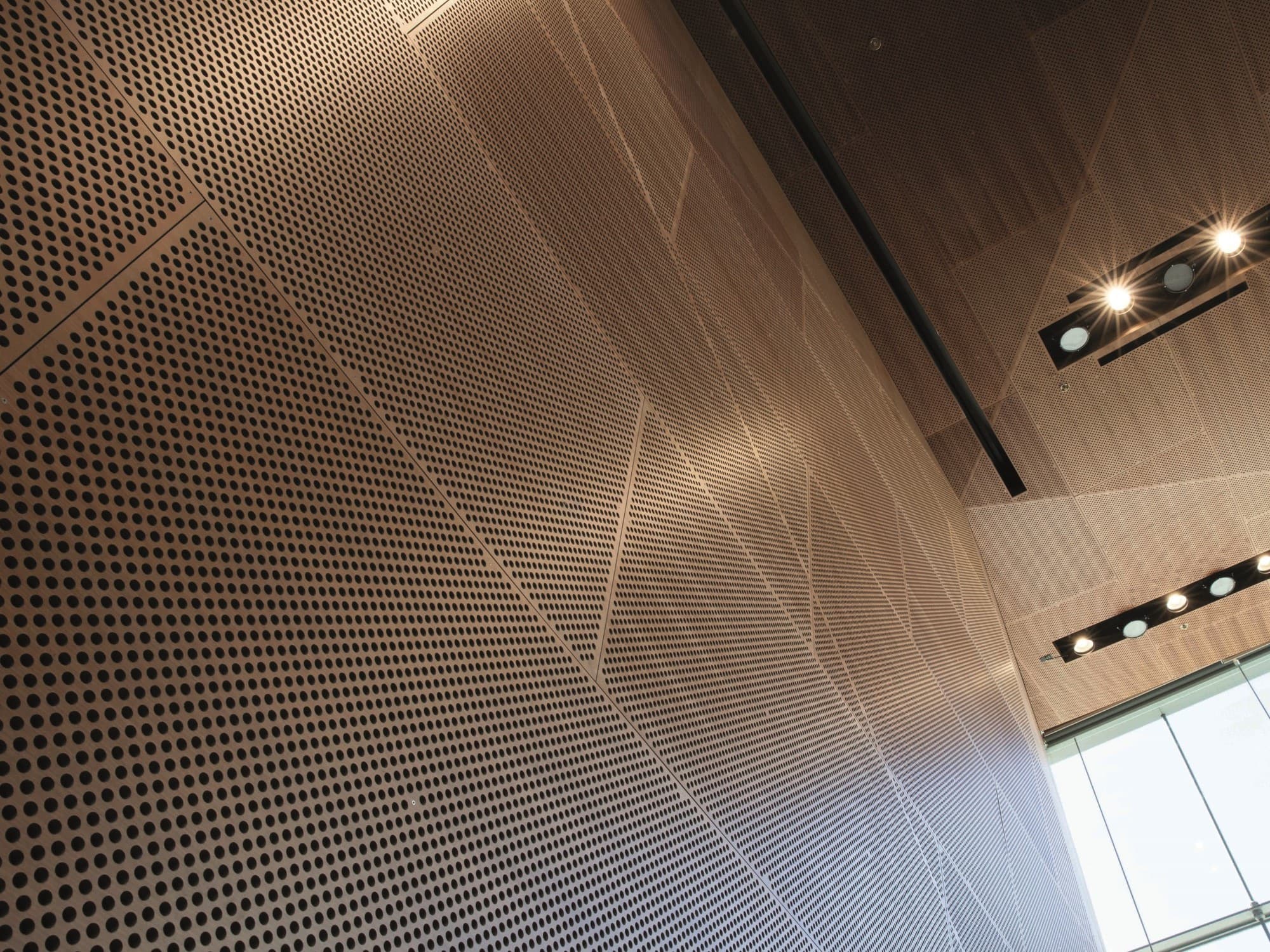

AKUSTIbohr Pannello fonoassorbente

AKUSTIbohr

αw 0,25–0,85Classi di assorbimento B–E

PareteSoffitto
Con un account gratuito

Produttore

BVS Akustik

La BVS Akustik GmbH & Co. KG di Verl (Vestfalia orientale) opera dal 1990 nel settore del mobile e realizza pannelli fonoassorbenti su misura con seghe CNC, impianti di foratura costruiti appositamente e un impianto laser di proprietà. Vengono lavorati quasi tutti i materiali in pannello: legno massello, pannelli impiallacciati, compositi e decorativi, di volta in volta tagliati, bordati e verniciati secondo le esigenze del cliente. Il programma comprende elementi forati (AKUSTIbohr), microforati (AKUSTIpur), scanalati (AKUSTIpan) ed elementi divisori fonoassorbenti (AKUSTItrenn), ciascuno in numerosi schemi di foratura e profondità di struttura. Gli elementi sono disponibili nelle classi di reazione al fuoco B1 e B2 e, per le palestre, con resistenza certificata all'impatto dei palloni. Tra le referenze figurano la Princeton University, la NYU e la Emser Therme.

Tutti i prodotti del produttoreSito web del produttore

Documenti

Linee guida di lavorazioneScheda tecnica (risultati di misura)FSC-Certificato (GFA-COC-005281, bis 30.06.2031)

Rapporto di prova su richiesta

Descrizione

AKUSTIbohr è il classico di BVS: un pannello fonoassorbente forato, realizzato in quasi tutti i materiali in pannello, dal legno massello con venatura viva al pannello impiallacciato, composito o decorativo. La foratura si basa su un passo di 32 mm e consente numerosi diametri dei fori, passi e schemi di foratura, con bordi dei fori netti e, su richiesta, con foratura su un solo lato. Taglio, bordi non forati, lavorazione dei bordi e verniciatura vengono eseguiti su misura secondo le indicazioni del progetto; con foratura da 8 mm è possibile un avvitamento nascosto con tasselli speciali. Dal punto di vista acustico il pannello diventa efficace solo grazie all'interazione tra foratura e struttura retrostante: velo fonoassorbente, materiale isolante e intercapedine d'aria dietro il pannello forato formano un assorbitore la cui risposta in frequenza si regola in modo mirato attraverso lo schema di foratura. L'assorbimento acustico è determinato per ogni schema di foratura in camera riverberante secondo la EN ISO 354 e valutato secondo la EN ISO 11654; per la progettazione, oltre al valore a numero unico, è determinante l'intera curva per bande di terzo d'ottava. AKUSTIbohr è disponibile nelle classi di reazione al fuoco B1 e B2 e con resistenza certificata all'impatto dei palloni per le palestre.

Dati tecnici

Materiale: Pannello di supporto a scelta: legno massello, pannelli impiallacciati, compositi o decorativi; foratura eseguita a trapano (bordi dei fori netti, foratura possibile anche su un solo lato)
Fino alla classe di reazione al fuoco: B1 e B2 secondo DIN 4102 / DIN EN 13501-1 (a seconda del materiale del pannello)
Applicazione: Rivestimento di pareti e soffitti in uffici, impianti sportivi, scuole, cultura ed edilizia residenziale

Dati di misura

Assorbimento acustico

ISO 354 – camera riverberante· 20 varianti

Scegli l’aspetto

Scegli il motivo di foratura · Ø / passo in mm · foratura a gradino «4-8»: 4 mm sul fronte, 8 mm sul retro

αw
0,85

Valori di frequenza

Crea un account gratuito permanente. Accedi a bande di frequenza, varianti ed esportazione.

Gratis. Senza password.

Classe di assorbimento: B

Rapporto di prova: 12648

Istituto: Swisscom (Schweiz) AG, Test Laboratory STS 121

Data della misura: 06/05/2008

Isolante: 30 mm

Applicazione: 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria

Intercapedine: 190 mm

Foratura: 4/8/8/P · 19,6 %

Termini di utilizzo
Valori misurati in tabella (20 misurazioni)
AKUSTIbohr Pannello fonoassorbente: coefficiente di assorbimento acustico αs secondo ISO 354 per frequenza e configurazione di prova
ConfigurazioneαwClasse di assorbimento acustico100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
1,2-5/8/8/P · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,25E0,280,460,530,780,740,740,610,490,430,360,330,270,230,190,170,170,160,15
12/32/32/P · 11,0 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,50D0,270,370,500,770,730,730,690,600,550,490,470,490,470,460,460,510,630,80
3/8/8/P · h=50,6 mm · con 30 mm di isolante · 20,6 mm di spessore del materiale, 30 mm di isolante, nessuna intercapedine d’aria0,65C0,100,200,220,590,730,881,021,071,070,970,890,760,680,600,510,510,500,55
4/10,67/10,67/P · h=100 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 52 mm di intercapedine d’aria0,75C0,250,230,520,660,600,690,720,720,760,730,720,710,700,680,740,730,820,87
4/10,67/10,67/P · h=200 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 152 mm di intercapedine d’aria0,70C0,310,270,660,650,640,690,650,640,660,660,620,680,690,690,670,690,690,67
4/10,67/10,67/P · h=300 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 252 mm di intercapedine d’aria0,70C0,470,370,610,590,570,690,670,640,640,650,720,680,700,690,690,670,680,67
4/8/8/P · 19,6 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,85B0,220,280,430,830,940,990,950,920,810,760,770,820,820,840,810,830,870,88
4-10/16/16/P · h=100 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 52 mm di intercapedine d’aria0,50D0,190,230,500,720,750,931,011,010,950,790,630,520,440,420,420,370,380,42
4-10/16/16/P · h=200 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 152 mm di intercapedine d’aria0,45D0,370,330,891,020,960,950,890,780,710,610,560,550,490,440,360,310,270,23
4-10/16/16/P · h=300 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 252 mm di intercapedine d’aria0,45D0,550,470,980,860,830,850,770,680,660,720,660,580,520,430,380,300,280,23
4-12/16/16/P · 4,9 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,45D0,230,340,470,860,850,940,860,730,660,610,600,570,480,420,380,360,290,26
4-8/16/16/P · h=100 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 52 mm di intercapedine d’aria0,55D0,200,200,500,670,690,900,880,880,850,790,680,570,490,460,480,430,440,47
4-8/16/16/P · h=200 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 152 mm di intercapedine d’aria0,50D0,420,340,810,830,840,860,740,730,710,600,590,600,540,500,420,390,330,28
4-8/16/16/P · h=300 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 252 mm di intercapedine d’aria0,50D0,580,520,820,730,730,810,760,680,640,700,670,590,550,490,450,370,330,28
5-9/16/16/P · h=47,6 mm · con 30 mm di isolante · 17,6 mm di spessore del materiale, 30 mm di isolante, nessuna intercapedine d’aria0,80B0,120,200,240,570,680,770,940,980,980,980,990,930,870,780,710,660,570,59
6/16/16/P · 11,0 % · h=186 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 140 mm di intercapedine d’aria0,55D0,240,310,380,840,891,020,950,870,750,640,610,660,560,490,430,430,420,46
6/16/8/V · 22,0 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,80B0,220,310,450,860,891,040,970,930,840,750,750,790,790,800,860,840,900,93
6-10/16/16/P · h=98 mm · con 30 mm di isolante · 18 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 50 mm di intercapedine d’aria0,65C0,210,290,410,500,680,871,000,890,750,700,640,580,590,570,580,510,490,46

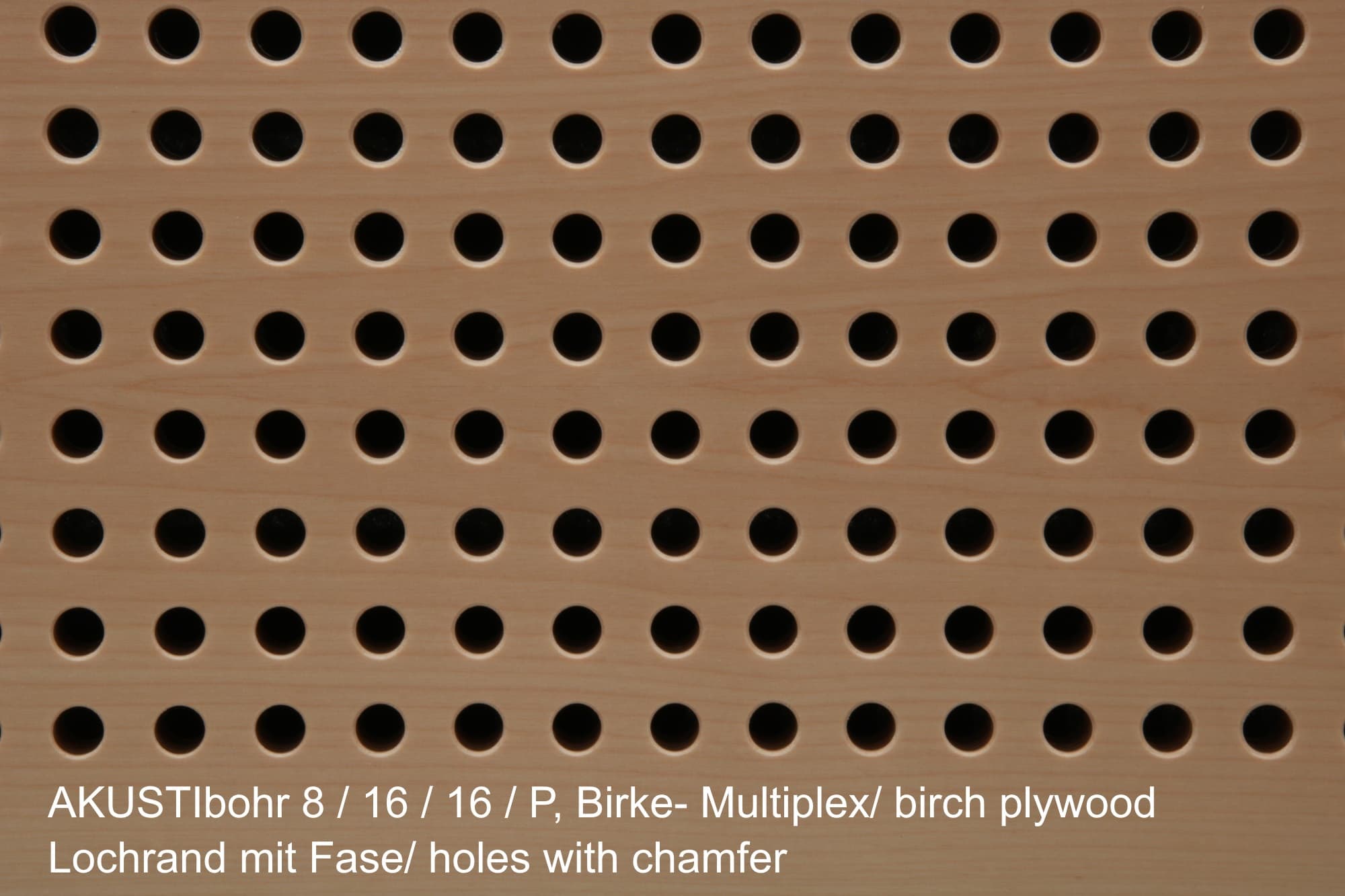

8/16/16/P · 19,6 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,75C0,240,290,420,840,940,980,930,820,740,670,690,750,740,770,770,780,830,90
8/32/32/P · 4,9 % · h=190 mm · con 30 mm di isolante · 16 mm di spessore del materiale, velo fonoassorbente, 30 mm di isolante, 144 mm di intercapedine d’aria0,35D0,300,460,520,660,600,550,470,370,340,280,280,280,270,270,310,300,340,44
Valori misurati in tabella (20 misurazioni)

Accedi a bande di frequenza, varianti ed esportazione. Crea un account gratuito permanente

Ultimo aggiornamento:

Calcola il tempo di riverberazione con questo prodotto

Referenze

Progetti realizzati con AKUSTIbohr

New Jersey · 2016

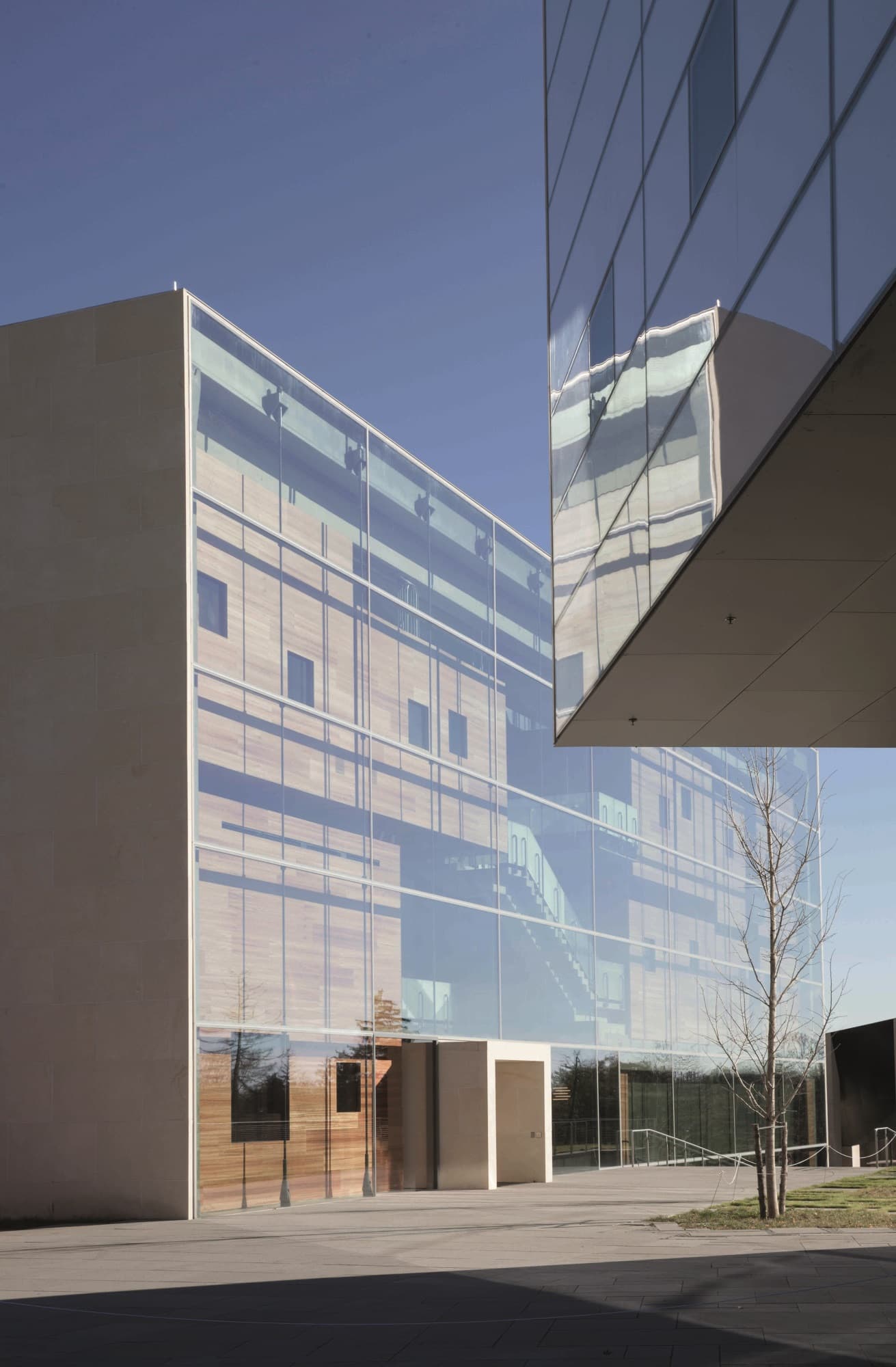

Princeton University

Per la prestigiosa Princeton University nel New Jersey, dove insegnò Albert Einstein, sono stati impiegati pannelli AKUSTIbohr. Insieme a pannelli acusticamente riflettenti e non forati sono stati realizzati oltre 5.000 m² di rivestimenti per pareti e soffitti, ad esempio per sale musica e sale prove. Per lo studio individuale degli studenti l'edificio ospita ambienti più piccoli, sospesi a una struttura primaria e quindi privi di trasmissione del suono per vibrazione. Anche questi sono stati rivestiti internamente con pannelli AKUSTIbohr su pareti e soffitti.

5000 m²
Superficie
1/6
Apri la pagina del progetto

Bad Ems · 2018

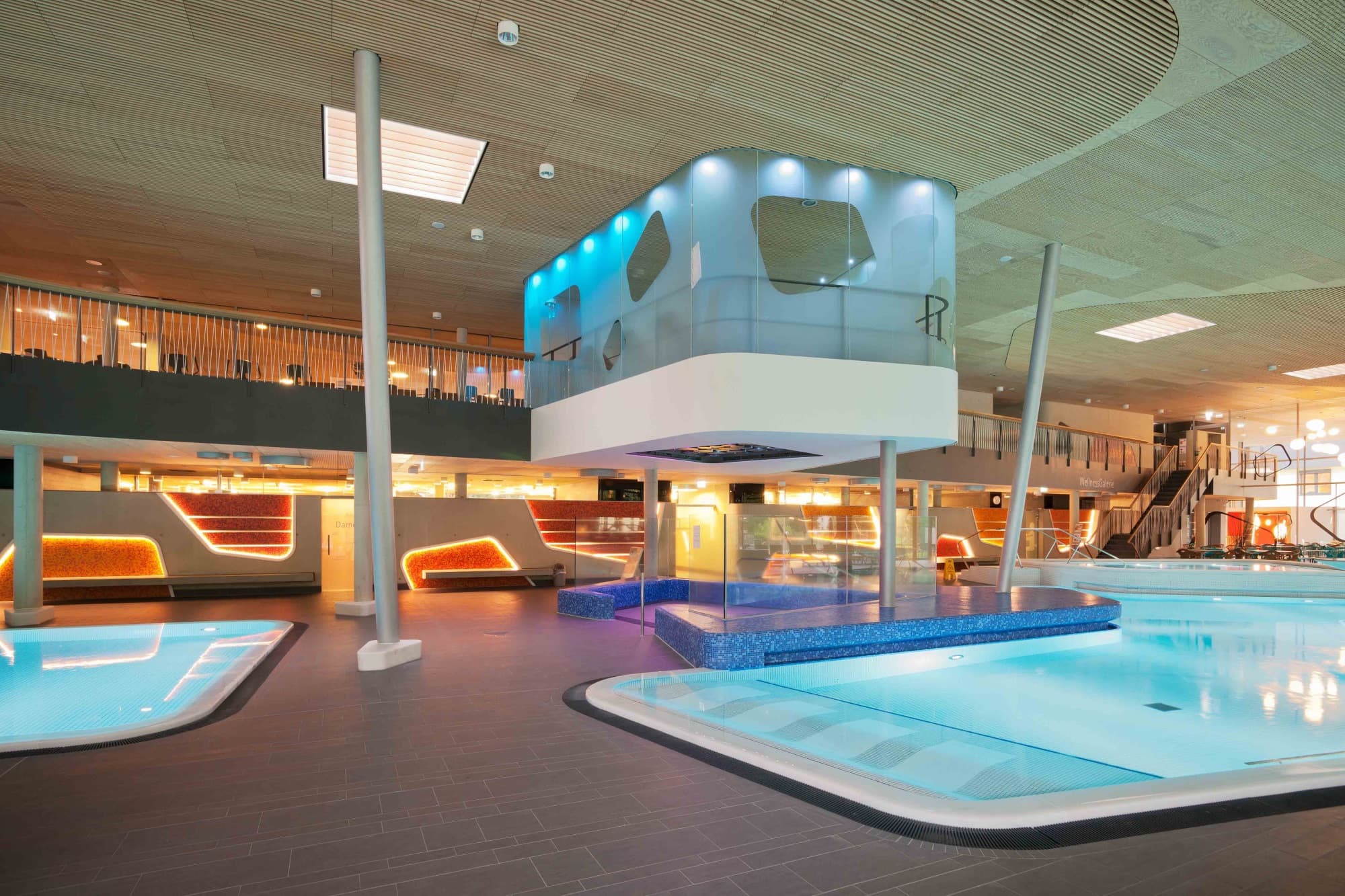

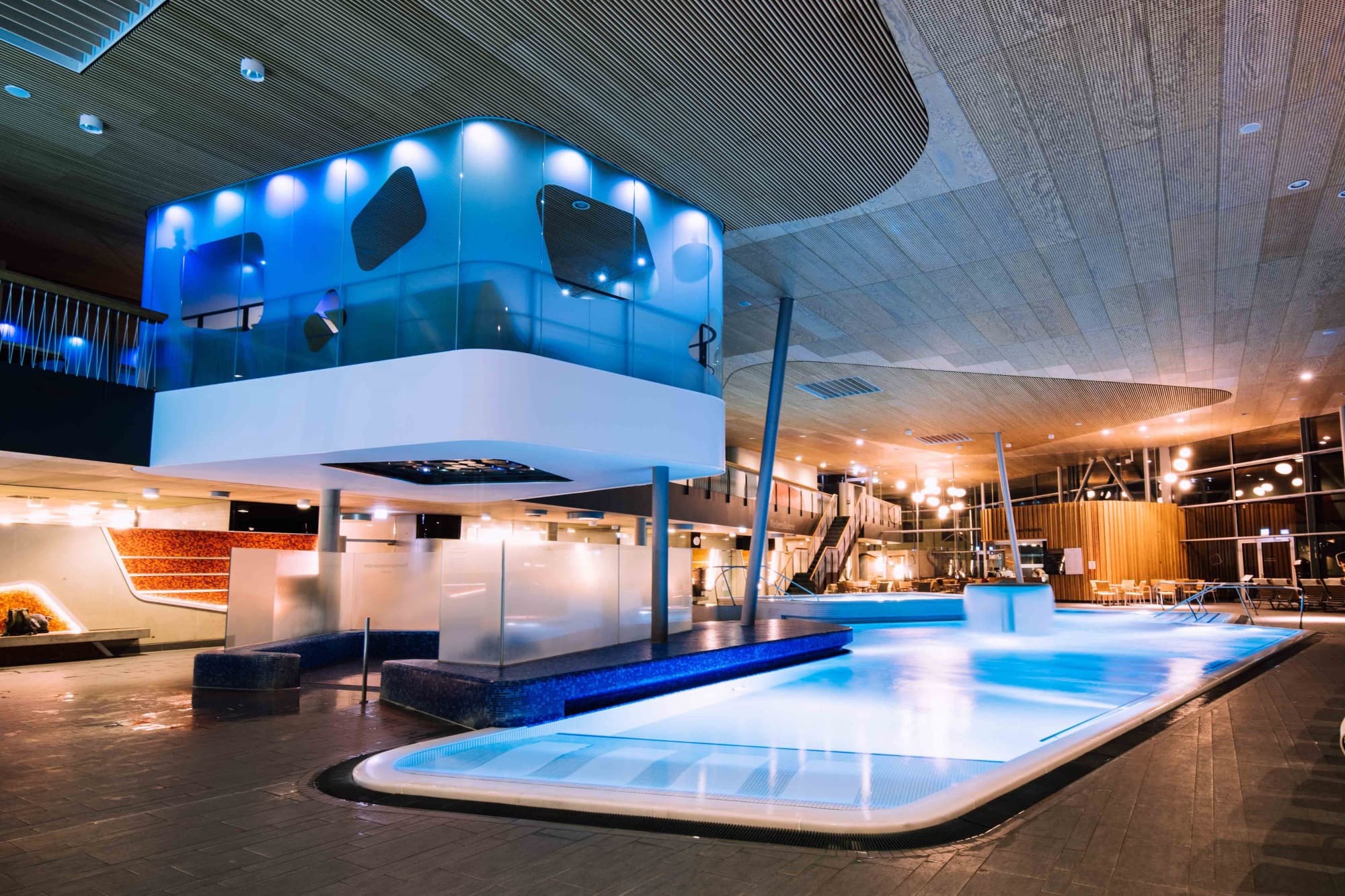

Emser Therme

Per queste terme sono stati realizzati circa 900 m² di pannelli AKUSTIbohr come rivestimento del soffitto per l'area interna e per l'area esterna coperta. I pannelli in pino marittimo resistente all'umidità hanno ricevuto un diametro di foratura di 18 mm e sono stati forati con passo 32. I pannelli sono stati dotati di ritagli diversi e in parte complessi, ad esempio per le bocchette di ventilazione, e sono stati consegnati pronti per il montaggio.

900 m²
Superficie
1/7
Apri la pagina del progetto
