SONATECH QuietLine Plus Deckensegel

Name: SONATECH QuietLine Plus Deckensegel
Brand: SONATECH GmbH + Co. KG

QuietLine Plus Deckensegel

DeckeFreihängend

Beschreibung

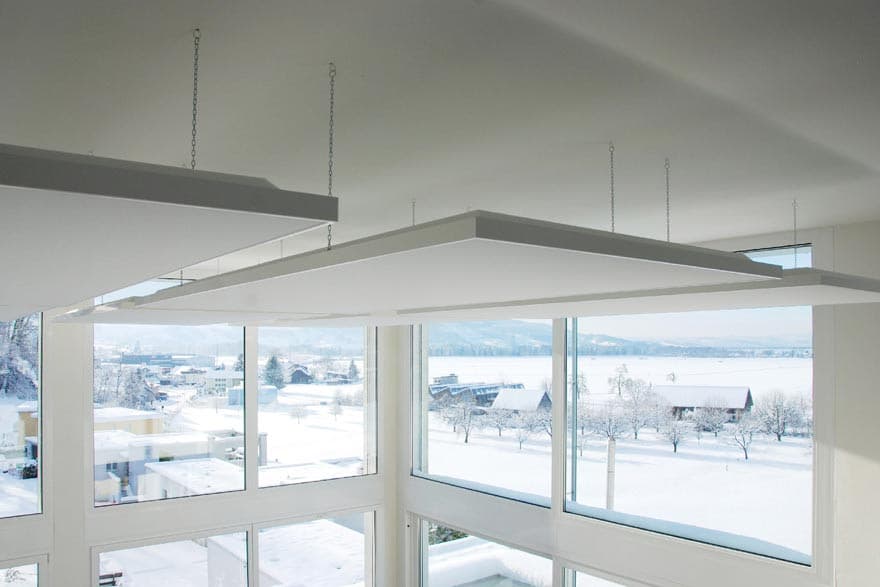

Das QuietLine Plus Deckensegel ist die 75 mm starke Erweiterung des QuietLine Deckensegels für eine noch breitbandigere Bedämpfung des tiefen Frequenzbereichs. Es wird mit Gliederketten oder Stahlseilen abgehängt.

Technische Daten

Material: Absorberkern mit umlaufendem Aluminiumrahmen

Bis Baustoffklasse: DIN 4102 B1 (schwer entflammbar)

Farben: Absorber weiß; Rahmen alu-natur-matt oder weiß

Messdaten

Schallabsorption

ISO 354 – Hallraum· 10 Varianten

Größe wählen

A_obj

0.69 m²

bei 1 kHz

Frequenzwerte

A_obj nach ISO 354 · Oktavband (m²)

f (Hz)	125	250	500	1k	2k	4k
A_obj	0.20	0.63	0.70	0.69	0.63	0.55

Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

Vergleichen		Wert
	225 mm	A_obj0.69m²
	25 mm	A_obj0.64m²

Institut: Ingenieurbüro Winkler, München

Messdatum: 2010-05-14

Nutzungsbedingungen

Messwerte als Tabelle (10 Messungen)

SONATECH QuietLine Plus Deckensegel: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
Aufbau	α_w	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
1.000 × 500 mm · 25 mm (A_obj, m²)	–	0.09	0.17	0.32	0.51	0.60	0.69	0.73	0.73	0.71	0.68	0.62	0.59	0.57	0.54	0.55	0.52	0.47	0.41
1.000 × 1.000 mm · 25 mm (A_obj, m²)	–	0.17	0.34	0.64	1.01	1.21	1.38	1.47	1.46	1.42	1.36	1.25	1.19	1.15	1.08	1.09	1.03	0.95	0.81
1.250 × 1.250 mm · 25 mm (A_obj, m²)	–	0.27	0.53	1.00	1.58	1.89	2.16	2.30	2.28	2.22	2.12	1.95	1.86	1.80	1.69	1.70	1.61	1.48	1.27
2.000 × 1.000 mm · 25 mm (A_obj, m²)	–	0.34	0.68	1.28	2.02	2.42	2.76	2.94	2.92	2.84	2.72	2.50	2.38	2.30	2.16	2.18	2.06	1.90	1.62
2.500 × 1.250 mm · 25 mm (A_obj, m²)	–	0.53	1.06	2.00	3.16	3.78	4.31	4.59	4.56	4.44	4.25	3.91	3.72	3.59	3.38	3.41	3.22	2.97	2.53
1.000 × 500 mm · 225 mm (A_obj, m²)	–	0.08	0.15	0.35	0.53	0.64	0.71	0.71	0.71	0.67	0.69	0.70	0.67	0.63	0.61	0.64	0.60	0.56	0.48
1.000 × 1.000 mm · 225 mm (A_obj, m²)	–	0.16	0.30	0.70	1.06	1.27	1.42	1.42	1.42	1.34	1.37	1.40	1.33	1.26	1.23	1.28	1.20	1.11	0.97
1.250 × 1.250 mm · 225 mm (A_obj, m²)	–	0.25	0.47	1.09	1.66	1.98	2.22	2.22	2.22	2.09	2.14	2.19	2.08	1.97	1.92	2.00	1.88	1.73	1.52
2.000 × 1.000 mm · 225 mm (A_obj, m²)	–	0.32	0.60	1.40	2.12	2.54	2.84	2.84	2.84	2.68	2.74	2.80	2.66	2.52	2.46	2.56	2.40	2.22	1.94
2.500 × 1.250 mm · 225 mm (A_obj, m²)	–	0.50	0.94	2.19	3.31	3.97	4.44	4.44	4.44	4.19	4.28	4.38	4.16	3.94	3.84	4.00	3.75	3.47	3.03

Messwerte als Tabelle (10 Messungen)

Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen

Stand: 16.09.2026
