Hersteller
SONATECH GmbH + Co. KG
SONATECH ist ein süddeutscher Spezialist für Raumakustik und Schallschutz mit Sitz in Ungerhausen (Bayern). Das Unternehmen liefert Akustiklösungen aus einer Hand: Beratung, Schallmessung, Produkt und Montage. Das Sortiment reicht von den textilen pure- und pure+-Decken- und Wandelementen über die bedruckbaren ConceptLine-Elemente und QuietLine-Deckensegel bis zu Basotect- und PUR-Schaumabsorbern, SkyLine-Akustiksäulen sowie Industrielösungen wie Cube, Baffel und MultiLane. Die Absorptionswerte stammen aus Labormessungen in Anlehnung an DIN EN ISO 354. Die Materialien sind schwer entflammbar nach DIN 4102 B1; für die Basotect-Schäume liegen bauaufsichtliche Brandschutz-Prüfzeugnisse vor.
Dokumente
SONATECH QuietLine Exclusive Deckensegel
QuietLine Exclusive Deckensegel
Beschreibung

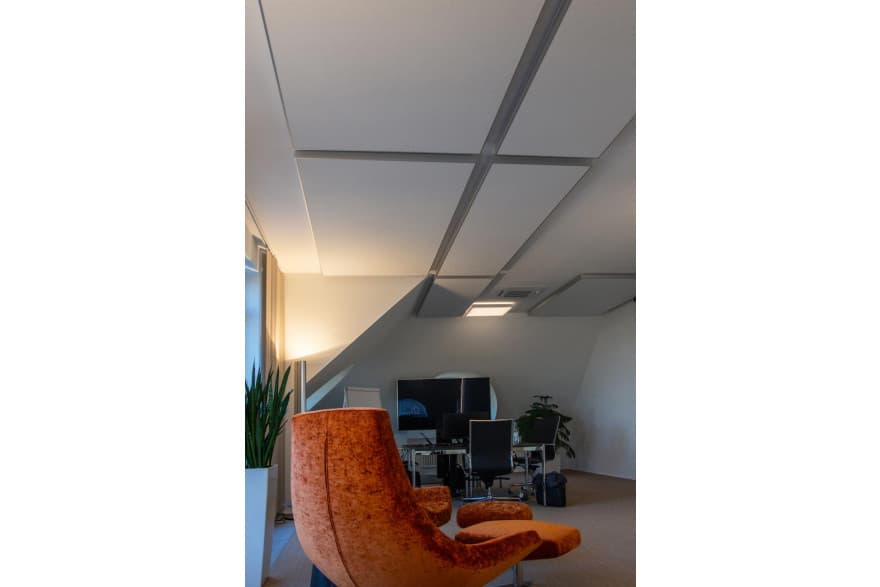

Das QuietLine Exclusive Deckensegel ist die 56 mm starke Ausführung mit umlaufendem Aluminiumrahmen. Selbsttragend und leicht, wird es mit Gliederketten, Stahlseilen oder Magneten abgehängt; ein größerer Deckenabstand verbessert die Tieftonabsorption.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 3 Varianten
Frequenzwerte
Aobj nach ISO 354 · Oktavband (m²)
| f (Hz) | 125 | 250 | 500 | 1k | 2k | 4k |
|---|---|---|---|---|---|---|
| Aobj | 0.93 | 2.89 | 3.72 | 4.31 | 4.29 | 4.11 |
Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Wert | |
|---|---|---|
| 244 mm | Aobj4.31m² | |
| 44 mm | Aobj4.02m² | |
| 0 mm | Aobj3.60m² |
Institut: Müller-BBM, Planegg
Messdatum: 2013-03-06
Messwerte als Tabelle (3 Messungen)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 mm (Aobj, m²) | – | 0.27 | 0.40 | 0.73 | 1.53 | 1.87 | 2.73 | 3.30 | 3.67 | 3.80 | 3.77 | 3.60 | 3.43 | 3.30 | 3.20 | 3.13 | 3.23 | 3.17 | 2.97 |
| 44 mm (Aobj, m²) | – | 0.27 | 0.47 | 0.77 | 1.63 | 2.10 | 3.10 | 3.67 | 4.03 | 4.20 | 4.17 | 4.07 | 3.83 | 3.73 | 3.63 | 3.60 | 3.57 | 3.43 | 3.27 |
| 244 mm (Aobj, m²) | – | 0.50 | 0.87 | 1.43 | 2.27 | 2.87 | 3.53 | 3.70 | 3.77 | 3.70 | 4.20 | 4.43 | 4.30 | 4.30 | 4.27 | 4.30 | 4.20 | 4.13 | 4.00 |
Messwerte als Tabelle (3 Messungen)
Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen
