Hersteller
SONATECH GmbH + Co. KG
SONATECH ist ein süddeutscher Spezialist für Raumakustik und Schallschutz mit Sitz in Ungerhausen (Bayern). Das Unternehmen liefert Akustiklösungen aus einer Hand: Beratung, Schallmessung, Produkt und Montage. Das Sortiment reicht von den textilen pure- und pure+-Decken- und Wandelementen über die bedruckbaren ConceptLine-Elemente und QuietLine-Deckensegel bis zu Basotect- und PUR-Schaumabsorbern, SkyLine-Akustiksäulen sowie Industrielösungen wie Cube, Baffel und MultiLane. Die Absorptionswerte stammen aus Labormessungen in Anlehnung an DIN EN ISO 354. Die Materialien sind schwer entflammbar nach DIN 4102 B1; für die Basotect-Schäume liegen bauaufsichtliche Brandschutz-Prüfzeugnisse vor.
Dokumente
SONATECH QuietLine Deckensegel
QuietLine Deckensegel
Beschreibung

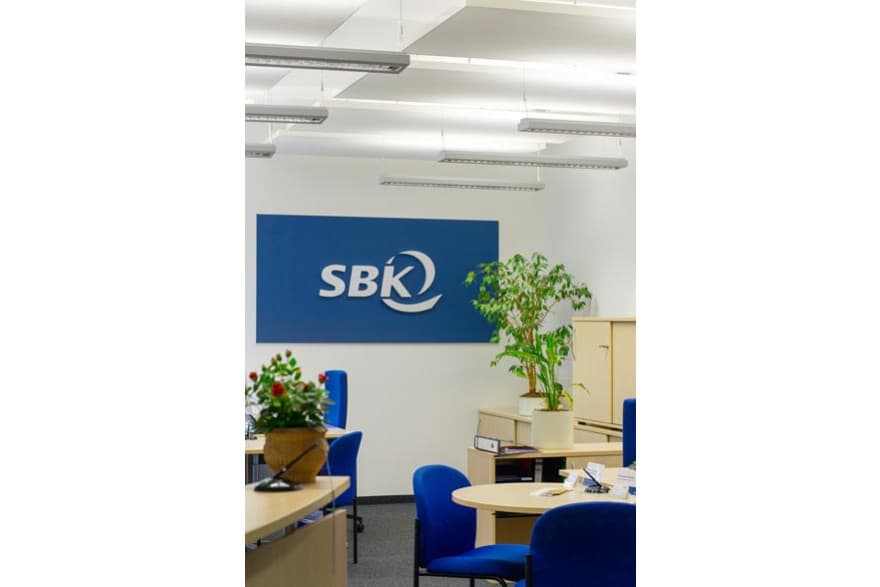

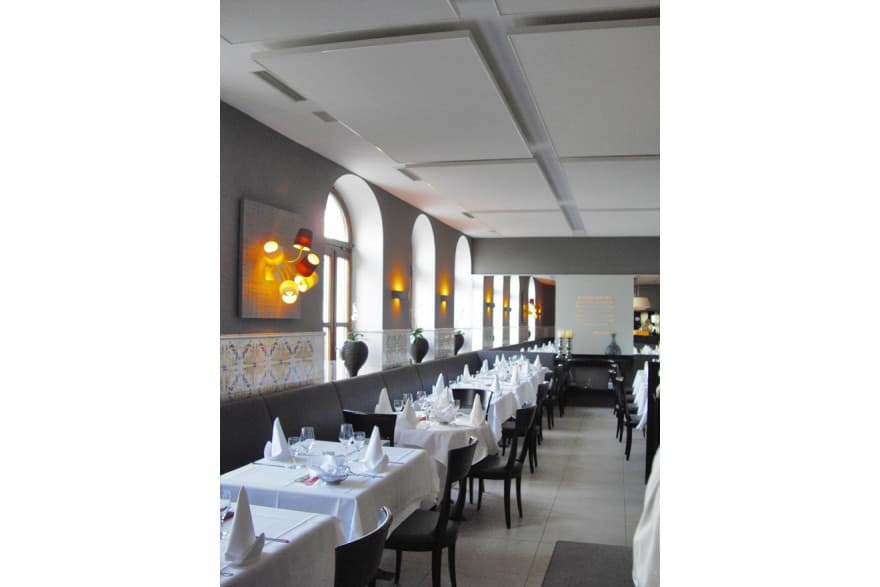

Das QuietLine Deckensegel ist ein selbsttragendes Akustikelement mit umlaufendem Aluminiumrahmen. Es wird mit Gliederketten, Stahlseilen oder Magneten abgehängt; ein größerer Deckenabstand verbessert die Absorption in den tieferen Frequenzen und eignet sich auch für betonkernaktivierte Decken.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 10 Varianten
Größe wählen
Frequenzwerte
Aobj nach ISO 354 · Oktavband (m²)
| f (Hz) | 125 | 250 | 500 | 1k | 2k | 4k |
|---|---|---|---|---|---|---|
| Aobj | 0.07 | 0.36 | 0.52 | 0.61 | 0.64 | 0.61 |
Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Wert | |
|---|---|---|
| 260 mm | Aobj0.61m² | |
| 0 mm | Aobj0.59m² |
Messwerte als Tabelle (10 Messungen)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.000 × 500 mm · 0 mm (Aobj, m²) | – | – | 0.04 | – | – | 0.17 | – | – | 0.42 | – | – | 0.59 | – | – | 0.54 | – | – | 0.48 | – |
| 1.000 × 1.000 mm · 0 mm (Aobj, m²) | – | – | 0.08 | – | – | 0.33 | – | – | 0.84 | – | – | 1.17 | – | – | 1.07 | – | – | 0.96 | – |
| 1.250 × 1.250 mm · 0 mm (Aobj, m²) | – | – | 0.14 | – | – | 0.52 | – | – | 1.32 | – | – | 1.84 | – | – | 1.68 | – | – | 1.50 | – |
| 2.000 × 1.000 mm · 0 mm (Aobj, m²) | – | 0.06 | 0.13 | 0.32 | 0.38 | 0.64 | 0.96 | 1.34 | 1.73 | 1.98 | 2.30 | 2.36 | 2.36 | 2.24 | 2.17 | 2.04 | 1.98 | 1.92 | 1.85 |
| 2.500 × 1.250 mm · 0 mm (Aobj, m²) | – | 0.10 | 0.20 | 0.50 | 0.60 | 1.00 | 1.50 | 2.10 | 2.70 | 3.10 | 3.60 | 3.70 | 3.70 | 3.50 | 3.40 | 3.20 | 3.10 | 3.00 | 2.90 |
| 1.000 × 500 mm · 260 mm (Aobj, m²) | – | – | 0.07 | – | – | 0.36 | – | – | 0.52 | – | – | 0.61 | – | – | 0.64 | – | – | 0.61 | – |
| 1.000 × 1.000 mm · 260 mm (Aobj, m²) | – | – | 0.13 | – | – | 0.72 | – | – | 1.04 | – | – | 1.21 | – | – | 1.27 | – | – | 1.22 | – |
| 1.250 × 1.250 mm · 260 mm (Aobj, m²) | – | – | 0.20 | – | – | 1.13 | – | – | 1.63 | – | – | 1.89 | – | – | 1.98 | – | – | 1.91 | – |
| 2.000 × 1.000 mm · 260 mm (Aobj, m²) | – | – | 0.26 | – | – | 1.44 | – | – | 2.08 | – | – | 2.42 | – | – | 2.54 | – | – | 2.44 | – |
| 2.500 × 1.250 mm · 260 mm (Aobj, m²) | – | – | 0.41 | – | – | 2.25 | – | – | 3.25 | – | – | 3.78 | – | – | 3.97 | – | – | 3.81 | – |
Messwerte als Tabelle (10 Messungen)
Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen
Stand:
