SONATECH pure Deckenelement Sinusbaffel
pure Deckenelement Sinusbaffel
Aobj 2,57–4,37 m² bei 1 kHz
Hersteller
SONATECH GmbH + Co. KG
SONATECH ist ein süddeutscher Spezialist für Raumakustik und Schallschutz mit Sitz in Ungerhausen (Bayern). Das Unternehmen liefert Akustiklösungen aus einer Hand: Beratung, Schallmessung, Produkt und Montage. Das Sortiment reicht von den textilen pure- und pure+-Decken- und Wandelementen über die bedruckbaren ConceptLine-Elemente und QuietLine-Deckensegel bis zu Basotect- und PUR-Schaumabsorbern, SkyLine-Akustiksäulen sowie Industrielösungen wie Cube, Baffel und MultiLane. Die Absorptionswerte stammen aus Labormessungen in Anlehnung an DIN EN ISO 354. Die Materialien sind schwer entflammbar nach DIN 4102 B1; für die Basotect-Schäume liegen bauaufsichtliche Brandschutz-Prüfzeugnisse vor.
Dokumente
Beschreibung

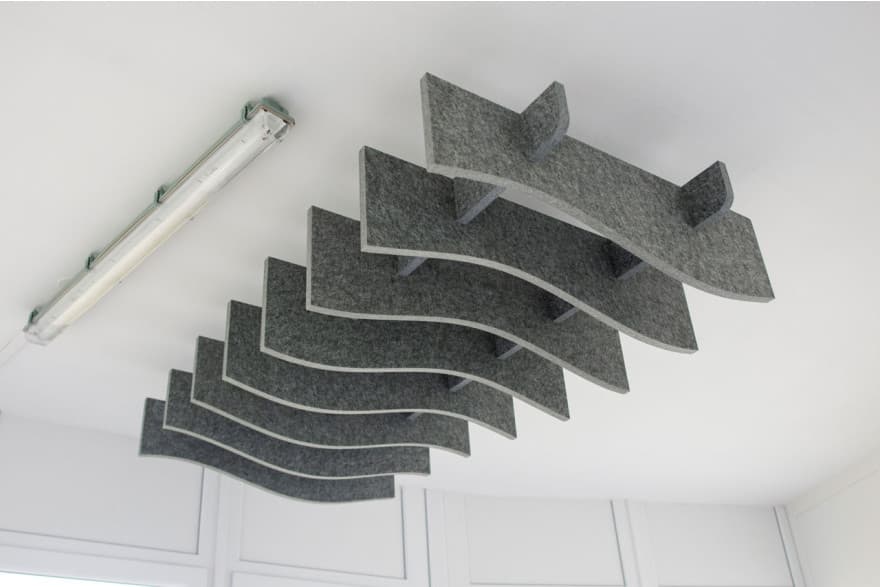

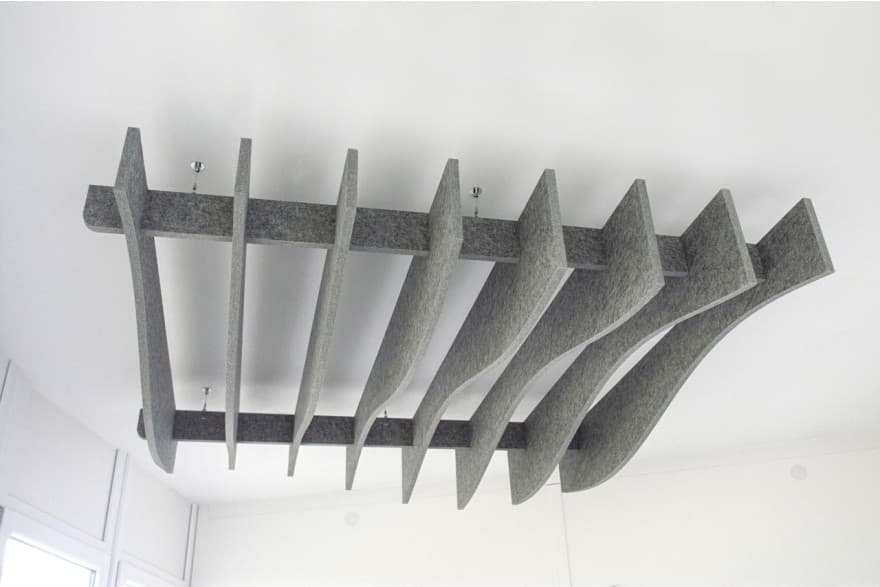

Das pure Deckenelement Sinusbaffel ist ein rahmenloses Deckensegel in Wellenform mit einfachem Klicksystem. Die dreidimensionale Sinus-Geometrie erzeugt eine große wirksame Absorberfläche und eignet sich auch für betonkernaktivierte Decken.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 2 Varianten
Frequenzwerte
Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Wert | |
|---|---|---|
| 2.000 × 2.000 mm | Aobj4,37m² | |
| 2.000 × 1.000 mm | Aobj2,57m² |
Institut: Müller-BBM, Planegg
Messdatum: 28.10.2021
Abstand: 100 mm
Messwerte als Tabelle (2 Messungen)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.000 × 1.000 mm · 100 mm (Aobj, m²) | – | 0,20 | 0,50 | 0,70 | 0,80 | 0,90 | 1,30 | 1,50 | 1,70 | 1,90 | 2,20 | 2,60 | 2,90 | 3,10 | 3,10 | 3,30 | 3,20 | 3,20 | 3,20 |
| 2.000 × 2.000 mm · 100 mm (Aobj, m²) | – | 0,40 | 0,80 | 1,20 | 1,80 | 2,10 | 2,40 | 2,70 | 2,90 | 3,20 | 3,70 | 4,40 | 5,00 | 5,20 | 5,40 | 5,60 | 5,50 | 5,50 | 5,50 |
