SONATECH ConceptLine Stellwand TEX
ConceptLine Stellwand TEX
Beschreibung

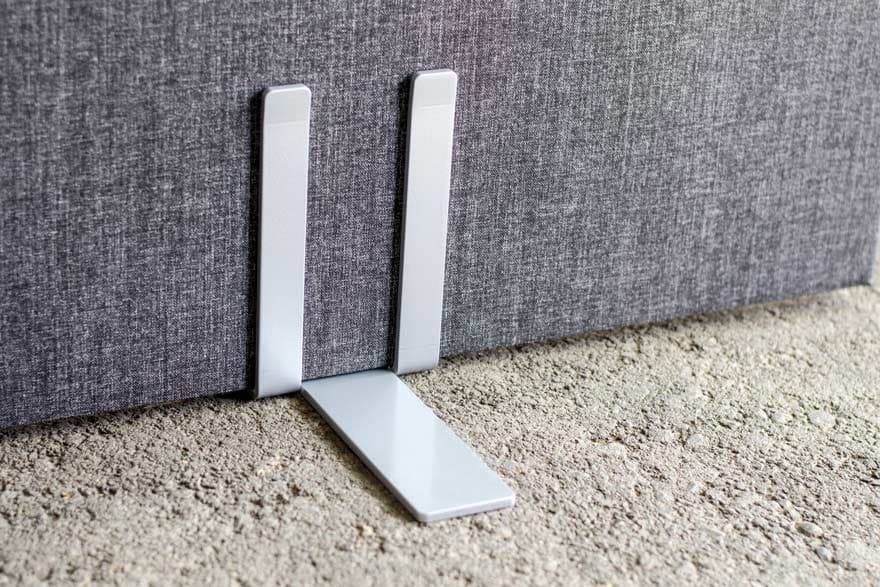

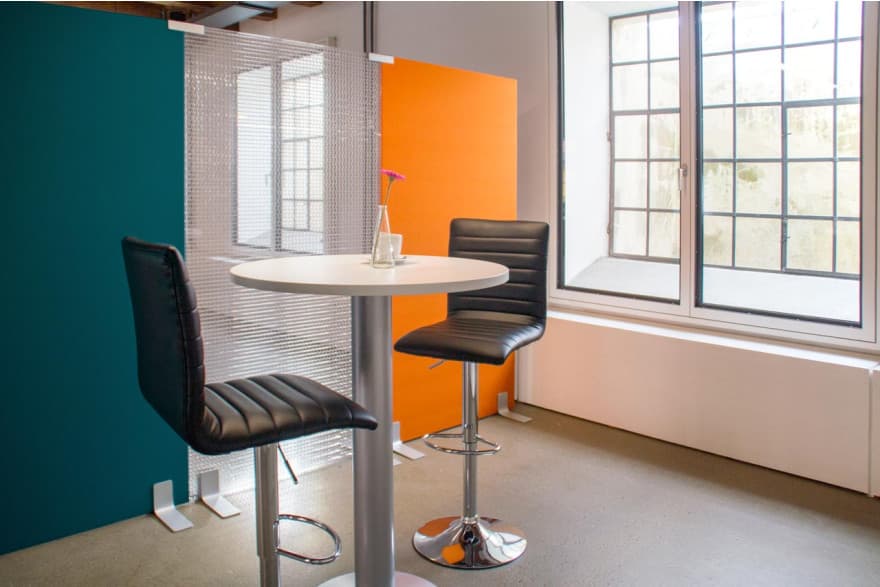

Die ConceptLine Stellwand TEX ist ein rahmenloses, stoffbezogenes Bodenelement, das ohne Verschrauben schnell aufgebaut ist. Die hochabsorbierende Fläche verbessert die Raumakustik und lässt sich zusätzlich als Pinnfläche nutzen.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 2 Varianten
Frequenzwerte
Aobj nach ISO 354 · Oktavband (m²)
| f (Hz) | 125 | 250 | 500 | 1k | 2k | 4k |
|---|---|---|---|---|---|---|
| Aobj | 0.92 | 1.96 | 3.02 | 3.84 | 4.28 | 4.38 |
Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Wert | |
|---|---|---|
| 2.000 × 1.200 mm | Aobj3.84m² | |
| 2.000 × 990 mm | Aobj3.17m² |
Institut: Müller-BBM, Planegg
Messdatum: 2016-10-20
Messwerte als Tabelle (2 Messungen)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.000 × 990 mm (Aobj, m²) | – | 0.35 | 0.89 | 1.04 | 1.39 | 1.49 | 1.98 | 2.23 | 2.53 | 2.72 | 3.02 | 3.17 | 3.32 | 3.47 | 3.52 | 3.61 | 3.66 | 3.61 | 3.57 |
| 2.000 × 1.200 mm (Aobj, m²) | – | 0.42 | 1.08 | 1.26 | 1.68 | 1.80 | 2.40 | 2.70 | 3.06 | 3.30 | 3.66 | 3.84 | 4.02 | 4.20 | 4.26 | 4.38 | 4.44 | 4.38 | 4.32 |
