SONATECH Baso Pyramide
Baso Pyramide
αw 0,45–1,00Absorberklassen A, C, D
Hersteller
SONATECH GmbH + Co. KG
SONATECH ist ein süddeutscher Spezialist für Raumakustik und Schallschutz mit Sitz in Ungerhausen (Bayern). Das Unternehmen liefert Akustiklösungen aus einer Hand: Beratung, Schallmessung, Produkt und Montage. Das Sortiment reicht von den textilen pure- und pure+-Decken- und Wandelementen über die bedruckbaren ConceptLine-Elemente und QuietLine-Deckensegel bis zu Basotect- und PUR-Schaumabsorbern, SkyLine-Akustiksäulen sowie Industrielösungen wie Cube, Baffel und MultiLane. Die Absorptionswerte stammen aus Labormessungen in Anlehnung an DIN EN ISO 354. Die Materialien sind schwer entflammbar nach DIN 4102 B1; für die Basotect-Schäume liegen bauaufsichtliche Brandschutz-Prüfzeugnisse vor.
Dokumente
Beschreibung

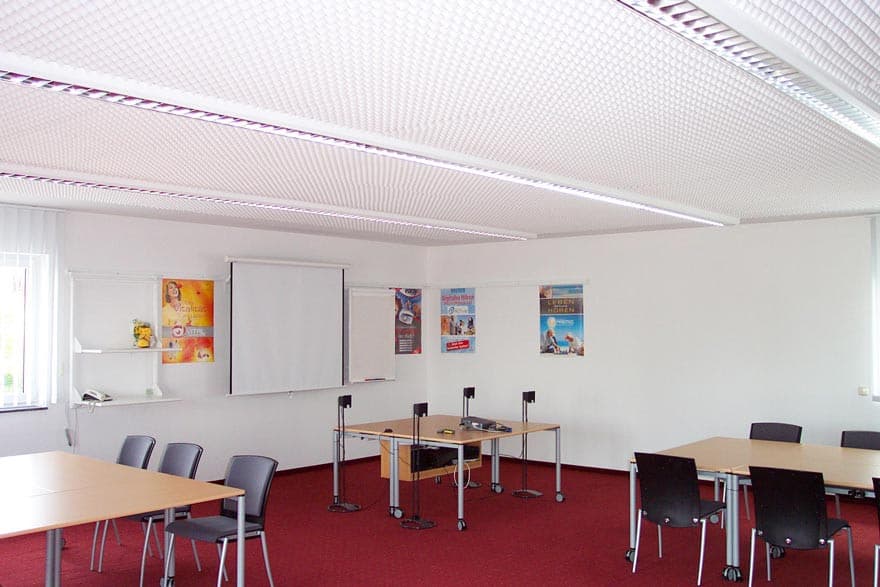

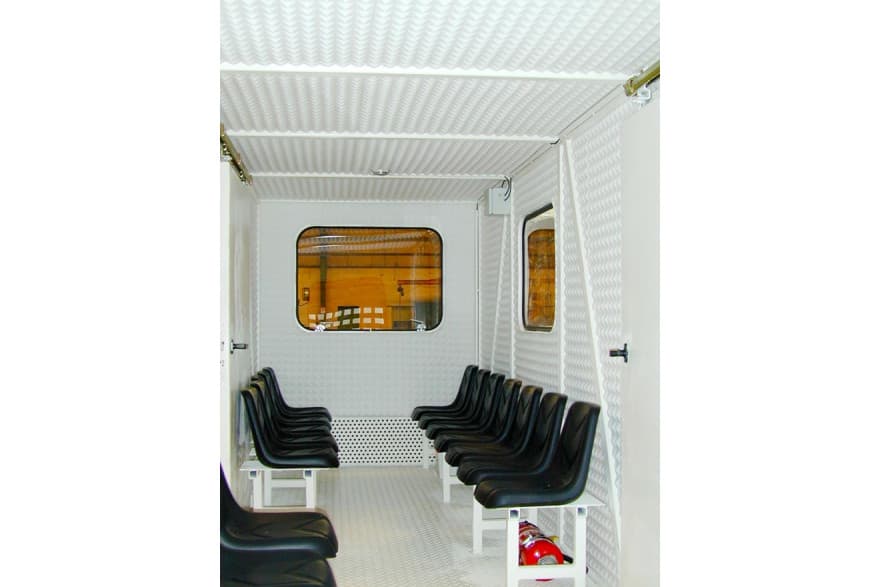

Die Baso Pyramide ist ein Basotect-Absorber mit Pyramidenprofil für Anwendungen mit hohen Brandschutzanforderungen. Die strukturierte Oberfläche vergrößert die wirksame Absorberfläche; dank hoher Eigenstabilität ist auch ein selbsttragender Einsatz möglich.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 4 Varianten
Dicke wählen
Frequenzwerte
Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
Absorberklasse: D
Institut: Büro für Schalltechnik, Memmingen
Messdatum: 10.02.2003
Abstand: direkt, ohne Hinterlüftung
Messwerte als Tabelle (4 Messungen)
| Aufbau | αw | Absorberklasse | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 mm · direkt, ohne Hinterlüftung | 0,45 | D | 0,09 | 0,14 | 0,14 | 0,14 | 0,19 | 0,26 | 0,32 | 0,46 | 0,52 | 0,59 | 0,70 | 0,80 | 0,81 | 0,85 | 0,89 | 0,88 | 0,89 | 0,91 |
| 50 mm · direkt, ohne Hinterlüftung | 0,55 | D | 0,13 | 0,15 | 0,16 | 0,17 | 0,28 | 0,32 | 0,45 | 0,57 | 0,68 | 0,74 | 0,84 | 0,88 | 0,90 | 0,96 | 0,90 | 0,93 | 0,91 | 0,98 |
| 70 mm · direkt, ohne Hinterlüftung | 0,75 | C | 0,11 | 0,12 | 0,23 | 0,31 | 0,44 | 0,61 | 0,79 | 0,89 | 0,99 | 1,00 | 0,95 | 0,93 | 0,93 | 0,94 | 0,97 | 0,96 | 0,93 | 0,91 |
| 100 mm · direkt, ohne Hinterlüftung | 1,00 | A | 0,19 | 0,29 | 0,49 | 0,73 | 0,90 | 1,03 | 1,24 | 1,18 | 1,15 | 1,13 | 1,03 | 1,01 | 1,01 | 1,04 | 1,03 | 1,03 | 1,00 | 0,94 |
Messwerte als Tabelle (4 Messungen)
Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen
Stand:
