Hersteller
SCHALLSAUGER (KASPER GmbH)
SCHALLSAUGER ist die Akustik-Produktmarke der KASPER GmbH in Rielasingen-Worblingen am Bodensee. Der 1977 gegründete Familienbetrieb fertigt auf 2.500 m² Produktionsfläche bedruckbare Stoffabsorber, LED-integrierte Akustikpaneele und rahmenlose Wand-/Deckenlösungen. Die Produktreihen ALU LINE, FRAMELESS, LIGHTBOXX, MONO-LIT und ORION 8 decken Wand-, Decken-, Raumteiler- und Beleuchtungsanwendungen ab. Sämtliche Bezugsstoffe (akustikTex) sind nach Öko-Tex Standard 100 zertifiziert und nach DIN 4102 B1 / EN 13501-1 B-s1,d0 brandgeprüft. Akustikmesswerte wurden vom Fraunhofer-Institut für Bauphysik (IBP) nach DIN EN ISO 354 ermittelt (Messbericht S 10734-Alpha, 2014).
Schallsauger FRAMELESS PICTURE
Beschreibung

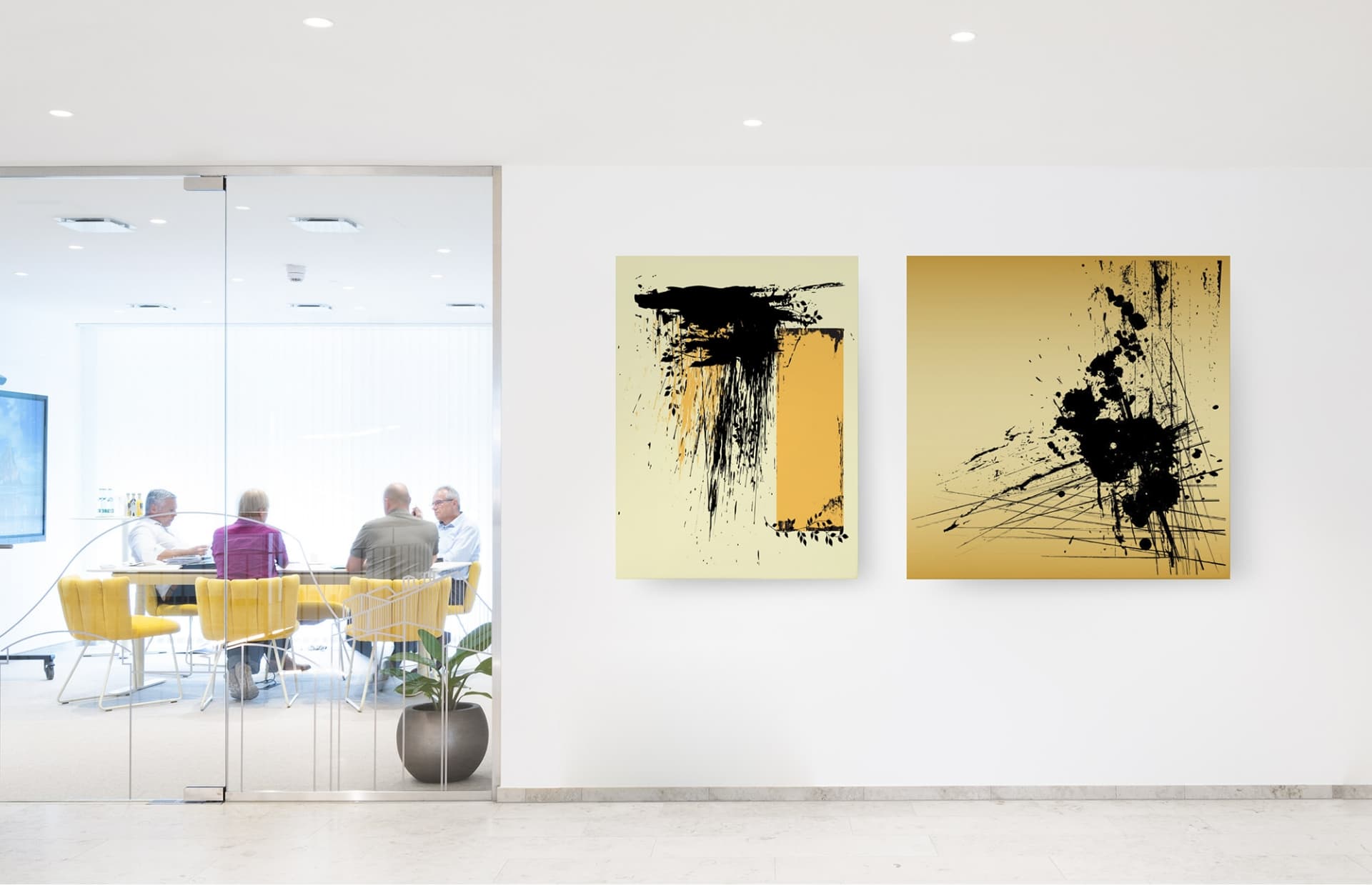

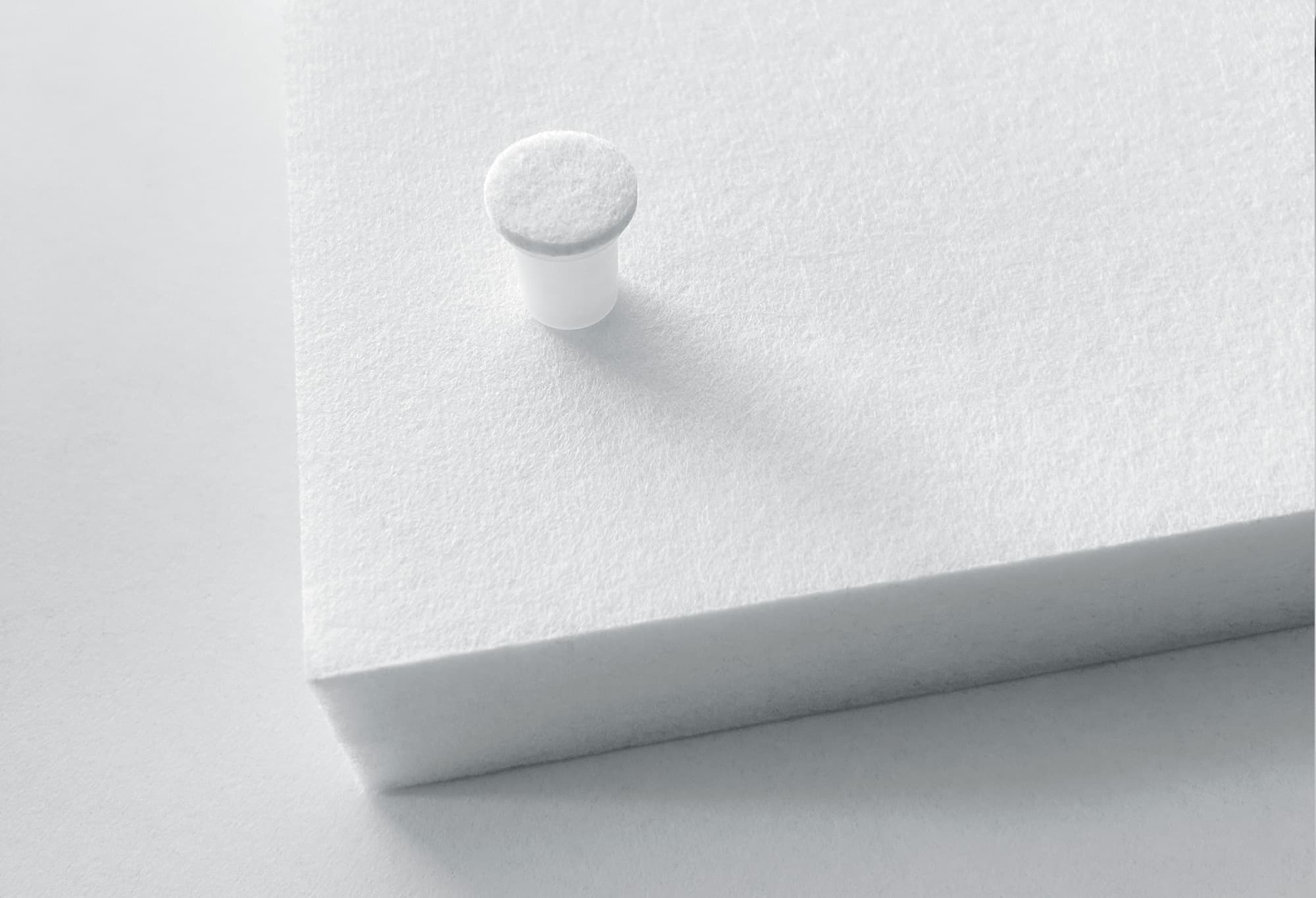

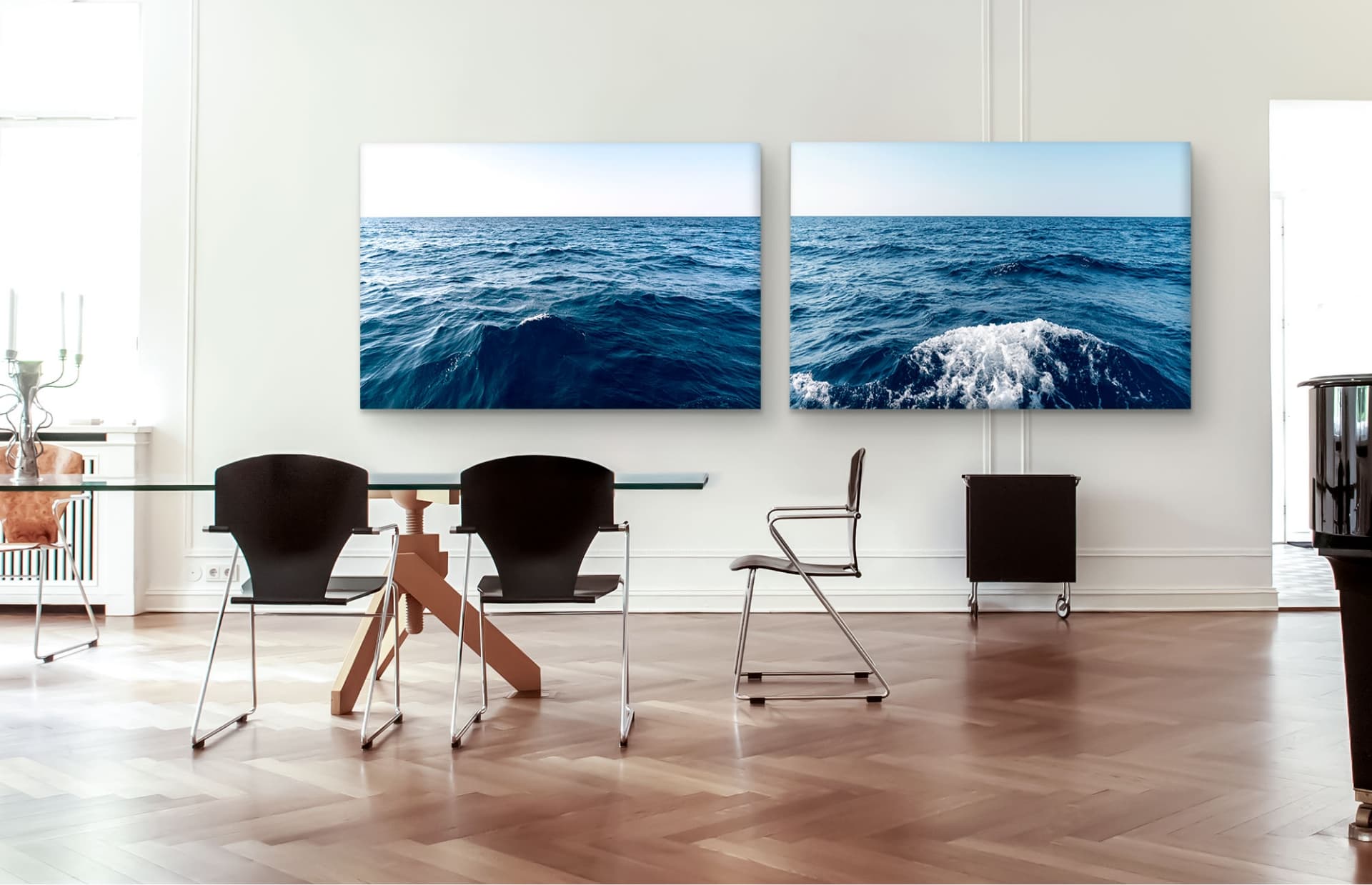

SCHALLSAUGER FRAMELESS PICTURE ist ein wandmontiertes Akustikbild — ein Akustikpaneel mit individuell bedrucktem Motiv. Wahlweise mit Kundenmotiv oder einem Bildmotiv aus dem hauseigenen Archiv von Kasper. Bis zu 100 × 160 cm Format, in eckiger oder runder Ausführung lieferbar. Das Motiv läuft umlaufend über die Seitenkanten (5 cm seitlich sichtbar) und ergibt eine rahmenlose, bildartige Optik. Material: SCHALLSAUGER FRAMELESS-Substrat, thermisch verfestigter Vliesstoff aus 100 % PES-Stapelfasern, Flächengewicht 3200 g/m², Stärke 50 mm. Stoffbespannung aus 100 % PES-Polyestergewebe, 310 g/m², flammhemmend ausgerüstet (B-s1,d0 nach DIN EN 13501-1), UV-beständig nach DIN EN ISO 105-B02, im Thermosublimationsdruck veredelt. Substrat zu 60 % aus recycelten PET-Flaschen, 100 % recyclingfähig. Beide Materialien Öko-Tex Standard 100 zertifiziert. Eckige Standardformate: 50 × 50 cm, 70 × 70 cm, 65 × 115 cm, 75 × 100 cm, 100 × 100 cm, 100 × 115 cm, 100 × 160 cm. Runde Ausführung und Sonderformate auf Anfrage. Die eckige Variante ist alternativ auch mit einfarbiger Stoffbespannung erhältlich (siehe FRAMELESS COLOR). Montage: Wandhalter (WH) mit Abstandhaltern (AH) und Filzauflagen — Set FLZWH4 für eckige Paneele (4 × Wandhalter, 2 × Abstandhalter, 2 × Filz, 6 × Gipskartonschraube, 4 × Dübel Ø 6 mm, 4 × Spax 4/40, Montageschablone), FLZWH3 für runde Paneele. Die Wandhalter verhaken sich ineinander und sichern das Paneel gegen Herunterfallen. Alternativ Verklebung mit Heiß- oder Montagekleber.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum
Frequenzwerte
αp nach ISO 11654
| f (Hz) | 125 | 250 | 500 | 1k | 2k | 4k |
|---|---|---|---|---|---|---|
| αp | 0.20 | 0.60 | 0.90 | 1.00 | 1.00 | 1.00 |
Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
Verfahren (354): Gemessen
Raumvolumen: 391.6 m³
Wandbündige Montage. Aufbau identisch zu FRAMELESS COLOR.
Messwerte als Tabelle (1 Messung)
| Aufbau | αw | Absorberklasse | 50 Hz | 63 Hz | 80 Hz | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm FRAMELESS-Vliesstoff-Substrat + Stoffbespannung · 3200 g/m² Substrat + 310 g/m² Stoffbespannung · Wandmontage ohne Abstandshalter (»Einbau Ohne Abhang«) · Wandgebundenes Akustikbild, wandbündige Montage · 100 % PES-Polyestergewebe (310 g/m²), Thermosublimationsdruck mit individuellem Motiv, offenporig | 0.90 | A | 0.06 | 0.07 | 0.07 | 0.12 | 0.17 | 0.33 | 0.45 | 0.60 | 0.68 | 0.83 | 0.94 | 0.95 | 1.01 | 1.00 | 1.00 | 1.03 | 1.01 | 1.00 | 1.02 | 1.01 | 0.96 |
Messwerte als Tabelle (1 Messung)
Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen
Stand:
