SCHALLSAUGER (KASPER GmbH)

SCHALLSAUGER ist die Akustik-Produktmarke der KASPER GmbH in Rielasingen-Worblingen am Bodensee. Der 1977 gegründete Familienbetrieb fertigt auf 2.500 m² Produktionsfläche bedruckbare Stoffabsorber, LED-integrierte Akustikpaneele und rahmenlose Wand-/Deckenlösungen. Die Produktreihen ALU LINE, FRAMELESS, LIGHTBOXX, MONO-LIT und ORION 8 decken Wand-, Decken-, Raumteiler- und Beleuchtungsanwendungen ab. Sämtliche Bezugsstoffe (akustikTex) sind nach Öko-Tex Standard 100 zertifiziert und nach DIN 4102 B1 / EN 13501-1 B-s1,d0 brandgeprüft. Akustikmesswerte wurden vom Fraunhofer-Institut für Bauphysik (IBP) nach DIN EN ISO 354 ermittelt (Messbericht S 10734-Alpha, 2014).

Alle Produkte des HerstellersHerstellerwebsite

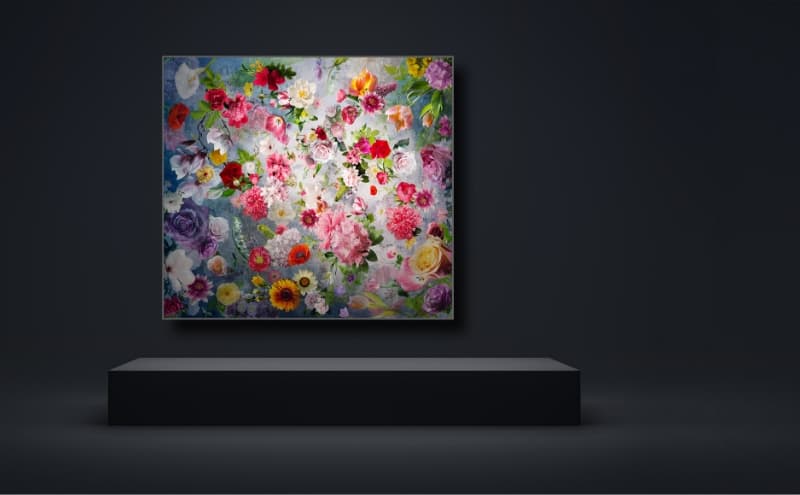

Schallsauger ALU LINE WALL

WALL

WandDecke

Beschreibung

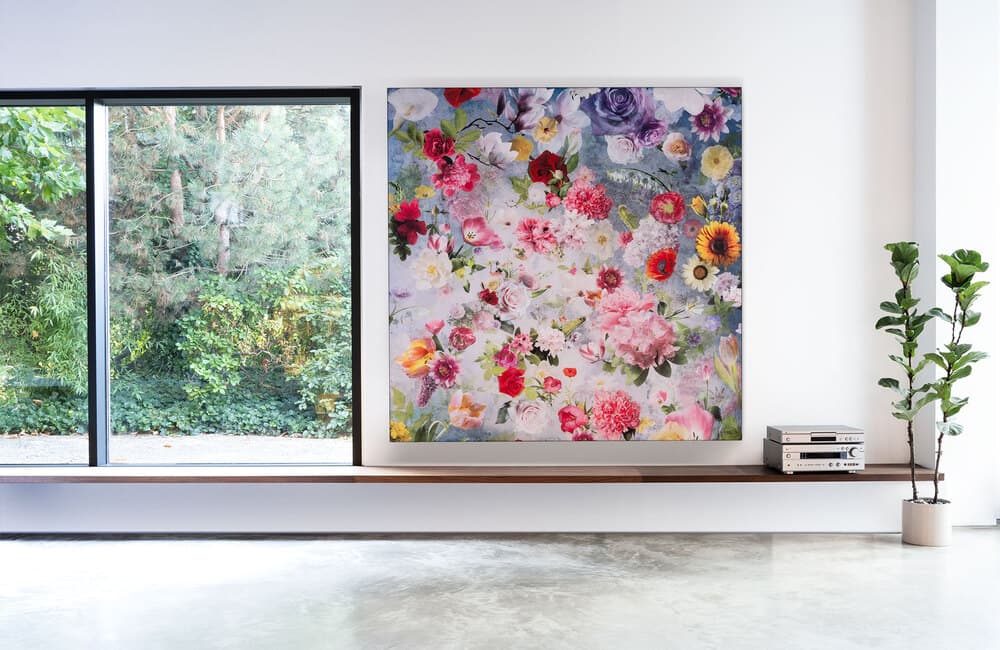

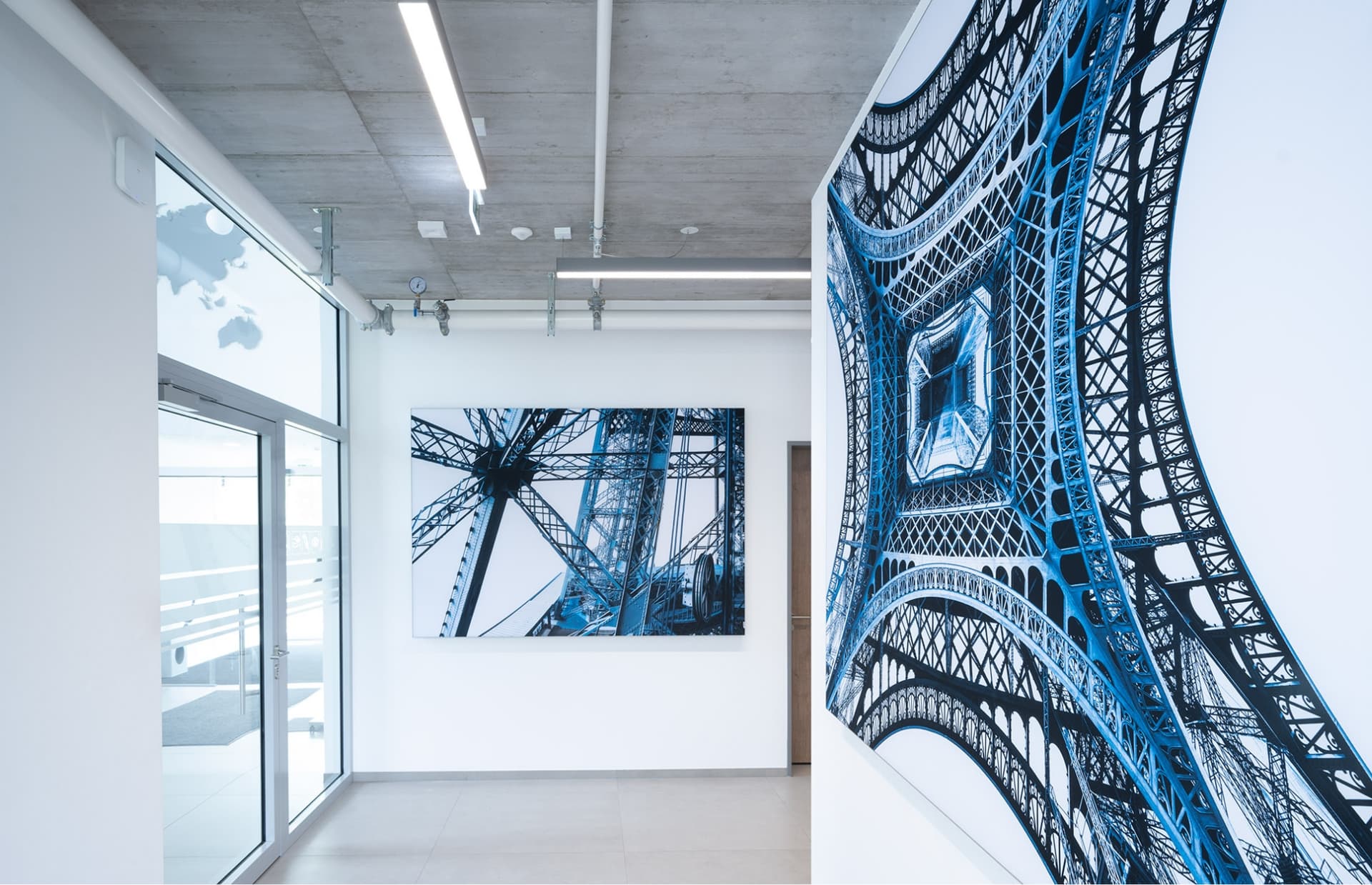

SCHALLSAUGER WALL ist die ALU-LINE-Bildwand für die Wandmontage: ein wandgebundener Akustik-Absorber mit individuell bedruckbarer Stoffbespannung. Bereits um die Jahrtausendwende brachte SCHALLSAUGER als erster Hersteller großflächige akustisch wirksame Bildwände auf den Markt. Motive aus dem hauseigenen Bildarchiv mit dreidimensionaler Wirkung lassen sich auf die akustikTex-Oberfläche drucken. Aufbau: pulverbeschichteter Aluminiumrahmen (alle RAL-Farben auf Anfrage) mit akustikTex-Bezug (1 mm Polyestergewebe, 220 g/m², beidseitig bedruckbar). Lieferbar in projektspezifischen Maßen; akustische Klassifizierung anhand 1000 × 2000 × 50 mm Referenzelement. Drei Montagevarianten: Z-Schiene (Standard-Wandmontage, geschlossener Rahmen, Bohrabstand 25 mm zur Rahmenoberkante), L-Schiene (geschlossener Rahmen, empfohlen ab 4 m² Paneelfläche, 63 mm Wandabstand) oder optional Deckenmontage mit Drahtseilen (Rahmen mit Funktionsnut).

Technische Daten

Material: Aluminiumrahmen pulverbeschichtet (alle RAL-Farben auf Anfrage), akustikTex-Bezug aus 100 % Polyestergewebe (220 g/m², 1 mm, bedruckbar)
Bis Baustoffklasse: B-s1,d0 nach EN 13501-1 / B1 nach DIN 4102 (kein Rauch, kein brennendes Abfallen/Abtropfen)
Anwendung: Wandgebundene Bildwand, akustisch wirksames Großbild für Restaurant, Foyer, Wohnbereich
Zertifikate: Öko-Tex Standard 100, knitterarm nach DIN EN 22313, akustikTex hergestellt in Deutschland, produziert mit Ökostrom (70 % Eigen-PV)
Farben: Rahmen RAL-pulverbeschichtet auf Anfrage, akustikTex individuell bedruckbar (eigenes Bildarchiv von SCHALLSAUGER verfügbar)

Messdaten

Schallabsorption

ISO 354 – Hallraum

αw
0.80

Frequenzwerte

αp nach ISO 11654

f (Hz)1252505001k2k4k
αp0.100.501.001.000.950.90

Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

Absorberklasse:B

Verfahren (354): Gemessen

Raumvolumen: 392 m³

Objektfläche: 12 m²

Messdatum (354): 2014-09-15

Prüfbericht: S 10734-Alpha (Anlage 4)

Prüfprotokoll herunterladen
Prüfprotokoll mit Konto herunterladen

Anlage 4: 2 cm Wandabstand. Gleicher Aufbau wie SKY HORIZONTAL 2 cm.

Nutzungsbedingungen
Messwerte als Tabelle (1 Messung)
Schallsauger ALU LINE WALL: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
AufbauαwAbsorberklasse100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
50 mm Rahmen, 1 mm akustikTex-Bespannung · 2 cm zur Wand (typische WALL-Konfiguration) · Wandgebundene Bildwand mit 2 cm Wandabstand (Z- oder L-Schiene) · akustikTex (Polyestergewebe 220 g/m²)0.80B0.080.110.150.280.460.740.941.071.051.061.040.990.980.950.940.920.900.88
