Schallsauger ALU LINE SKY VERTICAL
SKY VERTICAL
Aobj 3,23 m² bei 1 kHz
Hersteller
SCHALLSAUGER (KASPER GmbH)
SCHALLSAUGER ist die Akustik-Produktmarke der KASPER GmbH in Rielasingen-Worblingen am Bodensee. Der 1977 gegründete Familienbetrieb fertigt auf 2.500 m² Produktionsfläche bedruckbare Stoffabsorber, LED-integrierte Akustikpaneele und rahmenlose Wand-/Deckenlösungen. Die Produktreihen ALU LINE, FRAMELESS, LIGHTBOXX, MONO-LIT und ORION 8 decken Wand-, Decken-, Raumteiler- und Beleuchtungsanwendungen ab. Sämtliche Bezugsstoffe (akustikTex) sind nach Öko-Tex Standard 100 zertifiziert und nach DIN 4102 B1 / EN 13501-1 B-s1,d0 brandgeprüft. Akustikmesswerte wurden vom Fraunhofer-Institut für Bauphysik (IBP) nach DIN EN ISO 354 ermittelt (Messbericht S 10734-Alpha, 2014).
Beschreibung

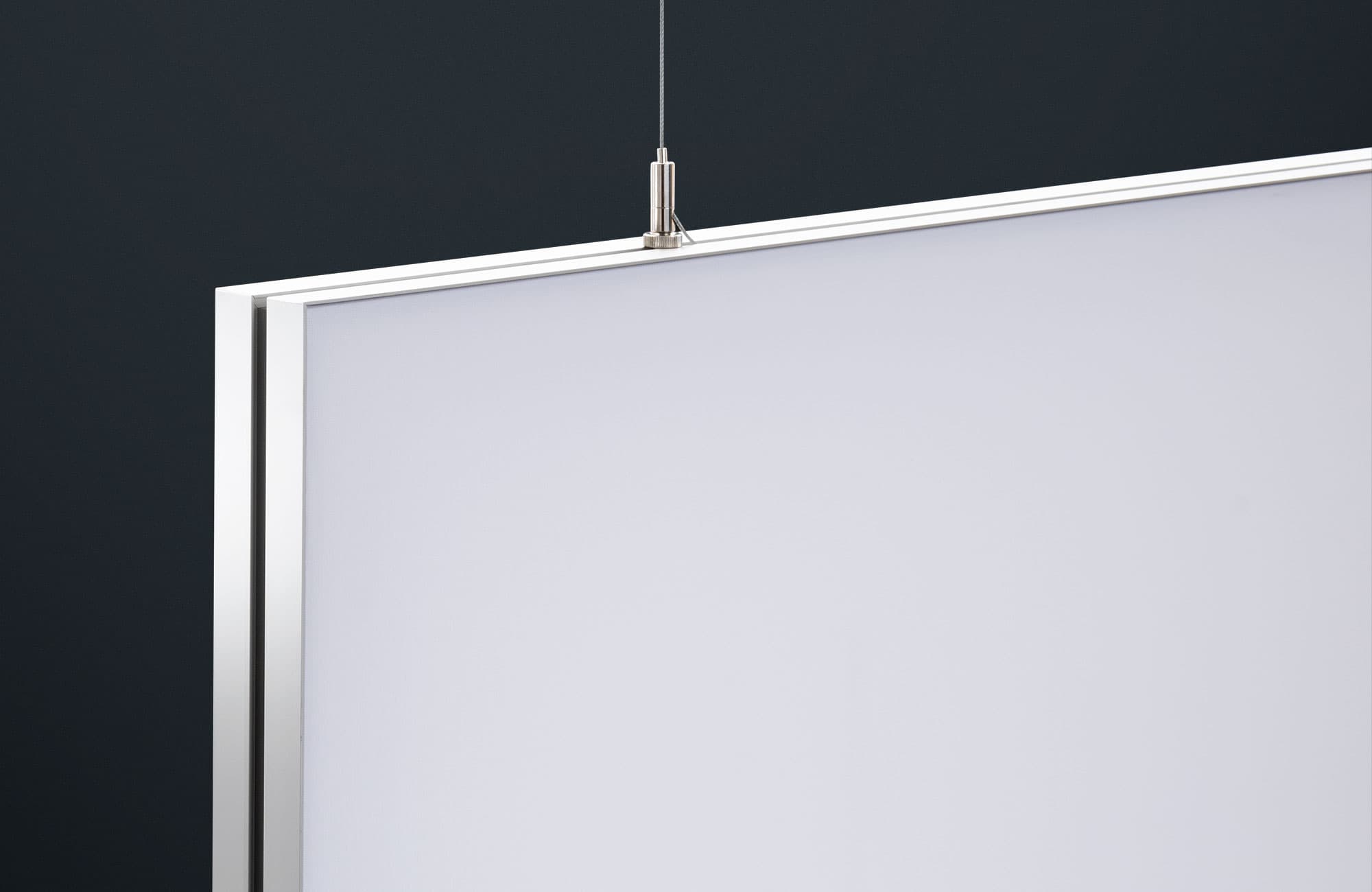

SKY VERTICAL ist ein vertikal abgehängter Raumteiler aus der ALU LINE von SCHALLSAUGER. Die freistehenden Module trennen Open-Space-Bereiche akustisch und schaffen eine halbtransparente, dezente Zonierung, ohne den offenen Charakter des Raumes aufzuheben. Beidseitige Schallabsorption: jede der 1000 × 2000 × 50 mm großen Stellwände absorbiert Schall auf beiden Seiten. Der akustikTex-Bezug (1 mm Polyestergewebe, 220 g/m²) ist individuell bedruckbar; der pulverbeschichtete Aluminiumrahmen ist in allen RAL-Farben verfügbar. Montage über Drahtseile mit Schraubkappe und Deckenbefestigern (Lieferumfang Drahtseilhalter mit Nutenstein für die Rahmen-Funktionsnut). Optional vertikal untereinander koppelbar.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum
Frequenzwerte
Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
Verfahren (354): Gemessen
Raumvolumen: 392 m³
Objektfläche: 4 m²
Messdatum (354): 17.09.2014
Prüfbericht: S 10734-Alpha (Anlage 6)
A_obj je Element (4 m² beidseitige Fläche).
Messwerte als Tabelle (1 Messung)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm Rahmen, 1 mm akustikTex-Bespannung · Vertikal abgehängter Raumteiler, freistehend gemessen · akustikTex (Polyestergewebe 220 g/m²) (Aobj, m²) | – | 0,70 | 0,70 | 0,90 | 1,10 | 1,40 | 1,60 | 2,00 | 2,40 | 2,80 | 3,00 | 3,20 | 3,50 | 3,60 | 3,50 | 3,60 | 3,50 | 3,50 | 3,50 |
