Plafotherm St Streckmetalldecke
αw 0,45–0,50Absorberklasse D
Hersteller
Lindner Group
Lindner Group, Arnstorf: Metalldecken, Heiz- und Kühldecken, Doppelböden, Wand- und Deckenbekleidungen und die Schallabsorber-Linie MUTE+.
Dokumente
Beschreibung

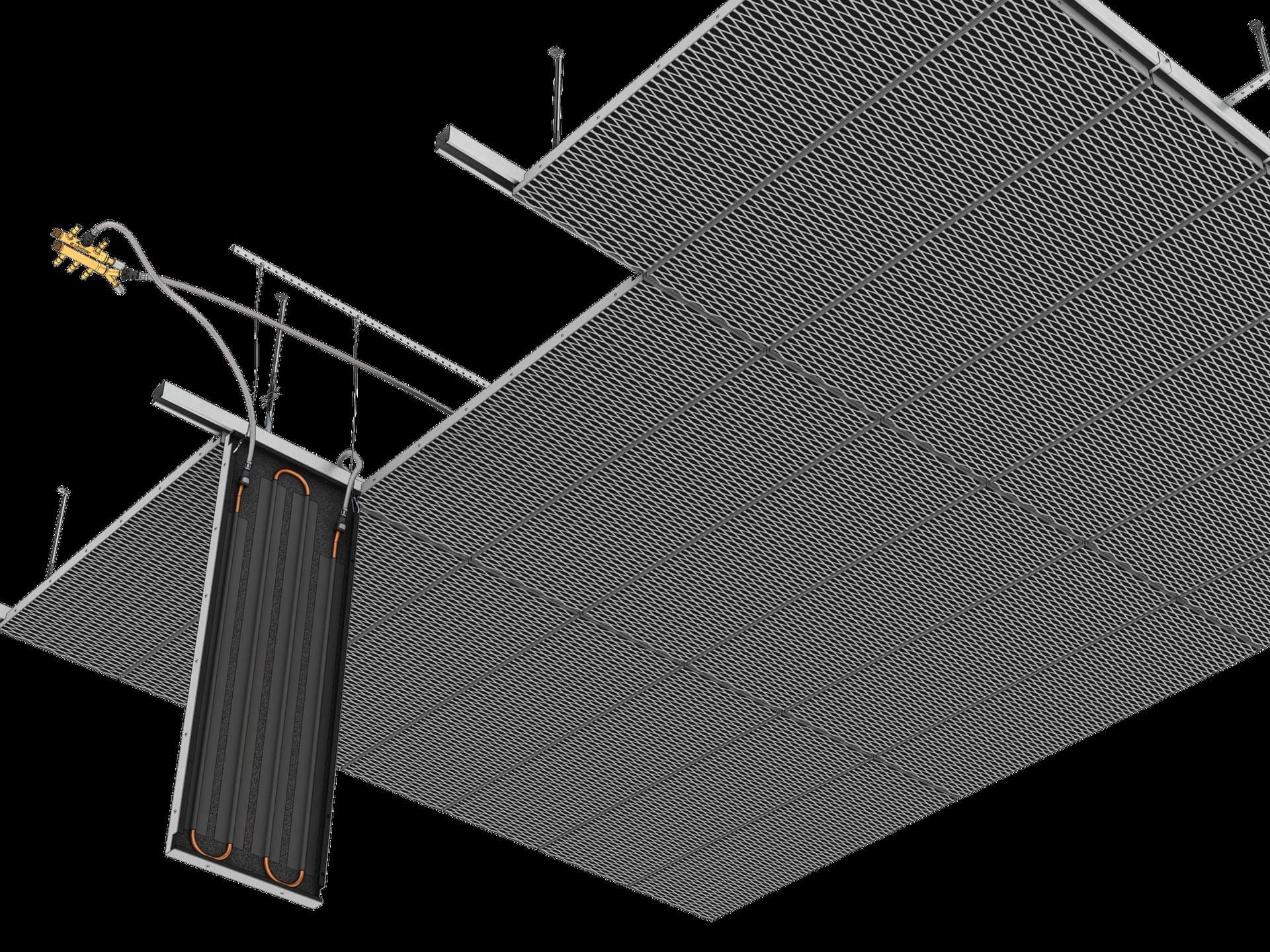

Streckmetall-Heiz- und Kühldecke. In die Streckmetallkassette ist ein perforiertes Blech mit Akustikvlies und rückseitigem Register eingelegt; die Absorption entsteht an diesem Blech. Mit dem Register Plafotherm Cu liegt die Nenn-Kühlleistung bei 96,60 W/m² und die Nenn-Heizleistung bei 122 W/m², mit umlaufend 150 mm offener Fuge bei 117 bzw. 129 W/m², jeweils bei 10 K nach EN 14240 und 15 K nach EN 14037:2003 und bezogen auf die aktive Fläche.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 2 Varianten
Frequenzwerte
Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Variante | Wert |
|---|---|---|
| Variante 2 | αw0,50 | |
| Variante 1 | αw0,45 |
Absorberklasse: D
Prüfbericht: M66 877/7
Messdatum: 30.11.2007
Absorber: 20 mm
Anwendung: mit Wärmeleitprofil
Abstand: 200 mm
Perforation: 16 x 11 x 1,5 x 1,0
Messwerte als Tabelle (2 Messungen)
| Aufbau | αw | Absorberklasse | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 x 11 x 1,5 x 1,0 · 200 mm · mit Wärmeleitprofil | 0,45 | D | 0,36 | 0,50 | 0,58 | 0,69 | 0,80 | 0,79 | 0,77 | 0,76 | 0,62 | 0,48 | 0,46 | 0,48 | 0,43 | 0,40 | 0,38 | 0,35 | 0,32 | 0,31 |
| 16 x 11 x 1,5 x 1,0 · 200 mm · mit Wärmeleitprofil | 0,50 | D | 0,39 | 0,56 | 0,68 | 0,76 | 0,84 | 0,82 | 0,77 | 0,76 | 0,63 | 0,55 | 0,55 | 0,53 | 0,49 | 0,45 | 0,41 | 0,38 | 0,36 | 0,35 |
Messwerte als Tabelle (2 Messungen)
