Plafotherm GK HEKDA

Name: Plafotherm GK HEKDA
Brand: Lindner Group

α_w 0,25–0,45Absorberklassen D, E

Decke

Mit kostenlosem Konto

Hersteller

Lindner Group

Lindner Group, Arnstorf: Metalldecken, Heiz- und Kühldecken, Doppelböden, Wand- und Deckenbekleidungen und die Schallabsorber-Linie MUTE+.

Alle Produkte des Herstellers Herstellerwebsite

Dokumente

Datenblatt

Beschreibung

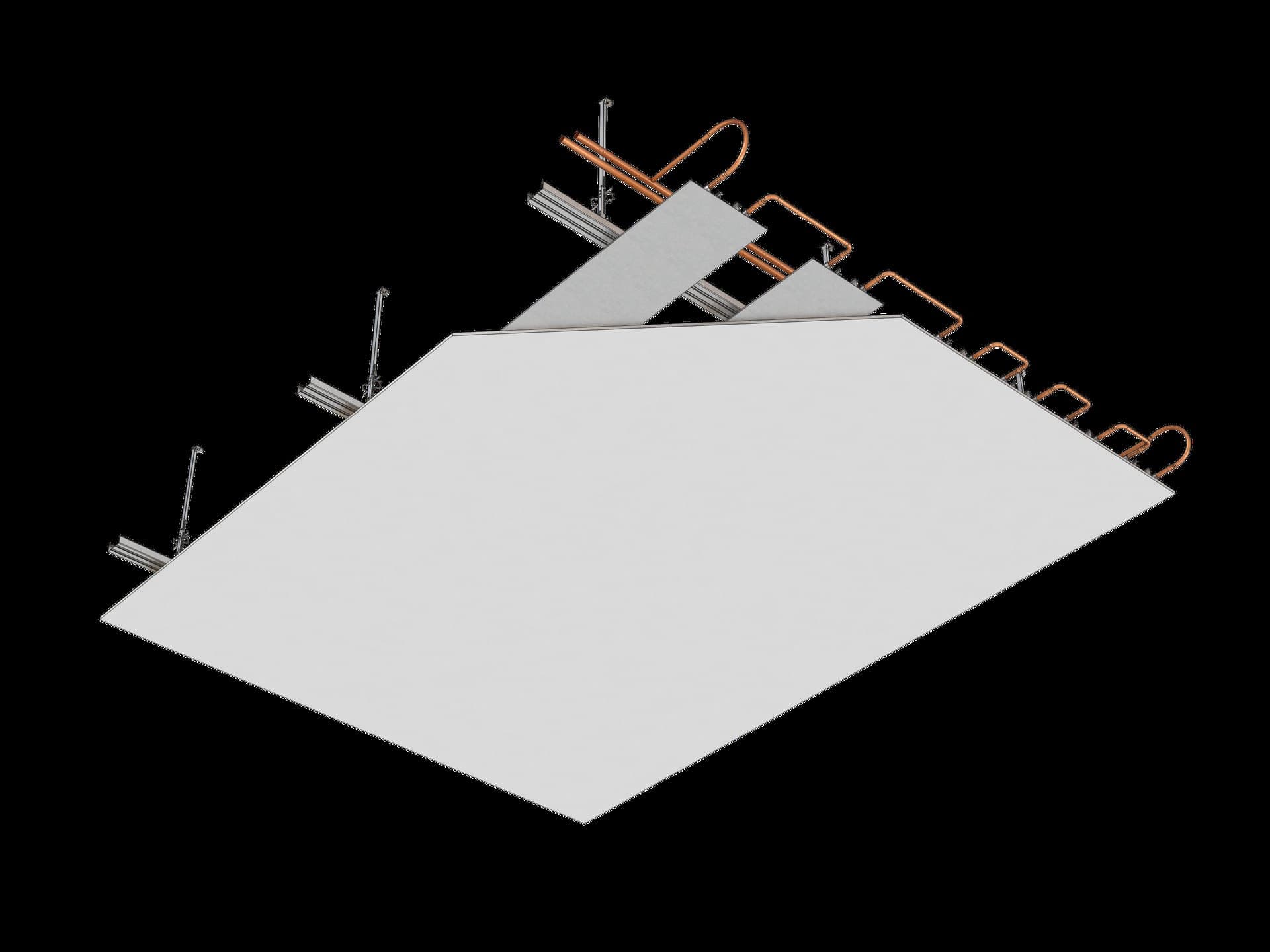

Gipskarton-Heiz- und Kühldecke mit Wärmeleitprofil als Feinrost. Lochbild und Achsabstand des Wärmeleitprofils bestimmen die Absorption. Nenn-Kühlleistung 81,70 bis 99,60 W/m² bei 10 K nach EN 14240, Nenn-Heizleistung 102 bis 108 W/m² bei 15 K nach EN 14037:2003, je nach Plattentyp und Randausbildung und bezogen auf die aktive Fläche.

Technische Daten

Material: Gipskartonplatte, hochverdichtet oder mit Graphitanteil

Oberfläche: fugenlos, glatt oder gelocht

Bis Baustoffklasse: A2-s1,d0

Messdaten

Schallabsorption

ISO 354 – Hallraum· 8 Varianten

α_w

0,45

Frequenzwerte

Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

		Wert
12-25 Q	Achsabstand 333 mm, mit Wärmeleitprofil	α_w0,45
8/18 Q	Wärmeleitprofil Feinrost, Achsabstand 333 mm	α_w0,45
8-18 R	Achsabstand 333 mm, mit Wärmeleitprofil	α_w0,40
12-25 R	Achsabstand 333 mm, mit Wärmeleitprofil	α_w0,40
8-18 Q	Achsabstand 260 mm, mit Wärmeleitprofil	α_w0,35
12-25 R	Achsabstand 260 mm, mit Wärmeleitprofil	α_w0,30
12-25 Q	Achsabstand 260 mm, mit Wärmeleitprofil	α_w0,30
8-18 R	Achsabstand 260 mm, mit Wärmeleitprofil	α_w0,25

Absorberklasse: D

Prüfbericht: H180228/A_rev00 (Messung H180228/A7a_rev00)

Messdatum: 06.03.2018

Abstand: 200 mm

Prüfanordnung: Achsabstand 333 mm, mit Wärmeleitprofil

Nutzungsbedingungen

Messwerte als Tabelle (8 Messungen)

Plafotherm GK HEKDA: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
Aufbau	α_w	Absorberklasse	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
8-18 R · 200 mm · Achsabstand 260 mm, mit Wärmeleitprofil	0,25	E	0,25	0,19	0,31	0,28	0,21	0,25	0,22	0,23	0,19	0,19	0,20	0,20	0,19	0,23	0,28	0,34	0,51	0,82
12-25 R · 200 mm · Achsabstand 260 mm, mit Wärmeleitprofil	0,30	D	0,42	0,43	0,46	0,39	0,40	0,41	0,32	0,35	0,29	0,27	0,24	0,25	0,23	0,23	0,28	0,36	0,56	0,81
8-18 R · 200 mm · Achsabstand 333 mm, mit Wärmeleitprofil	0,40	D	0,34	0,26	0,45	0,44	0,38	0,42	0,39	0,37	0,37	0,34	0,34	0,35	0,35	0,36	0,39	0,45	0,57	0,79
12-25 Q · 200 mm · Achsabstand 260 mm, mit Wärmeleitprofil	0,30	D	0,38	0,51	0,45	0,36	0,38	0,39	0,33	0,32	0,29	0,27	0,25	0,25	0,25	0,24	0,29	0,36	0,54	0,77
8-18 Q · 200 mm · Achsabstand 260 mm, mit Wärmeleitprofil	0,35	D	0,41	0,50	0,50	0,40	0,40	0,41	0,33	0,35	0,30	0,29	0,28	0,27	0,27	0,29	0,34	0,44	0,60	0,90
12-25 Q · 200 mm · Achsabstand 333 mm, mit Wärmeleitprofil	0,45	D	0,52	0,55	0,56	0,55	0,56	0,65	0,63	0,58	0,50	0,45	0,41	0,43	0,42	0,37	0,39	0,41	0,50	0,71
12-25 R · 200 mm · Achsabstand 333 mm, mit Wärmeleitprofil	0,40	D	0,52	0,50	0,57	0,54	0,50	0,58	0,54	0,53	0,45	0,41	0,38	0,41	0,37	0,35	0,38	0,44	0,56	0,76
8/18 Q · 200 mm · Wärmeleitprofil Feinrost, Achsabstand 333 mm	0,45	D	0,50	0,53	0,54	0,52	0,52	0,61	0,58	0,54	0,46	0,43	0,40	0,42	0,40	0,37	0,39	0,43	0,54	0,74

Messwerte als Tabelle (8 Messungen)

Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen

Stand: 22.10.2026

Nachhallzeit mit diesem Produkt berechnen
