Hersteller
Lindner Group
Lindner Group, Arnstorf: Metalldecken, Heiz- und Kühldecken, Doppelböden, Wand- und Deckenbekleidungen und die Schallabsorber-Linie MUTE+.
Dokumente
Plafotherm DS TAS Deckensegel
Beschreibung

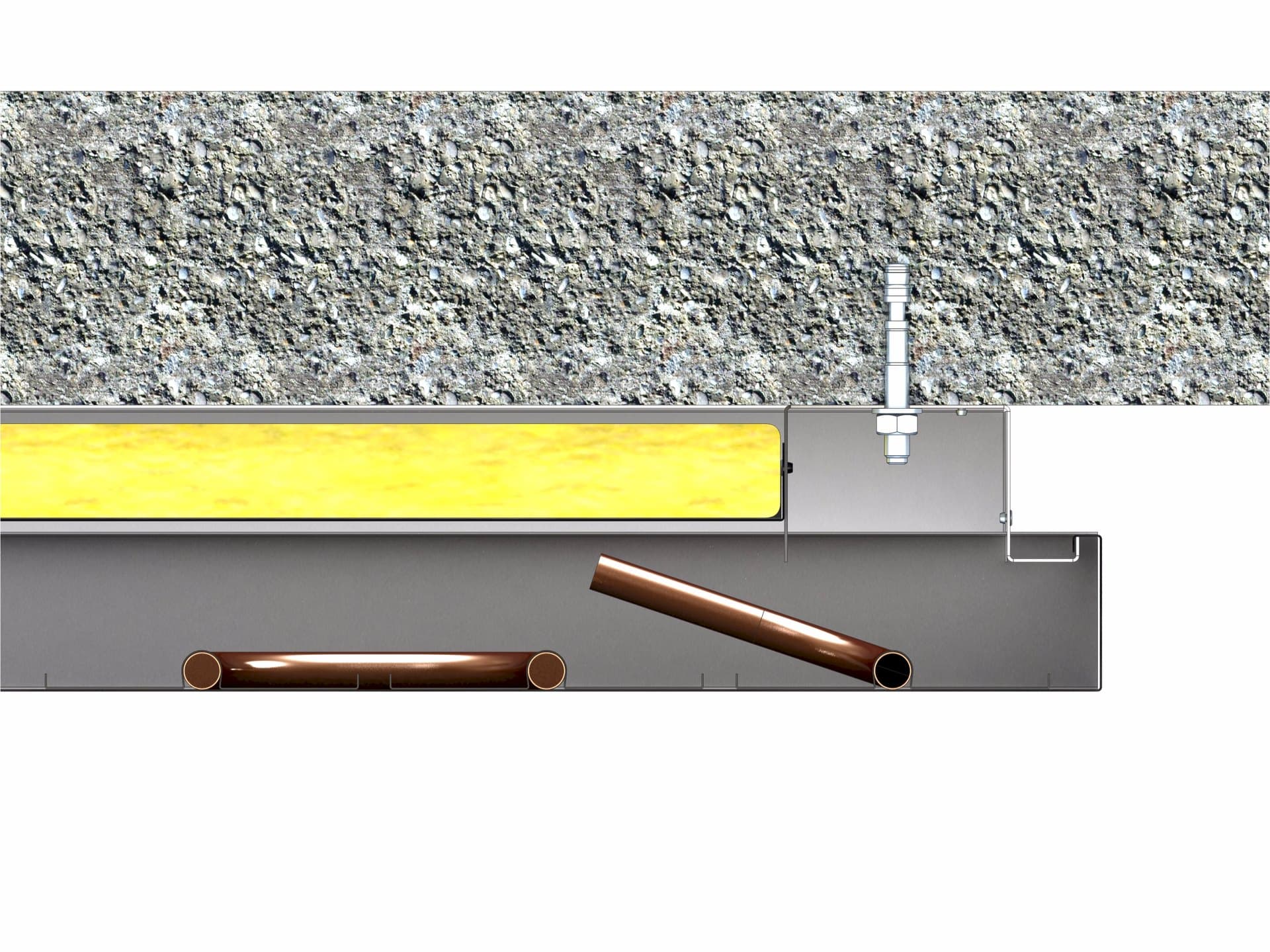

Hybrid-Heiz- und Kühldeckensegel für Gebäude mit nachträglicher Betonkernbewirtschaftung, mit Akustikvlies und optionaler Akustikeinlage. Hybridkühlleistung 152 W/m² bei 8 K, 50 Prozent Raumbelegungsgrad, 26 °C Raumluft, 18 °C Zuluft und 7,5 m³/hm² Zuluftmenge bezogen auf die Raumbruttofläche; die Betonkernbewirtschaftung liefert je nach Ausführung, Regelstrategie und Gebäudedynamik bis 40 W/m².
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 2 Varianten
Frequenzwerte
Aobj nach ISO 354 · Terzband (m²)
| f (Hz) | 100 | 125 | 160 | 200 | 250 | 315 |
|---|---|---|---|---|---|---|
| Aobj | 0.50 | 0.90 | 1.40 | 1.90 | 2.70 | 3.20 |
Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Wert |
|---|---|
| Aobj3.80m² | |
| Aobj3.40m² |
Prüfbericht: H 140522_5a
Messdatum: 2014-05-23
Absorber: 30 mm Insula A2
Anwendung: Segel 4000 x 900 mm, mit Wärmeleitprofil
Abstand: 86 mm
Perforation: Rg 1,6 - 13
Messwerte als Tabelle (2 Messungen)
| Aufbau | αw | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rg 1,6 - 13 · 86 mm · Segel 4000 x 900 mm, mit Wärmeleitprofil (Aobj, m²) | – | 0.50 | 0.70 | 1.00 | 1.40 | 2.10 | 2.60 | 2.60 | 3.10 | 3.40 | 3.40 | 3.40 | 3.10 | 2.80 | 2.30 | 2.00 | 1.90 | 1.80 | 1.70 |
| Rg 1,6 - 13 · 86 mm · Segel 4000 x 900 mm, mit Wärmeleitprofil (Aobj, m²) | – | 0.50 | 0.90 | 1.40 | 1.90 | 2.70 | 3.20 | 3.30 | 3.70 | 3.70 | 3.70 | 3.80 | 3.40 | 3.10 | 2.70 | 2.50 | 2.40 | 2.00 | 1.90 |
