Plafotherm DS Tabs Deckenelement

Aobj 1,10–1,18 m² bei 1 kHz

DeckeFreihängend
Mit kostenlosem Konto

Hersteller

Lindner Group

Lindner Group, Arnstorf: Metalldecken, Heiz- und Kühldecken, Doppelböden, Wand- und Deckenbekleidungen und die Schallabsorber-Linie MUTE+.

Alle Produkte des HerstellersHerstellerwebsite

Dokumente

BrandschutzDatenblatt Plafotherm DS Tabs 78Datenblatt Plafotherm DS Tabs 125

Beschreibung

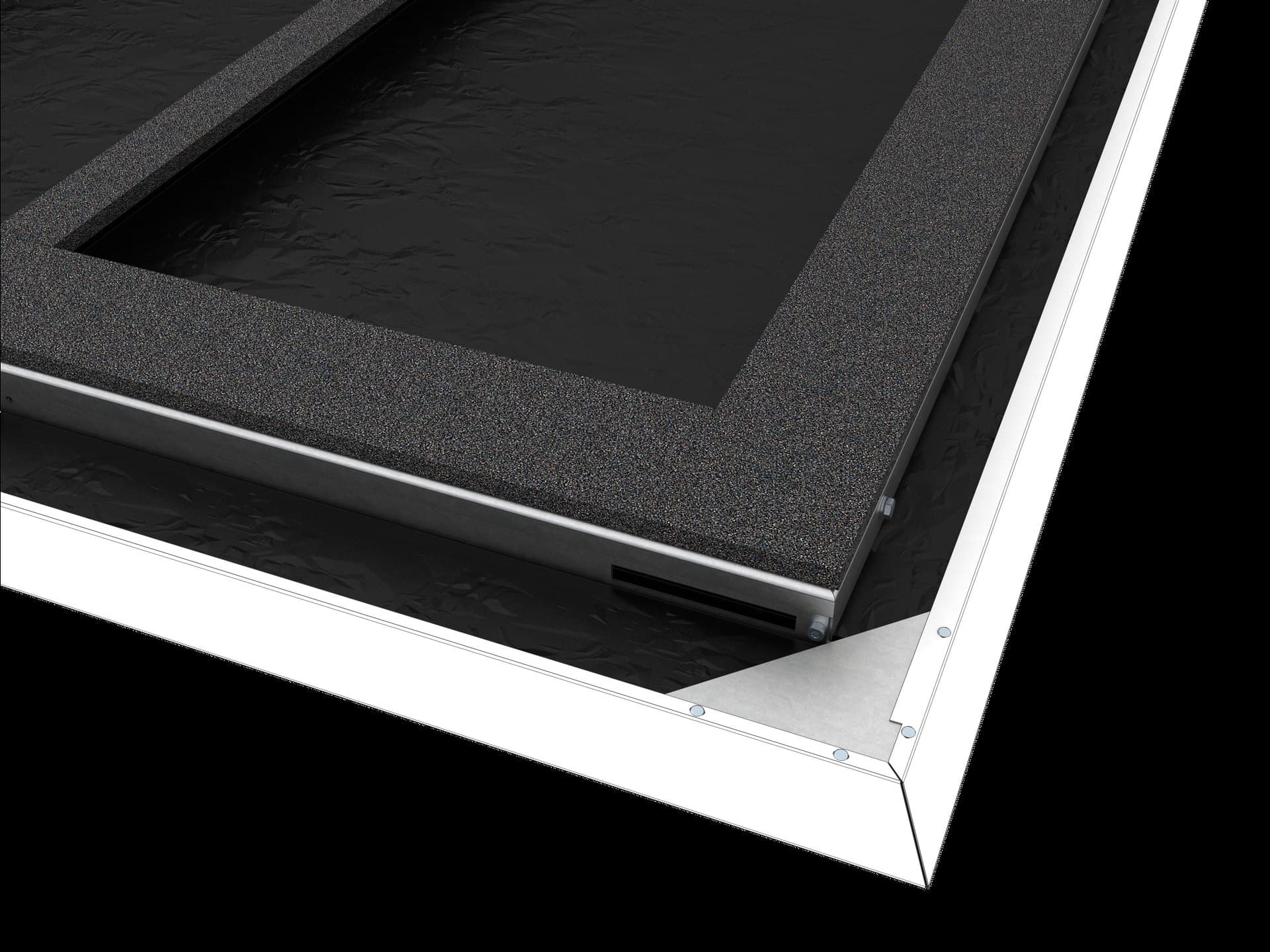

Metalldeckensegel für Gebäude mit Betonkernaktivierung, mit Akustikvlies und optionaler Akustikeinlage. Das Segel ist thermisch leitend mit der aktivierten Rohbetondecke verbunden. Der Wirkungsgrad liegt bei 94 bis 98 Prozent, wenn die Segelfläche 30 Prozent der Raumfläche einnimmt, und bei 90 bis 97 Prozent bei 50 Prozent Belegung.

Technische Daten

Material: verzinktes Stahlblech
Oberfläche: Pulverbeschichtung COLOURline, MOODline tiefmatt, ARTline Dekor, GRAPHICline Digitaldruck
Bis Baustoffklasse: A2-s1,d0
Zertifikate: CE nach EN 13964, EPD nach EN 15804, TAIM Technisches Handbuch Metalldecken

Messdaten

Schallabsorption

ISO 354 – Hallraum· 3 Varianten

Aobj
1,18 m²
bei 1 kHz

Frequenzwerte

Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

VergleichenWert
30 mm AcusticaAobj1,18m²
30 mm InsulaAobj1,11m²
40 mmAobj1,10m²

Anwendung: Segel 2000 x 1250 mm, mit Wärmeleitprofil

Abstand: 73 mm

Perforation: Rg 1,8 - 19

Absorber: 30 mm Acustica

Nutzungsbedingungen
Messwerte als Tabelle (3 Messungen)
Plafotherm DS Tabs Deckenelement: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
Aufbauαw100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
Rg 1,8 - 19 · 73 mm · Segel 2000 x 1250 mm, mit Wärmeleitprofil (Aobj, m²)–0,180,240,350,610,801,021,201,291,271,191,111,071,010,960,910,800,690,64
Rg 1,8 - 19 · 73 mm · Segel 2000 x 1250 mm, mit Wärmeleitprofil (Aobj, m²)–0,190,260,390,670,901,161,301,291,211,131,101,071,000,960,890,810,710,67
Rg 1,8 - 19 · 73 mm · Segel 2000 x 1250 mm, mit Wärmeleitprofil (Aobj, m²)–0,150,220,340,550,740,961,191,341,321,261,181,201,151,081,040,990,910,85
