Plafotherm DS Heiz-/Kühldeckensegel

Name: Plafotherm DS Heiz-/Kühldeckensegel
Brand: Lindner Group

EPD vorhanden

Beschreibung

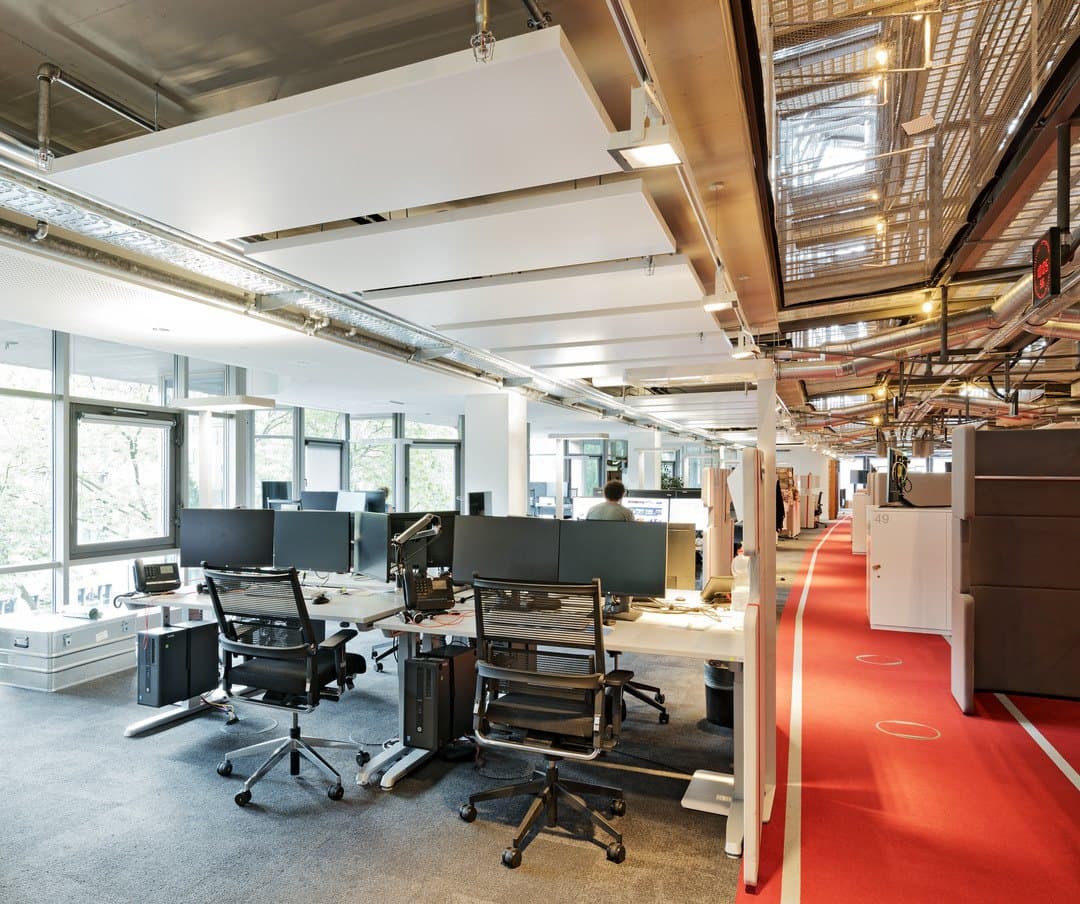

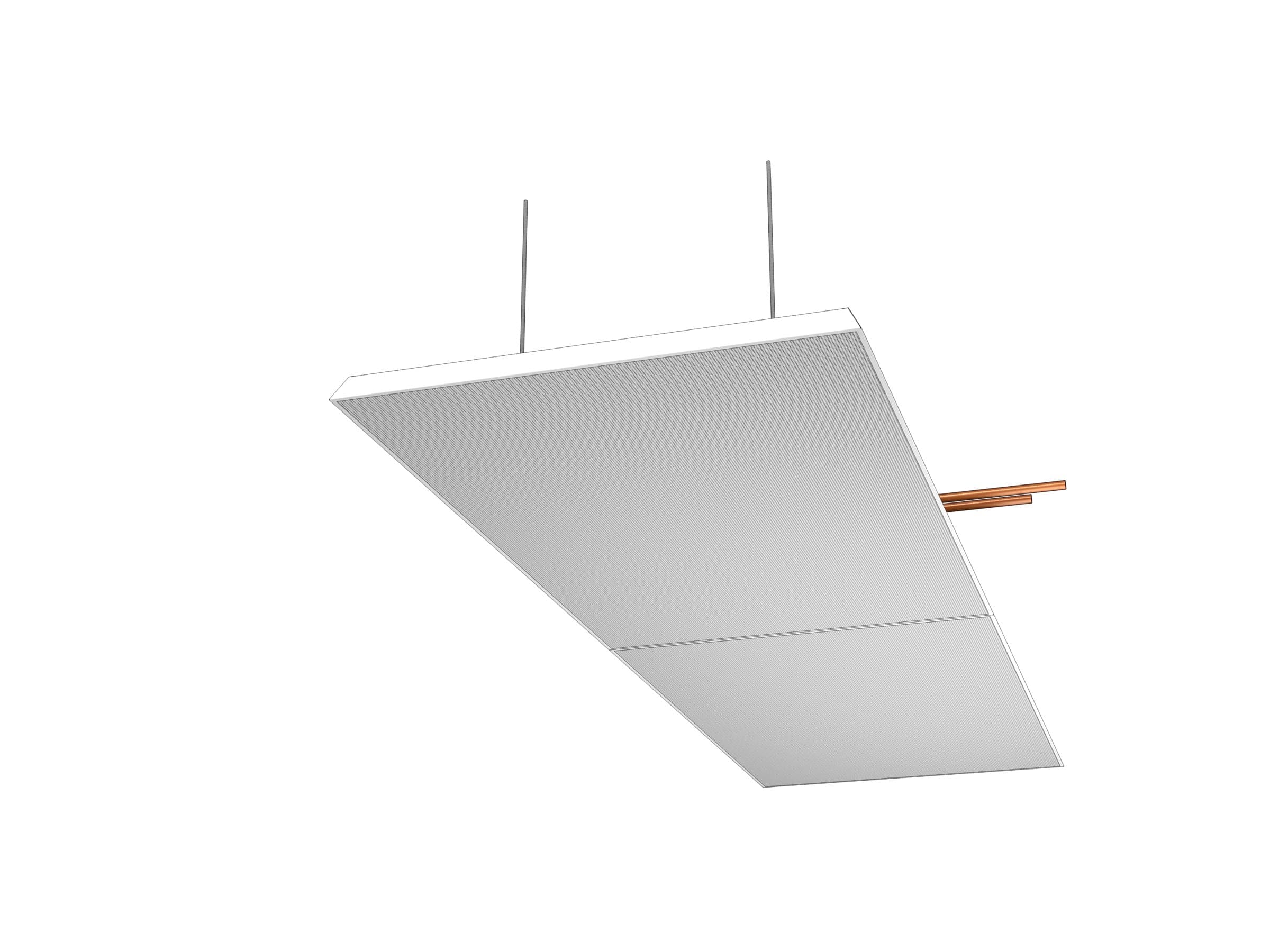

Frei abgehängtes Heiz- und Kühldeckensegel aus perforiertem Metall mit Akustikvlies und optionaler Akustikeinlage. Nenn-Kühlleistung 135 bis 139 W/m² bei 10 K nach EN 14240, Nenn-Heizleistung 163 bis 167 W/m² bei 15 K nach EN 14037:2003, je nach Register und bezogen auf die aktive Fläche. Recyclinganteil 45,8 Prozent (DS 320).

Technische Daten

Material: verzinktes Stahlblech

Oberfläche: Pulverbeschichtung COLOURline, MOODline tiefmatt, ARTline Dekor, GRAPHICline Digitaldruck

Bis Baustoffklasse: A2-s1,d0

Zertifikate: CE nach EN 13964, EPD nach EN 15804, FDES in der INIES-Datenbank, TAIM Technisches Handbuch Metalldecken, VOC-Emissionsklasse A+, Indoor Air Comfort Gold (Angaben aus dem Datenblatt DS 320)

Messdaten

Schallabsorption

ISO 354 – Hallraum· 24 Varianten

α_w

0.55

Frequenzwerte

α_p nach ISO 11654

f (Hz)	125	250	500	1k	2k	4k
α_p	0.20	0.60	0.75	0.60	0.50	0.40

Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

				Wert
BASICline Rg 2,5-16	250 mm	Segel 900 x 4000 mm	—	α_w0.55
Rg 1,8 - 19	250 mm	Segel 4950 x 900 mm, mit Wärmeleitprofil	20 mm	A_obj4.80m²
BASICline Rg 2,5-16	250 mm	Segel 900 x 4000 mm	40 mm umlaufend	A_obj3.60m²
BASICline Rg 2,5-16, glatter Rand	250 mm	Segel 900 x 4000 mm	40 mm längsseitig	A_obj3.30m²
Rg 2,5 - 16	400 mm	Segel 3500 x 900 mm, Wärmeleitprofil Akustik	—	A_obj2.70m²
Rv 2,0 - 20	200 mm	Segel 1725 x 1390 mm, mit Wärmeleitprofil	20 mm	A_obj2.30m²
Rg 0,8 - 5	200 mm	Segel 2400 x 1200 mm, mit Wärmeleitprofil	20 mm (20 % Belegung)	A_obj2.00m²
BASICline Rg 2,5-16	250 mm	Segel 900 x 2000 mm, 2 Stück	40 mm umlaufend	A_obj1.90m²
Rg 0,8 - 5 Crystal	200 mm	Segel 2045 x 1030 mm, mit Wärmeleitprofil	30 mm	A_obj1.70m²
Rg 0,8 - 5 Pixel	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	30 mm	A_obj1.70m²
Rg 0,8 - 5 Paper	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	30 mm	A_obj1.60m²
Rg 0,8 - 5	200 mm	Segel 2400 x 1200 mm, mit Wärmeleitprofil	—	A_obj1.50m²
Rg 0,8 - 5 Crystal	200 mm	Segel 2045 x 1030 mm, mit Wärmeleitprofil	30 mm (50 % Belegung)	A_obj1.40m²
Rg 3,0 - 20	200 mm	Segel 1100 x 1000 mm, Wärmeleitprofil Akustik	20 mm	A_obj1.30m²
Rg 0,8 - 5 Paper	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	30 mm (50 % Belegung)	A_obj1.30m²
Rg 0,8 - 5 Pixel	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	30 mm (50 % Belegung)	A_obj1.30m²
REGULARline Rg 0,8-5	200 mm	Segel 1070 x 1070 mm, 3 Stück	40 mm umlaufend	A_obj1.20m²
Rv 2,0 - 20	200 mm	Segel 1725 x 1390 mm, mit Wärmeleitprofil	—	A_obj1.10m²
Rg 3,0 - 20	200 mm	Segel 1100 x 1000 mm, Wärmeleitprofil Akustik	20 mm (30 % Belegung)	A_obj1.10m²
Rg 3,0 - 20	200 mm	Segel 1100 x 1000 mm, Wärmeleitprofil Akustik	—	A_obj0.90m²
REGULARline Rg 0,8-5	200 mm	Segel 1070 x 1070 mm, 3 Stück	40 mm längsseitig	A_obj0.90m²
Rg 0,8 - 5 Paper	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	—	A_obj0.60m²
Rg 0,8 - 5 Crystal	200 mm	Segel 2045 x 1030 mm, mit Wärmeleitprofil	—	A_obj0.60m²
Rg 0,8 - 5 Pixel	200 mm	Segel 2000 x 1000 mm, mit Wärmeleitprofil	—	A_obj0.60m²

Absorberklasse: D

Prüfbericht: H230911M1/1a

Messdatum: 2023-09-11

Nutzungsbedingungen

Messwerte als Tabelle (24 Messungen)

Plafotherm DS Heiz-/Kühldeckensegel: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
Aufbau	α_w	Absorberklasse	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
Rv 2,0 - 20 · 200 mm · Segel 1725 x 1390 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.30	0.30	0.70	1.00	1.40	1.70	1.80	1.80	1.70	1.30	1.10	1.30	1.20	1.10	1.20	1.10	1.10	1.00
Rv 2,0 - 20 · 200 mm · Segel 1725 x 1390 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.50	0.70	1.30	1.80	2.20	2.50	2.60	2.60	2.50	2.30	2.30	2.30	2.20	1.90	1.80	1.60	1.50	1.50
Rg 1,8 - 19 · 250 mm · Segel 4950 x 900 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	1.90	3.10	3.10	3.50	4.30	5.40	5.20	4.80	4.10	4.20	4.80	4.50	4.30	4.00	3.70	3.50	3.10	3.00
Rg 0,8 - 5 · 200 mm · Segel 2400 x 1200 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.50	0.70	1.10	1.60	2.10	2.30	2.30	2.20	2.10	2.00	2.00	1.90	1.80	1.80	1.70	1.80	1.90	2.10
Rg 0,8 - 5 · 200 mm · Segel 2400 x 1200 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.40	0.90	1.40	1.40	1.90	2.10	2.00	2.00	1.80	1.70	1.50	1.50	1.40	1.20	1.20	1.20	1.30	1.60
Rg 3,0 - 20 · 200 mm · Segel 1100 x 1000 mm, Wärmeleitprofil Akustik (A_obj, m²)	–	–	0.10	0.50	0.80	0.80	1.10	1.40	1.50	1.50	1.50	1.30	1.30	1.40	1.30	1.30	1.20	1.10	1.10	1.10
Rg 3,0 - 20 · 200 mm · Segel 1100 x 1000 mm, Wärmeleitprofil Akustik (A_obj, m²)	–	–	0.10	0.40	0.60	0.60	0.90	1.20	1.20	1.20	1.30	1.10	1.10	1.20	1.10	1.10	1.00	1.00	1.00	0.90
Rg 3,0 - 20 · 200 mm · Segel 1100 x 1000 mm, Wärmeleitprofil Akustik (A_obj, m²)	–	–	0.10	0.30	0.60	0.60	0.80	1.10	1.10	1.10	1.20	1.00	0.90	1.00	1.00	0.90	0.80	0.90	0.80	0.70
Rg 2,5 - 16 · 400 mm · Segel 3500 x 900 mm, Wärmeleitprofil Akustik (A_obj, m²)	–	–	0.60	1.90	2.80	2.50	2.90	2.80	2.60	2.40	2.80	2.60	2.70	2.80	2.70	2.50	2.30	2.20	1.90	1.80
Rg 0,8 - 5 Paper · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.30	0.60	1.30	1.70	1.60	1.80	1.80	1.70	1.60	1.50	1.60	1.60	1.50	1.50	1.40	1.30	1.30	1.30
Rg 0,8 - 5 Paper · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.10	0.20	0.80	0.90	0.90	0.90	0.90	0.80	0.70	0.60	0.60	0.70	0.70	0.70	0.70	0.60	0.60	0.70
Rg 0,8 - 5 Paper · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.20	0.50	1.10	1.20	1.20	1.40	1.60	1.40	1.40	1.20	1.30	1.30	1.30	1.40	1.30	1.30	1.20	1.40
Rg 0,8 - 5 Crystal · 200 mm · Segel 2045 x 1030 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.30	0.70	1.30	1.60	1.60	1.80	1.80	1.80	1.70	1.60	1.70	1.80	1.70	1.70	1.70	1.60	1.50	1.60
Rg 0,8 - 5 Crystal · 200 mm · Segel 2045 x 1030 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.10	0.30	0.90	0.90	0.80	0.90	0.80	0.70	0.70	0.60	0.60	0.70	0.70	0.80	0.80	0.80	0.80	1.00
Rg 0,8 - 5 Crystal · 200 mm · Segel 2045 x 1030 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.20	0.50	1.10	1.20	1.20	1.40	1.50	1.50	1.40	1.30	1.40	1.50	1.50	1.60	1.50	1.50	1.40	1.60
Rg 0,8 - 5 Pixel · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.20	0.60	1.20	1.50	1.50	1.60	1.80	1.70	1.70	1.50	1.70	1.60	1.60	1.60	1.60	1.50	1.40	1.50
Rg 0,8 - 5 Pixel · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.10	0.20	0.70	0.80	0.70	0.90	0.90	0.80	0.70	0.50	0.60	0.70	0.70	0.70	0.70	0.70	0.70	0.90
Rg 0,8 - 5 Pixel · 200 mm · Segel 2000 x 1000 mm, mit Wärmeleitprofil (A_obj, m²)	–	–	0.20	0.50	1.10	1.10	1.20	1.40	1.60	1.40	1.30	1.30	1.30	1.40	1.40	1.40	1.40	1.40	1.40	1.40
REGULARline Rg 0,8-5 · 200 mm · Segel 1070 x 1070 mm, 3 Stück (A_obj, m²)	–	–	0.10	0.20	0.70	0.70	0.80	0.90	1.00	0.90	0.90	0.80	0.90	0.90	0.90	0.80	0.70	0.70	0.60	0.70
REGULARline Rg 0,8-5 · 200 mm · Segel 1070 x 1070 mm, 3 Stück (A_obj, m²)	–	–	0.10	0.30	0.80	0.90	1.00	0.90	1.10	1.10	1.10	1.10	1.20	1.10	1.00	1.00	0.90	1.00	0.90	1.00
BASICline Rg 2,5-16 · 250 mm · Segel 900 x 4000 mm (A_obj, m²)	–	–	0.50	1.40	2.00	2.60	2.90	3.20	3.50	3.40	3.20	3.20	3.60	3.50	3.70	3.40	3.40	3.30	3.00	2.90
BASICline Rg 2,5-16 · 250 mm · Segel 900 x 2000 mm, 2 Stück (A_obj, m²)	–	–	0.30	0.70	1.10	1.30	1.60	1.80	1.70	1.70	1.70	1.70	1.90	1.90	1.90	1.80	1.80	1.60	1.60	1.60
BASICline Rg 2,5-16, glatter Rand · 250 mm · Segel 900 x 4000 mm (A_obj, m²)	–	–	0.50	1.30	1.90	2.60	2.80	3.20	3.30	3.40	3.20	3.00	3.30	3.30	3.20	2.90	2.60	2.30	2.10	1.70
BASICline Rg 2,5-16 · 250 mm · Segel 900 x 4000 mm	0.55	D	0.07	0.18	0.42	0.51	0.58	0.67	0.82	0.77	0.69	0.58	0.66	0.59	0.57	0.50	0.46	0.43	0.40	0.37
