Lamellendecke LMD-L

αw 0,40–0,75Absorberklassen C, D

Decke
Mit kostenlosem Konto

Hersteller

Lindner Group

Lindner Group, Arnstorf: Metalldecken, Heiz- und Kühldecken, Doppelböden, Wand- und Deckenbekleidungen und die Schallabsorber-Linie MUTE+.

Alle Produkte des HerstellersHerstellerwebsite

Dokumente

BrandschutzDatenblatt LMD-L 601Datenblatt LMD-L 607Datenblatt LMD-L 608Datenblatt LMD-L 609Datenblatt Akustikeinlage InsulaDatenblatt Akustikeinlage Acustica

Beschreibung

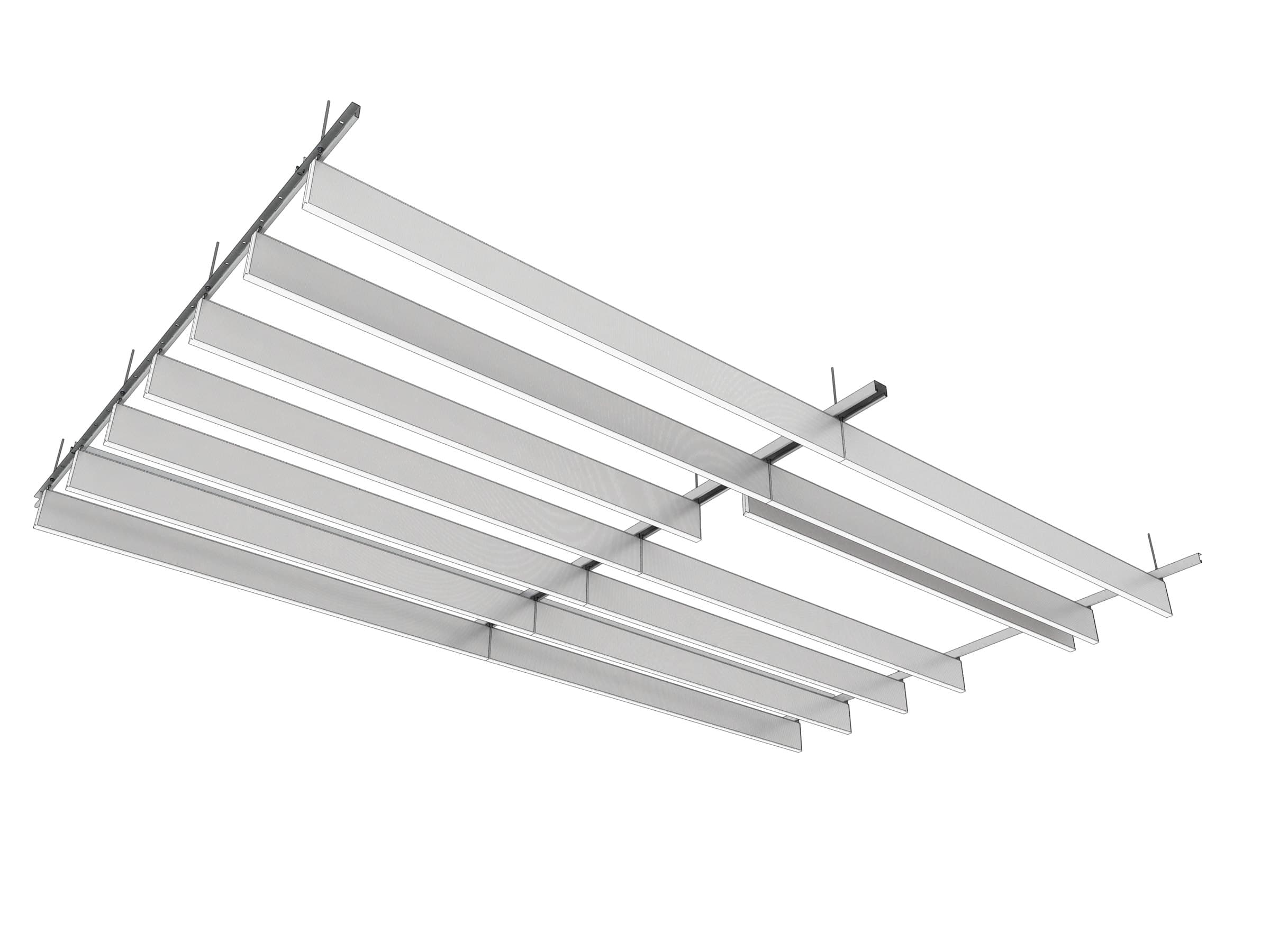

Offene Metalllamellendecke aus verzinktem Stahlblech. Lamellenbreite, Lamellenhöhe und Achsabstand bestimmen zusammen mit Akustikvlies und Einlage die Absorption. Recyclinganteil 24 Prozent.

Technische Daten

Material: verzinktes Stahlblech
Oberfläche: Pulverbeschichtung COLOURline, ARTline Dekor, MOODline tiefmatt (LMD-L 608)
Bis Baustoffklasse: A2-s1,d0
Zertifikate: CE nach EN 13964, EPD nach EN 15804, TAIM Technisches Handbuch Metalldecken, VOC-Emissionsklasse A+, Indoor Air Comfort Gold, Oeko-Tex Standard 100 (Akustikeinlage Acustica)

Messdaten

Schallabsorption

ISO 354 – Hallraum· 22 Varianten

αw
0,75

Frequenzwerte

Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

VergleichenWert
Rv 2,0 - 20515 mmLamelle 500 x 100 mm, Achsabstand 500 mmαw0,75
Rv 2,0 - 20515 mmLamelle 500 x 80 mm, Achsabstand 500 mmαw0,75
Rv 1,8 - 20310 mmLamelle 300 x 55 mm, Achsabstand 200 mmαw0,70
Rv 2,0 - 20515 mmLamelle 500 x 100 mm, Achsabstand 750 mmαw0,70
Rv 2,0 - 20300 mmLamelle 300 x 40 mm, Achsabstand 200 mmαw0,70
Rv 1,8 - 20310 mmLamelle 300 x 50 mm, Achsabstand 200 mmαw0,65
Rv 2,0 - 20515 mmLamelle 500 x 80 mm, Achsabstand 750 mmαw0,65
Rv 2,0 - 20247 mmLamelle 245 x 55 mm, Achsabstand 300 mmαw0,65

Absorberklasse: C

Prüfbericht: H200317/2c_rev00

Prüfanordnung: Lamelle 500 x 100 mm, Achsabstand 500 mm

Nutzungsbedingungen
Messwerte als Tabelle (22 Messungen)
Lamellendecke LMD-L: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
AufbauαwAbsorberklasse100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 30 mm, Achsabstand 300 mm0,50D0,100,260,320,320,400,400,400,390,440,490,590,650,700,720,690,680,690,69
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 30 mm, Achsabstand 600 mm0,40D0,070,200,220,250,340,360,330,330,340,350,400,430,480,480,480,480,500,51
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 35 mm, Achsabstand 300 mm0,55D0,040,220,390,500,470,460,420,390,480,600,730,750,770,750,730,710,690,67
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 35 mm, Achsabstand 600 mm0,50D0,040,150,270,400,410,420,400,360,430,460,520,540,540,540,520,510,480,47
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 55 mm, Achsabstand 600 mm0,50D0,060,240,360,490,500,510,490,460,480,510,550,530,540,500,470,430,390,37
Rv 1,8 - 20 · 180 mm · Lamelle 150 x 35 mm, Achsabstand 200 mm0,60C0,070,120,330,490,500,610,590,520,490,500,560,680,760,710,750,700,670,64
Rv 1,8 - 20 · 310 mm · Lamelle 300 x 50 mm, Achsabstand 200 mm0,65C0,270,400,550,490,480,440,440,560,760,900,820,890,860,800,800,790,780,75
Rv 1,8 - 20 · 310 mm · Lamelle 300 x 35 mm, Achsabstand 300 mm0,45D0,150,160,270,350,370,310,260,320,460,580,620,670,740,750,760,770,790,82
Rv 1,8 - 20 · 310 mm · Lamelle 300 x 55 mm, Achsabstand 200 mm0,70C0,210,520,840,600,570,470,430,550,760,860,760,840,820,800,780,780,780,76
Rv 1,8 - 20 · 310 mm · Lamelle 300 x 55 mm, Achsabstand 300 mm0,60C0,250,300,530,620,580,400,380,460,660,780,820,790,820,790,770,710,670,55
Rv 2,0 - 20 · 515 mm · Lamelle 500 x 100 mm, Achsabstand 750 mm0,70C0,560,520,550,350,390,590,670,780,760,770,720,700,640,640,660,670,710,79
Rv 2,0 - 20 · 515 mm · Lamelle 500 x 100 mm, Achsabstand 500 mm0,75C0,720,570,540,370,480,590,770,930,870,850,860,780,750,710,720,700,690,64
Rv 2,0 - 20 · 515 mm · Lamelle 500 x 80 mm, Achsabstand 750 mm0,65C0,470,430,500,320,380,520,620,740,760,770,760,690,680,660,630,610,580,61
Rv 2,0 - 20 · 515 mm · Lamelle 500 x 80 mm, Achsabstand 500 mm0,75C0,640,530,540,370,450,570,720,850,840,860,870,830,780,730,720,700,670,70
Rv 1,8 - 20 · 310 mm · Lamelle 300 x 35 mm, Achsabstand 200 mm0,55D0,210,210,410,440,420,390,340,410,560,700,690,790,780,780,840,840,840,84
Rv 2,0 - 20 · 247 mm · Lamelle 245 x 55 mm, Achsabstand 300 mm0,65C0,100,360,530,620,600,590,560,520,560,660,780,750,740,680,650,610,590,51
Rv 2,0 - 20 · 200 mm · Lamelle 200 x 40 mm, Achsabstand 600 mm0,50D–0,100,220,330,370,460,440,420,450,460,480,550,530,510,510,500,480,47
Rv 2,0 - 20 · 200 mm · Lamelle 200 x 40 mm, Achsabstand 300 mm0,60C–0,130,330,460,470,560,540,490,500,530,600,750,720,730,730,690,670,67
Rv 2,0 - 20 · 200 mm · Lamelle 200 x 40 mm, Achsabstand 200 mm0,65C0,110,170,410,540,510,610,580,510,490,540,720,840,810,790,820,800,780,73
Rv 2,0 - 20 · 300 mm · Lamelle 300 x 40 mm, Achsabstand 600 mm0,55D0,130,200,430,490,490,490,460,430,500,620,660,690,730,680,670,670,650,60
Rv 2,0 - 20 · 300 mm · Lamelle 300 x 40 mm, Achsabstand 300 mm0,65C0,170,270,550,540,530,460,450,510,650,790,850,870,910,870,890,900,850,81
Rv 2,0 - 20 · 300 mm · Lamelle 300 x 40 mm, Achsabstand 200 mm0,70C0,200,350,630,580,570,480,480,570,740,930,900,940,960,930,940,930,910,88
