Fural Deckensegel

Deckensegel

αw 0,35–1,00Absorberklassen A–D

EPD vorhandenDeckeFreihängend
Mit kostenlosem Konto

Hersteller

Fural Systeme in Metall GmbH

Fural stellt modulare Metalldeckensysteme mit hervorragenden akustischen Eigenschaften her. Alle Metalldecken sind Akustikdecken mit zusätzlichen Funktionen wie Brandschutz, Kühlen, Heizen, Hygiene oder Ballwurfsicherheit. Zertifiziert nach TAIM, mit EPD-Nachweisen für Stahl- und Aluminiumsysteme.

Alle Produkte des HerstellersHerstellerwebsite

Dokumente

EPD

Beschreibung

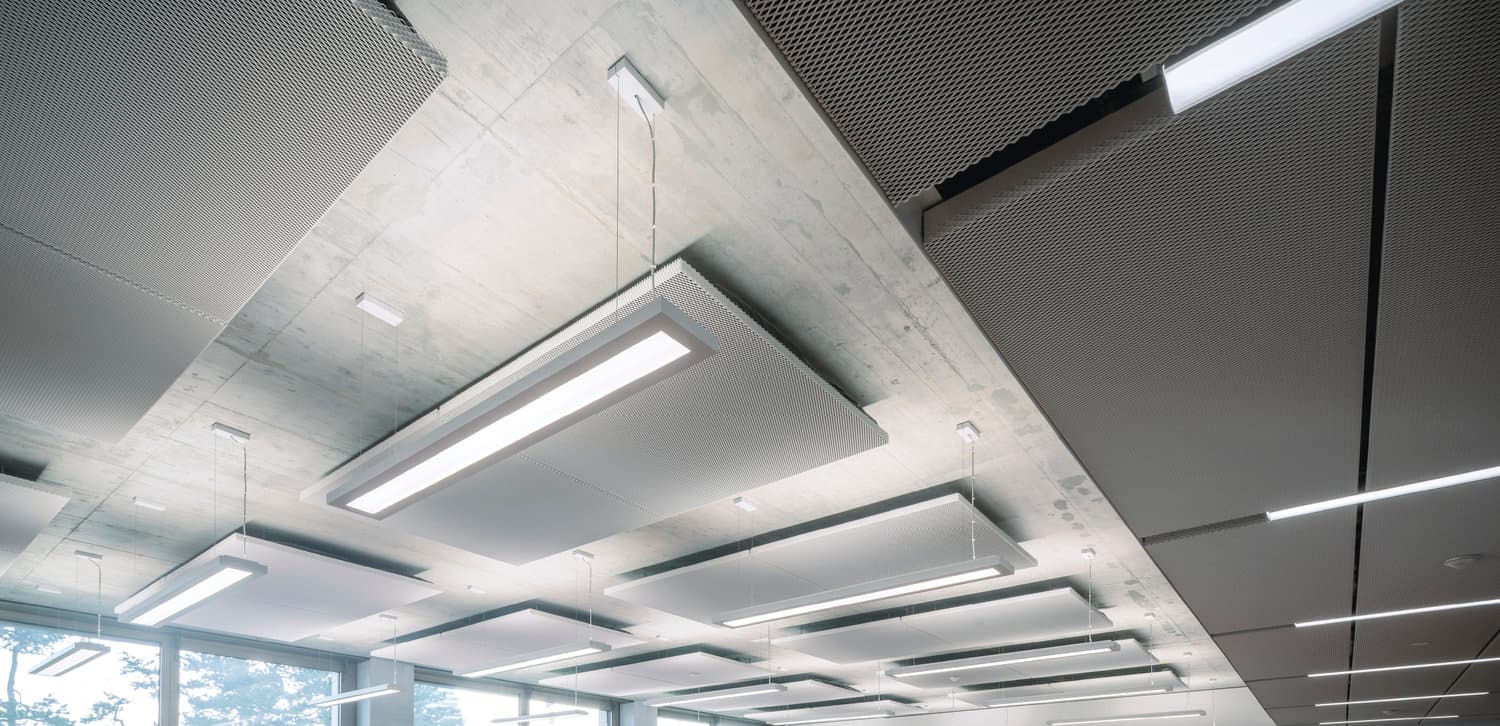

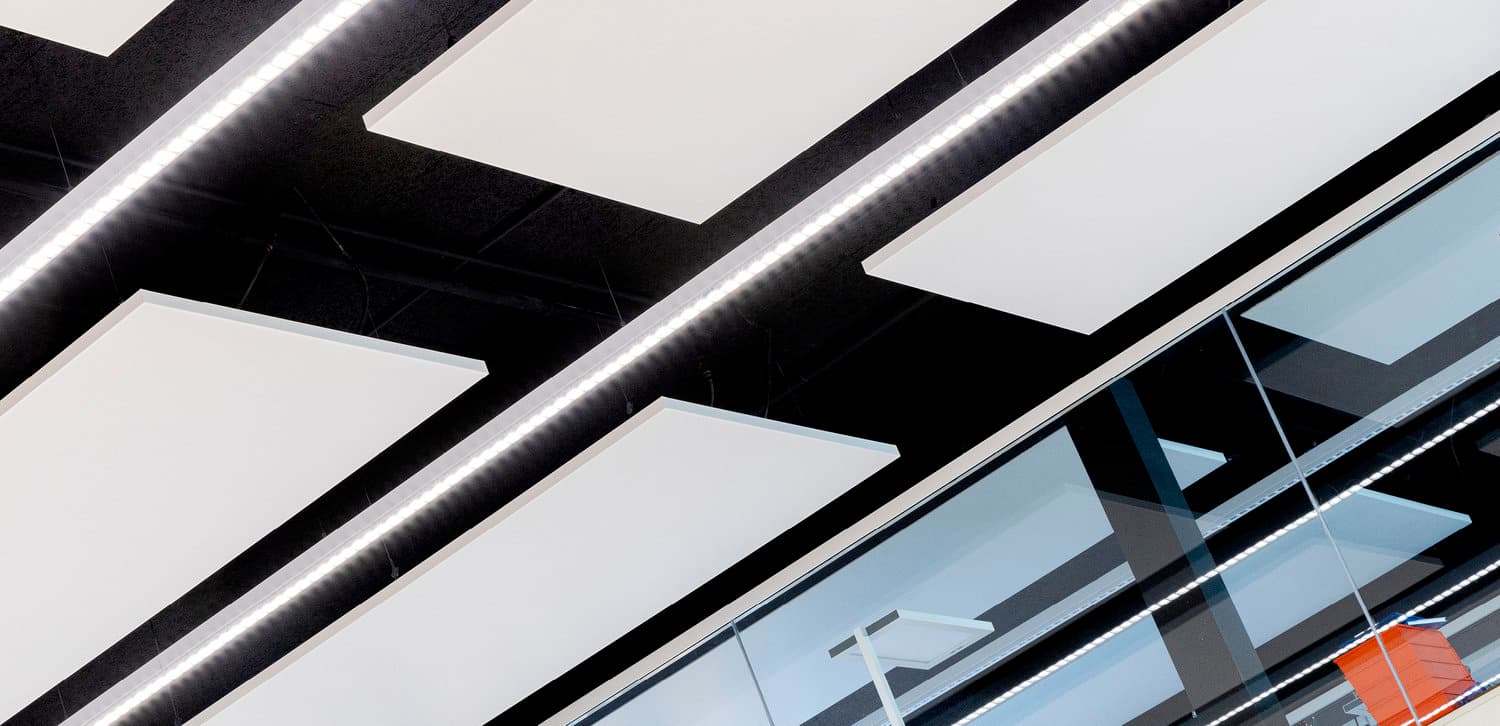

Frei hängendes Metalldeckensegel für flexible Raumakustik, einteilig oder mehrteilig ausführbar mit 55° oder 90° Kantung. Auch nachträglich installierbar, ohne Eingriff in die bestehende Beleuchtung. Kombinierbar mit Kühl- und Heizfunktion für die spätere Klima-Nachrüstung. Die Rohdecke bleibt sichtbar und revisionierbar. Verfügbare Formate: 2,88 m² (2,4x1,2 m), 3,45 m² (3x1,15 m), 1,35 m² (3x0,45 m), 2,70 m² (3x0,9 m), 4,05 m² (3x1,35 m), 2,88 m² (4,8x0,6 m), 3,60 m² (3x1,2 m), 1,96 m² (1,98 x 0,99 m).

Technische Daten

Material: Stahl verzinkt
Oberfläche: RAL 9010, Pulverbeschichtung 60–70 μm
Bis Baustoffklasse: A1 (DIN EN 13501-1)
Anwendung: Deckensegel (freigehängt)

Messdaten

Schallabsorption

ISO 354 – Hallraum· 46 Varianten

Perforation

Maße

Abstand/Hohlraum

Oberfläche

αw
1,00

Frequenzwerte

Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

VergleichenPerforationMaßeAbstand/HohlraumPrüfanordnungWert
Rv 1,6-20%2400 × 1200 mm200 mm Abhanghöhe50 mm Mineralwolle 100 kg/m³ in PE-Folieαw1,00
Rv 1,6-20%2400 × 1200 mm200 mm Abhanghöhe50 mm Mineralwolle 150 kg/m³ in PE-Folieαw1,00
Rg 2,5-16%2400 × 1200 mm200 mm Abhanghöhe50 mm Mineralwolle 150 kg/m³ in PE-Folieαw1,00
Rg 2,5-16%2400 × 1200 mm200 mm Abhanghöhe50 mm Mineralwolle 100 kg/m³ in PE-Folieαw1,00
Rg 2,5-16%3000 × 900 mm200 mm Abhanghöhe6 Stk 3000 x 50 mm Mineralwollestreifen 50 mm breit 57 kg/m³ in PE-Folie; Schmöle Akustikleitprofil 8 Rohrreihen, Belegungsgrad 62 %αw1,00
Rg 2,5-16%3000 × 1350 mm400 mm Abhanghöhe50 mm Mineralwollestreifen 50 mm breit 57 kg/m³ in PE-Folie; Schmöle Akustikleitprofil 12 Rohrreihen, Belegungsgrad 62 %αw1,00
P30-System3000 × 1200 mm200 mm Abhanghöhe30 mm Mineralwolle in PE 80 kg/m³αw1,00
P30-System3000 × 1200 mm400 mm Abhanghöhe30 mm Mineralwolle in PE 80 kg/m³αw1,00

Absorberklasse: A

Prüfbericht: M 61840/21

Institut: Müller-BBM

Abmessungen: 2,88 m²

Prüfanordnung: 50 mm Mineralwolle 100 kg/m³ in PE-Folie

Nutzungsbedingungen
Messwerte als Tabelle (46 Messungen)
Fural Deckensegel: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
AufbauαwAbsorberklasse100 Hz125 Hz160 Hz200 Hz250 Hz315 Hz400 Hz500 Hz630 Hz800 Hz1000 Hz1250 Hz1600 Hz2000 Hz2500 Hz3150 Hz4000 Hz5000 Hz
Rv 1,6-20% · 2400 × 1200 mm · 200 mm Abhanghöhe · ohne Auflage; Temperon-Kühlregister, zwei 14 mm Verteilerrohre, 14 29 mm Registerrohre, Belegungsgrad 30 % · mit Akustikvlies0,75C0,140,210,280,450,590,630,760,870,870,730,590,690,760,690,760,730,690,73
Rg 2,5-16% · 2400 × 1200 mm · 200 mm Abhanghöhe · ohne Auflage; Temperon-Kühlregister, zwei 14 mm Verteilerrohre, 14 29 mm Registerrohre, Belegungsgrad 30 % · mit Akustikvlies0,80B0,170,240,310,520,690,690,830,900,940,830,690,760,800,760,800,730,730,73
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · ohne Auflage; Kühlregister nachgebildet 2800x75, 12 Rohrreihen, 90 mm Raster, Belegungsgrad 73 % · mit Akustikvlies0,60C0,140,230,550,490,640,670,720,720,720,670,670,670,610,610,520,460,410,35
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · 13 Streifen 50x50x3000 mm Mineralwolle 44 kg/m³ in PE-Folie, 90 mm Abstand, längs zu Kühlregister, Belegungsgrad 57 %; Kühlregister nachgebildet 2800x75, 8 Rohrreihen, 145 mm Raster, Belegungsgrad 49 % · mit Akustikvlies0,95A0,290,430,840,871,191,161,191,281,131,101,071,011,010,930,870,810,750,72
Rv 1,6-20% · 2400 × 1200 mm · 200 mm Abhanghöhe · 50 mm Mineralwolle 100 kg/m³ in PE-Folie · mit Akustikvlies1,00A0,380,520,690,971,081,221,251,321,391,321,321,351,391,281,221,181,081,01
Rv 1,6-20% · 2400 × 1200 mm · 200 mm Abhanghöhe · 50 mm Mineralwolle 150 kg/m³ in PE-Folie · mit Akustikvlies1,00A0,350,560,831,011,221,251,321,351,321,351,391,391,391,351,281,221,181,04
Rg 2,5-16% · 2400 × 1200 mm · 200 mm Abhanghöhe · 50 mm Mineralwolle 150 kg/m³ in PE-Folie · mit Akustikvlies1,00A0,380,560,831,011,221,281,321,351,351,351,391,391,351,321,251,181,111,01
Rg 2,5-16% · 2400 × 1200 mm · 200 mm Abhanghöhe · 50 mm Mineralwolle 100 kg/m³ in PE-Folie · mit Akustikvlies1,00A0,380,560,690,971,081,221,251,371,391,321,321,351,391,251,221,150,970,90
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · 13 Streifen 50x50x3000 mm Mineralwolle 44 kg/m³ in PE-Folie, 90 mm Abstand, längs zu Kühlregister, Belegungsgrad 57 %; Kühlregister nachgestellt 2800x75, 12 Rohrreihen, 90 mm Raster, Belegungsgrad 73 % · mit Akustikvlies0,75C0,230,520,840,841,041,010,991,040,990,930,870,810,810,720,670,610,550,52
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · 34 Streifen 50x50x1150 mm Mineralwolle 44 kg/m³ in PE-Folie, 90 mm Abstand, quer zu Kühlregister, Belegungsgrad 57 %; Kühlregister nachgestellt 2800x75, 12 Rohrreihen, 90 mm Raster, Belegungsgrad 73 % · mit Akustikvlies0,75C0,290,520,840,781,070,960,991,041,010,960,900,840,840,750,670,610,550,49
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · 50 mm Mineralwolle 100 kg/m³ in PE-Folie; Kühlregister nachgestellt 2800x75, 12 Rohrreihen, 90 mm Raster, Belegungsgrad 73 % · mit Akustikvlies0,80B0,380,670,900,961,131,011,041,071,010,960,900,870,870,780,700,640,580,52
Rg 2,5-16% · 3000 × 450 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 4 Rohrreihen, Belegungsgrad 62 % · mit Akustikvlies0,80B0,150,220,300,670,741,040,961,041,040,890,810,960,890,810,740,670,590,52
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · 6 Stk 3000 x 50 mm Mineralwollestreifen 50 mm breit 57 kg/m³ in PE-Folie; Schmöle Akustikleitprofil 8 Rohrreihen, Belegungsgrad 62 % · mit Akustikvlies1,00A0,190,330,440,670,891,111,261,371,221,111,191,221,111,071,000,930,850,81
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 6 Rohrreihen, Belegungsgrad 46 % · mit Akustikvlies0,80B0,070,220,260,520,630,810,891,000,930,780,740,850,810,780,780,700,630,56
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 10 Rohrreihen, Belegungsgrad 77 % · mit Akustikvlies0,75C0,150,260,260,520,670,850,931,000,890,780,740,850,780,740,740,630,590,52
Rg 2,5-16% · 3000 × 1350 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 12 Rohrreihen, Belegungsgrad 62 % · mit Akustikvlies0,70C0,170,200,300,520,640,770,840,910,890,790,720,810,770,720,690,640,570,49
Rg 2,5-16% · 3000 × 1350 mm · 400 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 12 Rohrreihen, Belegungsgrad 62 % · mit Akustikvlies0,80B0,220,300,540,690,790,860,770,690,790,860,810,840,840,790,790,720,640,62
Rg 2,5-16% · 3000 × 1350 mm · 400 mm Abhanghöhe · 50 mm Mineralwollestreifen 50 mm breit 57 kg/m³ in PE-Folie; Schmöle Akustikleitprofil 12 Rohrreihen, Belegungsgrad 62 % · mit Akustikvlies1,00A0,250,420,620,810,910,990,890,961,141,191,211,231,191,111,091,040,960,86
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle Akustikleitprofil 12 Rohrreihen, Belegungsgrad 72 % · mit Akustikvlies0,75C0,120,200,290,460,610,780,870,900,870,810,720,780,750,700,700,610,580,55
Rg 2,5-16% · 3000 × 1150 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle WLP 12 Rohrreihen, Belegungsgrad 72 % · mit Akustikvlies0,60C0,090,230,320,430,580,720,780,750,750,700,670,700,640,610,550,490,430,38
Rg 2,5-16% · 2400 × 1200 mm · 50 mm Abhanghöhe · ohne Auflage · mit Akustikvlies0,35D0,070,100,070,100,100,170,210,310,420,590,690,800,870,900,900,800,630,56
Rg 2,5-16% · 2400 × 1200 mm · 200 mm Abhanghöhe · ohne Auflage · mit Akustikvlies0,75C0,100,240,210,420,490,660,730,830,830,760,630,690,760,730,760,730,690,66
Rg 2,5-16% · 4800 × 600 mm · 200 mm Abhanghöhe · ohne Auflage · mit Akustikvlies0,80B0,070,170,350,490,590,660,830,900,900,760,660,760,830,800,800,760,730,69
P30-System · 3000 × 1200 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle in PE 80 kg/m³ · ohne Vlies1,00A0,140,250,500,780,780,921,221,421,501,441,331,171,081,061,171,190,940,83
P30-System · 3000 × 1200 mm · 400 mm Abhanghöhe · 30 mm Mineralwolle in PE 80 kg/m³ · ohne Vlies1,00A0,140,280,690,830,780,891,141,251,501,611,471,281,191,251,331,391,110,94
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage; Schmöle WLP 3 Rohrreihen, 1780x70, 200 mm Raster, Belegungsgrad 14 % · mit Akustikvlies0,75C0,110,190,300,480,560,740,780,850,890,780,670,740,780,740,700,700,670,63
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · 7 Stk. Polyesterwolle-Streifen mit 2400x50x25, 80 kg/m³; Schmöle Akustikleitprofil 8 Rohrreihen, 2800x75 mm, 110 mm Raster, Belegungsgrad 62 % · mit Akustikvlies0,95A0,110,260,440,630,700,931,041,111,111,000,891,000,960,960,930,890,850,81
Rg 2,5-16% · 1980 × 990 mm · 105 mm Abhanghöhe · 100 mm Mineralwolle 50 kg/m³ in PE-Folie · mit Akustikvlies1,00A0,460,610,971,121,381,331,431,381,331,281,221,171,121,071,071,071,021,02
Rv 1,6-20% · 1980 × 990 mm · 105 mm Abhanghöhe · 3x Polyesterwolle 20 kg/m³, 40 + 30 + 30 mm · mit Akustikvlies1,00A0,510,560,710,920,971,021,021,021,021,071,071,071,020,920,920,920,820,77
Rg 2,5-16% · 3000 × 1350 mm · 200 mm Abhanghöhe · ohne Auflage · mit Akustikvlies0,75C0,070,170,270,420,540,670,790,860,890,770,640,740,810,770,810,790,770,72
Rd 1,5-22% · 3000 × 900 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle 20 kg/m³ in PE-Folie; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · ohne Vlies0,95A0,070,190,370,560,741,001,151,191,221,221,221,191,071,000,890,850,780,74
Rd 1,5-22% · 3000 × 900 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle 25 kg/m³ in PE-Folie; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies1,00A0,220,410,700,810,961,111,261,301,331,261,261,221,151,040,930,890,850,85
Rd 1,5-22% · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies0,65C0,070,220,330,480,590,700,810,890,850,740,630,700,700,630,630,560,480,48
Rd 1,8-21% · 3000 × 900 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle 45 kg/m³ in PE-Folie; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies1,00A0,150,370,700,810,891,071,261,261,301,331,301,261,191,040,930,890,850,81
Rd 1,5-22% · 3000 × 900 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle 45 kg/m³ in PE-Folie; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies1,00A0,220,370,670,780,931,111,261,301,331,331,331,261,191,070,960,930,890,78
22,0 x 12,0 x 2,0 x 1,5 · 3000 × 900 mm · 200 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,070,190,190,330,440,700,780,961,040,960,930,961,111,071,071,071,111,07
22,0 x 12,0 x 2,0 x 1,5 · 3000 × 1350 mm · 200 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,100,150,220,350,440,640,770,890,960,910,860,941,060,991,041,041,061,04
22,0 x 12,0 x 2,0 x 1,5 · 3000 × 900 mm · 400 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,110,260,370,560,630,780,670,630,780,961,001,111,151,191,191,191,221,22
Rg 0,7-4% · 3000 × 900 mm · 200 mm Abhanghöhe · 30 mm Mineralwolle 45 kg/m³ in PE-Folie; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies0,90A0,220,440,850,810,931,041,221,221,191,191,191,071,040,890,810,740,740,67
Rg 0,7-4% · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage; Kühlregister 2260x75, 8 Rohrreihen, Belegungsgrad 50 % · mit Akustikvlies0,60C0,110,260,410,560,590,740,780,810,780,670,630,670,670,590,560,480,410,41
Glatt · 3000 × 900 mm · 200 mm Abhanghöhe · 50 mm Polyesterwolle 40 kg/m³ · ohne Vlies0,50D0,220,440,700,740,810,890,810,780,700,630,520,560,520,440,410,370,370,37
Rg 2,5-16% · 3000 × 900 mm · 200 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,110,150,220,330,440,700,780,931,000,930,891,041,111,111,111,071,071,07
Rg 2,5-16% · 3000 × 900 mm · 600 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,150,330,440,560,520,520,590,780,810,961,041,191,261,261,261,261,371,30
Rg 2,5-16% · 3000 × 900 mm · 800 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,70C0,150,330,440,440,410,560,560,700,850,961,041,151,261,221,261,261,331,30
Rg 2,5-16% · 3000 × 900 mm · 400 mm Abhanghöhe · 20 mm Polyesterwolle 20 kg/m³ · ohne Vlies0,80B0,150,300,410,560,630,740,630,630,810,961,001,111,191,151,221,221,301,19
22,0 x 12,0 x 2,0 x 1,5 · 3000 × 900 mm · 200 mm Abhanghöhe · ohne Auflage · mit Akustikvlies0,55D0,070,110,190,260,330,520,560,670,670,560,410,560,560,480,560,590,590,52
