Hersteller

BVS Akustik

Die BVS Akustik GmbH & Co. KG aus Verl (Ostwestfalen) ist seit 1990 in der Möbelindustrie tätig und fertigt mit CNC-Sägen, speziell angefertigten Bohranlagen und einer eigenen Laseranlage individuelle Akustikplatten. Verarbeitet werden nahezu alle Plattenwerkstoffe: Massivholz, Furnier-, Verbund- und Dekorplatten, jeweils zugeschnitten, kantenbearbeitet und lackiert nach Kundenwunsch. Das Programm umfasst gebohrte (AKUSTIbohr), mikroperforierte (AKUSTIpur), geschlitzte (AKUSTIpan) und schallabsorbierende Trennwand-Elemente (AKUSTItrenn), jeweils in zahlreichen Lochbildern und Aufbauhöhen. Die Elemente sind in den Brandschutzklassen B1 und B2 lieferbar und für Sporthallen mit zertifizierter Ballwurfsicherheit erhältlich. Referenzen finden sich unter anderem an der Princeton University, der NYU und in der Emser Therme.

Alle Produkte des Herstellers Herstellerwebsite

Dokumente

Prospekt Verarbeitungsrichtlinie Datenblatt (Messresultate)Zertifikat (formaldehydfrei, NAF)FSC-Zertifikat (GFA-COC-005281, bis 30.06.2031)

Messbericht auf Anfrage

AKUSTIpan Akustikpaneel

Name: AKUSTIpan Akustikpaneel
Brand: BVS Akustik

AKUSTIpan

WandDecke

Beschreibung

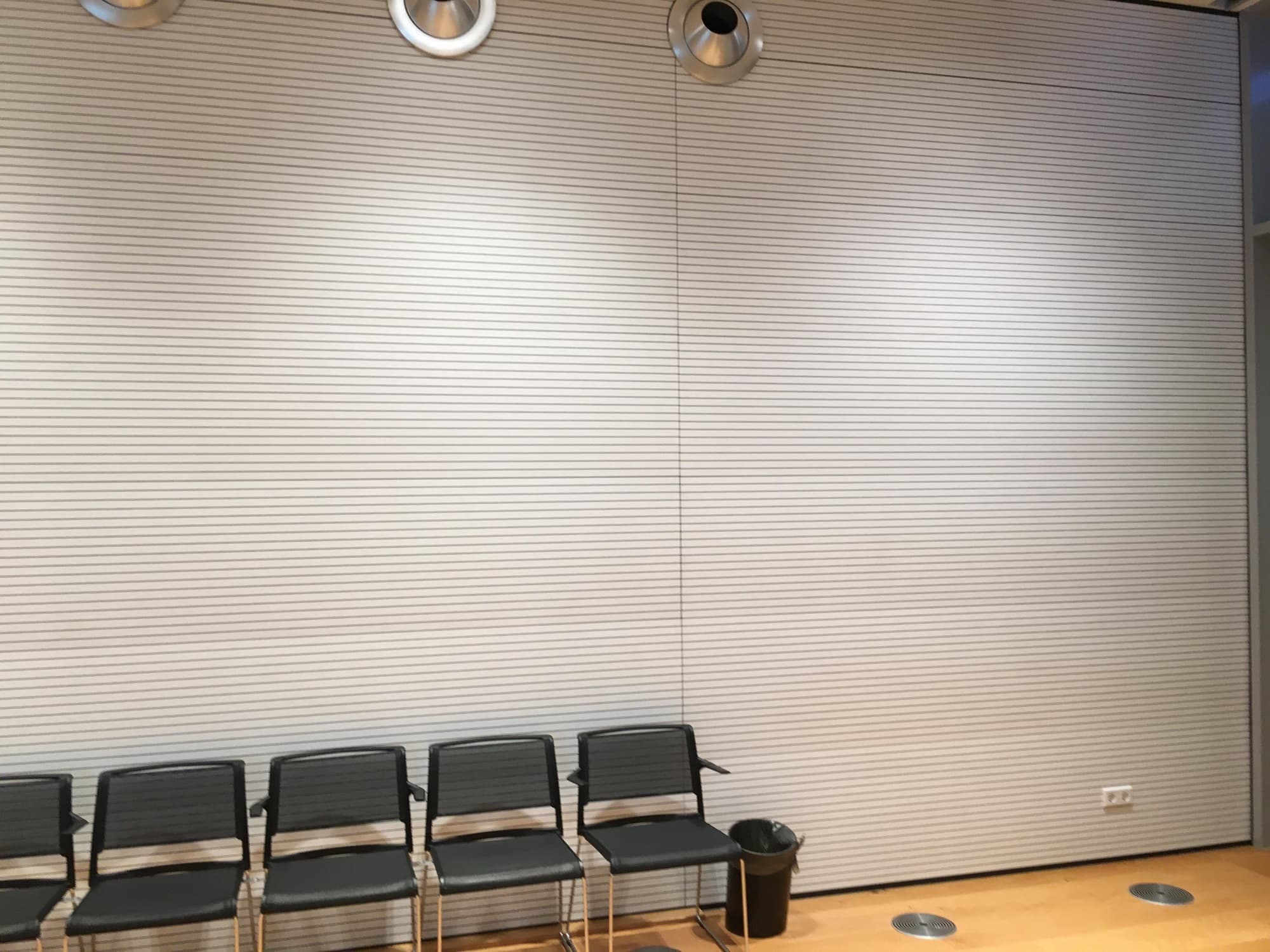

AKUSTIpan ist das geschlitzte Akustikpaneel von BVS: ein Paneel mit rückseitiger Fräsung, dessen Sichtseite eine feine Schlitzung trägt und das in edlen Massivhölzern, melaminharzbeschichteten Oberflächen sowie in RAL- und NCS-Farbtönen gefertigt wird. Die Paneele sind 2050 bis 4080 mm lang und 128, 160 oder 192 mm breit und werden im 16er- oder 32er-Raster geschlitzt, wobei eine ungleichmäßige Schlitzung den Moiré-Effekt minimiert. Über Abstände und Breiten der Schlitze lässt sich das akustische Verhalten ohne Aufpreis anpassen, die Rückseite ist optional mit Akustikvlies ausgestattet. Die Variante VB zeigt ein durchgängiges Linienmuster mit verdeckter Schlitzung, die Montage mit Nut und Feder ergibt eine nahtlose Endlosoptik. Zu- und Ausschnitte sowie Balkenintegrationen sind vor Ort möglich, das Material ist schadstoffarm nach NAF. Akustisch wirkt das Paneel erst durch das Zusammenspiel der Schlitzung mit dem dahinterliegenden Aufbau aus optionalem Akustikvlies und Hohlraum, das auftreffende Schallenergie in einem definierten Frequenzbereich in Wärme umwandelt. Der Absorptionsgrad wird im Hallraum gemäß EN ISO 354 ermittelt und nach EN ISO 11654 bewertet, für die Auslegung ist neben dem Einzahlwert die gesamte Terzband-Kurve maßgeblich und nicht der einzelne Kennwert.

Technische Daten

Material: Massivholz- oder plattenbasiertes Paneel; Oberflächen in edlen Massivhölzern, melaminharzbeschichtet sowie in RAL- und NCS-Farbtönen

Bis Baustoffklasse: A2, B1 und B2 nach DIN 4102 / DIN EN 13501-1

Anwendung: Wand- und Deckenverkleidung, auch im Bestand und Altbau; passgenaue Zuschnitte und Balkenintegrationen

Messdaten

Schallabsorption

ISO 354 – Hallraum· 9 Varianten

Lochbild wählen

α_w

0.80

Frequenzwerte

α_p nach ISO 11654

f (Hz)	125	250	500	1k	2k	4k
α_p	0.40	0.70	0.80	0.85	0.95	0.65

Dauerhaft kostenlosen Account erstellen — Auf Frequenzbänder, Varianten und Export zugreifen.

Kostenlos. Kein Passwort nötig.

Absorberklasse: B

Prüfbericht: 12648

Institut: Swisscom (Schweiz) AG, Test Laboratory STS 121

Messdatum: 2008-05-06

Anwendung: 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt

Abstand: h=190 mm · 144 mm Luftspalt

Perforation: 13/3 VB

Nutzungsbedingungen

Messwerte als Tabelle (9 Messungen)

AKUSTIpan Akustikpaneel: Schallabsorptionsgrad αs nach ISO 354 je Frequenz und Prüfaufbau
Aufbau	α_w	Absorberklasse	100 Hz	125 Hz	160 Hz	200 Hz	250 Hz	315 Hz	400 Hz	500 Hz	630 Hz	800 Hz	1000 Hz	1250 Hz	1600 Hz	2000 Hz	2500 Hz	3150 Hz	4000 Hz	5000 Hz
13/3 VB · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.80	B	0.30	0.42	0.48	0.69	0.69	0.74	0.78	0.83	0.81	0.81	0.84	0.86	0.90	0.96	0.95	0.80	0.70	0.51
13/3 VB (K) · h=190 mm · mit 30 mm Dämmung · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.75	C	0.32	0.46	0.59	0.71	0.70	0.74	0.79	0.85	0.82	0.77	0.82	0.85	0.86	0.81	0.75	0.61	0.50	0.46
14/2 VB · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.75	C	0.30	0.43	0.52	0.75	0.73	0.78	0.82	0.83	0.81	0.81	0.83	0.87	0.94	0.93	0.82	0.64	0.56	0.45
20/4 VB · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.65	C	0.32	0.45	0.53	0.59	0.58	0.60	0.60	0.65	0.63	0.61	0.63	0.65	0.69	0.68	0.64	0.55	0.45	0.42
28/4 VB · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.55	D	0.29	0.43	0.48	0.49	0.48	0.48	0.52	0.53	0.53	0.51	0.55	0.60	0.63	0.61	0.60	0.52	0.41	0.38
29/3 · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.45	D	0.33	0.43	0.47	0.44	0.42	0.40	0.41	0.38	0.38	0.37	0.39	0.42	0.43	0.44	0.48	0.50	0.45	0.42
30/2 · h=190 mm · 144 mm Luftspalt · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.45	D	0.32	0.43	0.48	0.45	0.43	0.41	0.43	0.41	0.40	0.39	0.41	0.42	0.44	0.44	0.46	0.47	0.43	0.37
5/3 VB (R13/3) · h=190 mm · mit 30 mm Dämmung · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.70	C	0.33	0.49	0.55	0.61	0.60	0.60	0.65	0.67	0.66	0.64	0.66	0.70	0.72	0.72	0.77	0.77	0.80	0.69
6/2 VB (R13/3) · h=190 mm · mit 30 mm Dämmung · 16 mm Materialdicke, Akustikvlies, 30 mm Isolation, 144 mm Luftspalt	0.75	C	0.31	0.46	0.56	0.70	0.68	0.72	0.78	0.83	0.82	0.78	0.82	0.86	0.87	0.79	0.74	0.61	0.50	0.51

Messwerte als Tabelle (9 Messungen)

Auf Frequenzbänder, Varianten und Export zugreifen. Dauerhaft kostenlosen Account erstellen

Stand: 08.09.2026
