B11 Rotary Wall
Rotary Wall
αw 0,95Absorberklasse A
Hersteller
B11
B11 entwickelt und fertigt im bayerischen Edling leichte, freistehende und abgehängte raumakustische Objekte. Gegründet 2011 von Dirk Huber, steht die Marke für gestalterisch eigenständige Akustiklösungen „made in Bayern“. Das Kernsortiment basiert auf Melaminharzschaum (Basotect) mit textiler Bespannung (Camira Nexus/Lucia): die Akustiksäule TOWER OF SILENCE, der Würfel CUBE, der quadratische WING, die drehbare ROTARY WALL und das abgehängte Raumtrennelement FLYING WALL. Ergänzend bietet B11 eine PET-Linie aus recyceltem ARCHISONIC Felt (Impact Acoustic) sowie das durchgefärbte WING UNICOLOR. Die Schallabsorption ist je Produkt belegt – über akkreditierte Messungen (Müller-BBM, Universität Stuttgart) oder Hersteller-Datenblätter; freistehende Einzelobjekte als äquivalente Absorptionsfläche A pro Objekt.
Dokumente
Beschreibung

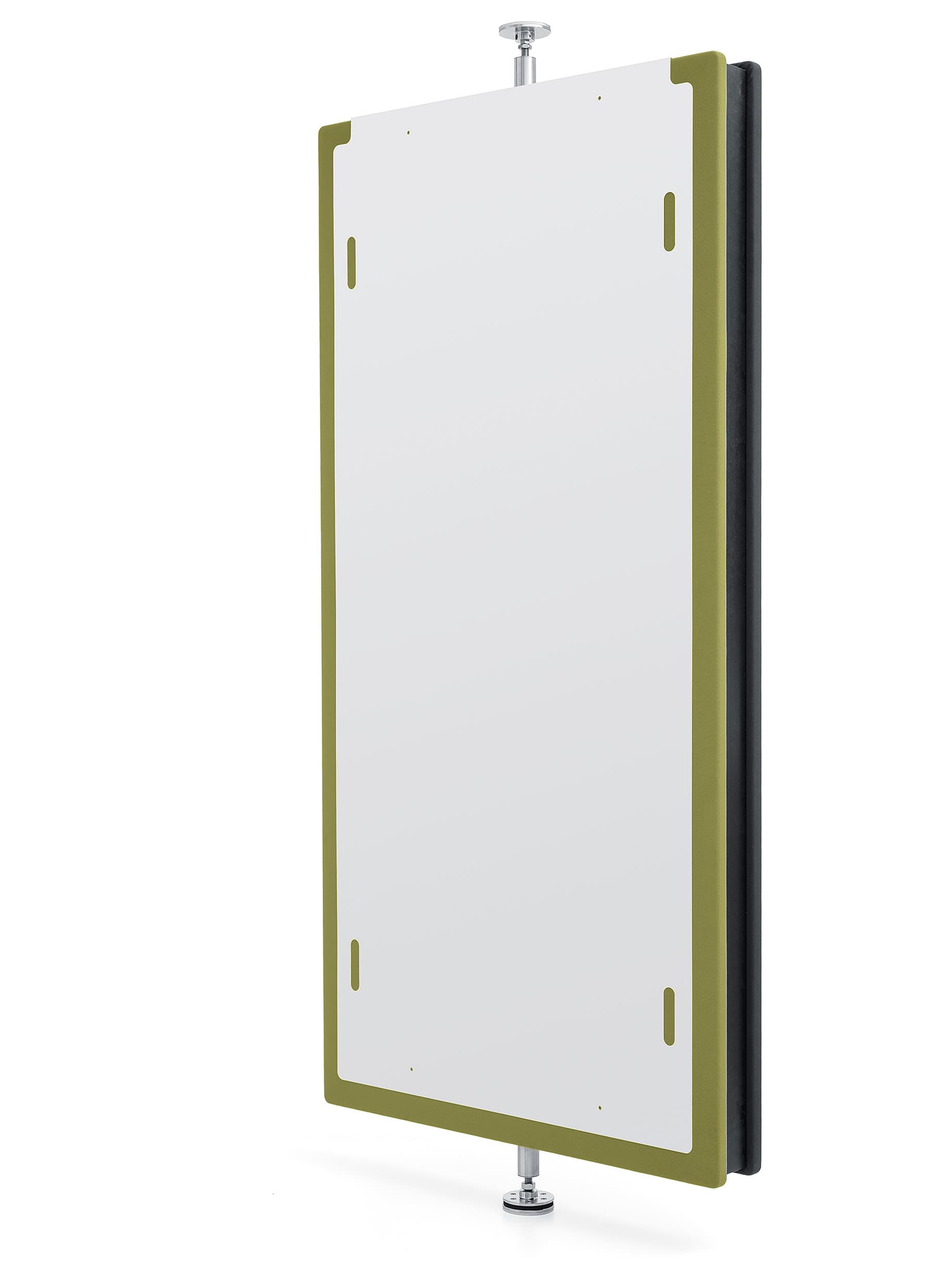

Die ROTARY WALL ist Raumteiler und Bühne zugleich – eine drehbare Akustikwand, die Bereiche gliedert und sich mit einer Handbewegung neu ausrichten lässt. Sie trennt Sicht und Schall, ohne den Raum zu verschließen.
Technische Daten
Messdaten
Schallabsorption
ISO 354 – Hallraum· 2 Varianten
Frequenzwerte
Dauerhaft kostenlosen Account erstellen. Auf Frequenzbänder, Varianten und Export zugreifen.
Kostenlos. Kein Passwort nötig.
| Vergleichen | Variante | Wert |
|---|---|---|
| Variante 1 | αw0,95 | |
| Variante 2 | Aobj4,10m² |
Absorberklasse: A
Prüfbericht: M103132/6
Institut: Müller-BBM GmbH, Planegg
Messdatum: 20.08.2018
Raumvolumen: 199,6 m³
Objektfläche: 8 m²
Abmessungen: Stellwand 2000 × 2000 mm (B × H ohne Füße), Dicke 135 mm; Einzelelement je 2,00 × 1,00 m
Messwerte als Tabelle (2 Messungen)
| Aufbau | αw | Absorberklasse | 100 Hz | 125 Hz | 160 Hz | 200 Hz | 250 Hz | 315 Hz | 400 Hz | 500 Hz | 630 Hz | 800 Hz | 1000 Hz | 1250 Hz | 1600 Hz | 2000 Hz | 2500 Hz | 3150 Hz | 4000 Hz | 5000 Hz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B11-ROTARY WALL, Prüfung als Stellwand (zwei Einzelelemente, längskante stumpf gestoßen) | Prüfung als Stellwand, praxisgerecht auf dem Hallraumboden stehend (Füße 200 mm); Prüffläche nach ASTM C 423 (2 × B × H) = 8,00 m²; Auswertung Absorptionsgrad nach ASTM C 423 | DIN EN ISO 354 / DIN EN ISO 11654 (Bewertung); Absorptionsgrad-Auswertung nach ASTM C 423 | Prüfbericht M103132/6 | 0,95 | A | 0,14 | 0,25 | 0,33 | 0,52 | 0,70 | 0,87 | 0,97 | 1,01 | 1,00 | 1,00 | 0,97 | 0,97 | 0,95 | 0,95 | 0,97 | 0,99 | 0,99 | 1,00 |
| B11-ROTARY WALL, Prüfung als Einzelobjekt (freistehendes Einzelelement) | Prüfung als freistehendes Einzelobjekt; zwei Absorberelemente auf Metallstützen, 20 cm Abstand zwischen Unterkante und Hallraumboden; drei Positionen | DIN EN ISO 354 | Prüfbericht M103132/6 (Aobj, m²) | – | – | 0,60 | 1,20 | 1,60 | 2,00 | 2,60 | 3,80 | 4,30 | 4,40 | 4,20 | 4,20 | 4,10 | 4,00 | 4,00 | 3,90 | 4,10 | 4,10 | 4,10 | 4,20 |
Messwerte als Tabelle (2 Messungen)
